Pernos de roca de fricción vs. Pernos de roca expandibles: Cinco factores a verificar antes de la compra

Dos cotizaciones de pernos de roca pueden mostrar una longitud y cantidad similares, pero representar requisitos de instalación muy diferentes. Una oferta puede cubrir pernos de tubo ranurado introducidos en perforaciones. Otra puede cubrir pernos de tubo de acero plegado que requieren inflado con agua. La diferencia afecta más que el precio del perno: cambia la revisión del equipo, las comprobaciones de la perforación y la evidencia necesaria antes de la compra.

Para ingenieros de minas, contratistas de túneles y compradores técnicos, la pregunta útil no es simplemente: "¿Qué perno es mejor?". Es: ¿qué producto propuesto cumple con los requisitos de soporte aprobados, funciona con el arreglo de instalación previsto y viene con un alcance de suministro claramente definido?

El catálogo de CQ Rockbolt incluye tanto pernos de roca de fricción tipo split set como pernos de roca expandibles inflados con agua. Esta comparación explica cinco comprobaciones que debe realizar antes de solicitar o aceptar una cotización. Es una guía de adquisición, no un sustituto para el diseño de soporte de terreno específico del proyecto.

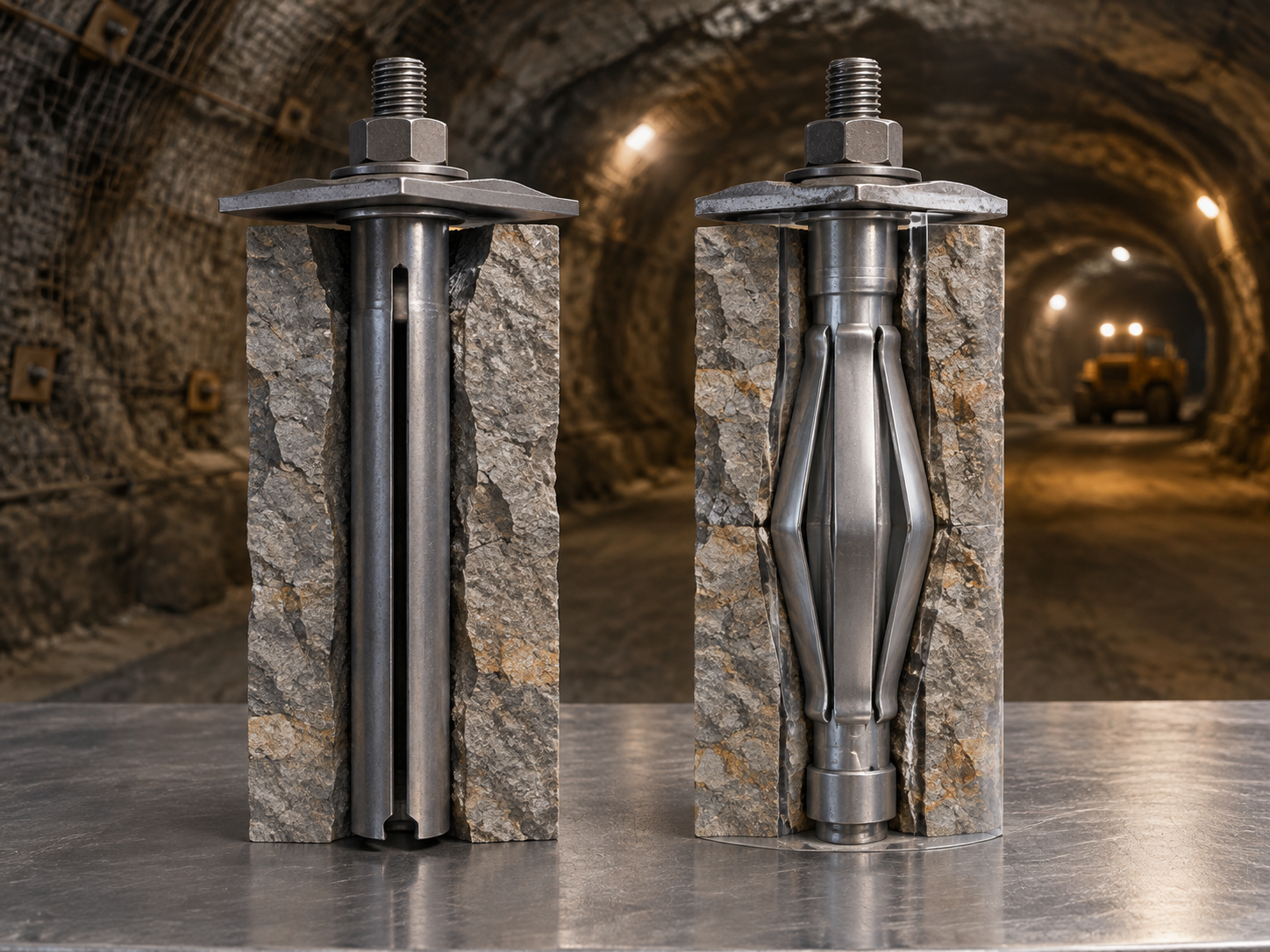

1. Confirme la Estructura del Pernoy su Mecanismo de Anclaje

Pregunta del comprador: ¿Estamos comparando dos productos claramente identificados, o solo dos nombres de catálogo?

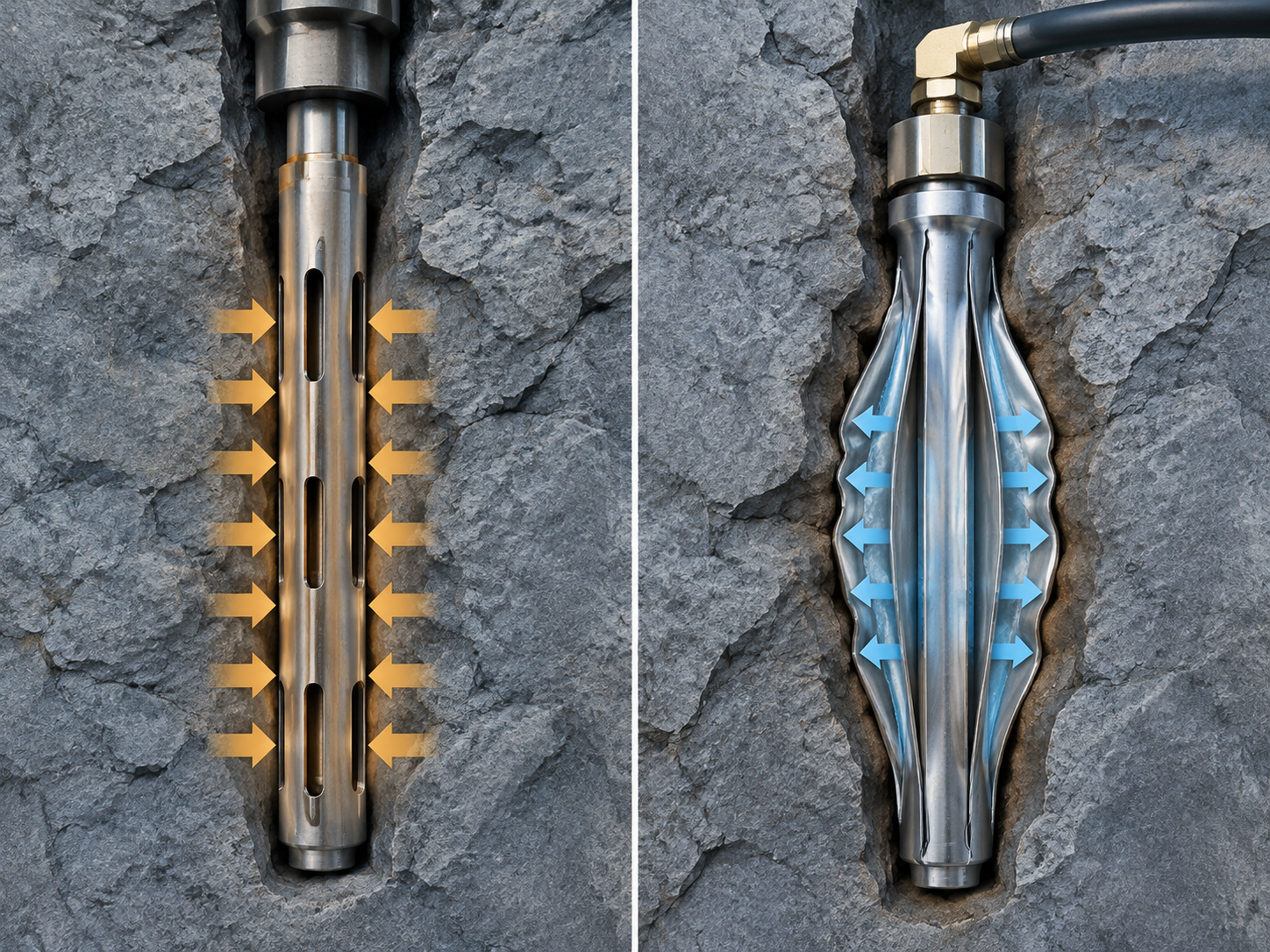

En este artículo, perno de roca de fricción significa el tipo convencional de tubo ranurado, a menudo descrito como perno split set. El tubo se introduce en una perforación de tamaño adecuado. La compresión del tubo crea presión de contacto radial, permitiendo la transferencia de carga por fricción entre el perno y la pared de la perforación.

Un perno de roca expandible aquí significa un perno de tubo de acero inflable con agua, no un ancla de expansión. Un tubo plegado se inserta en el orificio y se infla con agua presurizada para que se expanda contra la pared de la perforación. El contacto por fricción también contribuye a su anclaje.

La terminología importa: los pernos expandibles también pueden clasificarse como pernos de fricción. La distinción práctica es instalación de tubo ranurado introducido versus instalación de tubo inflado con agua, más que fricción versus no fricción.

Solicite el modelo exacto, el dibujo dimensionado y el documento de instalación aplicable. Si un proveedor propone un reemplazo para un producto aprobado, registre las diferencias para revisión técnica en lugar de aceptar un nombre similar como prueba de equivalencia.

2. Compruebe la Compatibilidad entre el Pernoy la Perforación

Pregunta del comprador: ¿Podemos usar la especificación de perforación existente sin cambiar nada?

No asuma que diámetros nominales iguales de pernos significan requisitos de perforación iguales. Para pernos de fricción de tubo ranurado, la relación entre el tubo no instalado y el orificio perforado es central para establecer la presión de contacto. Por lo tanto, los datos del fabricante identifican el diámetro del perno y el diámetro del orificio por separado.

Los pernos inflables con agua se expanden después de la inserción, pero esto no hace que cualquier tamaño de orificio sea aceptable. El rango de perforación relevante y las condiciones de instalación aún pertenecen al producto exacto que se ofrece. Un rango indicado para el modelo de un fabricante no debe transferirse al perno de otro proveedor.

Antes de ordenar, intercambie:

• La designación aprobada del perno, longitud y revisión del dibujo.
• El diámetro y la profundidad especificados de la perforación.
• Información disponible sobre las dimensiones y condición reales del orificio perforado.
• Condiciones de terreno relevantes identificadas por el ingeniero del proyecto.
• Los límites dimensionales y requisitos de instalación propuestos por el fabricante.

La designación de una broca de perforación por sí sola no documenta todos los aspectos del orificio terminado. Cuando la condición o variabilidad del orificio pueda afectar la compatibilidad propuesta, pregunte al equipo técnico del proyecto qué mediciones o verificaciones se necesitan.

Ninguno de los dos tipos de perno debe seleccionarse solo porque la roca se describe como "fracturada" o porque el catálogo promete una amplia adaptabilidad. El diseño de soporte, las condiciones reales del terreno y la evidencia aplicable del producto deben revisarse en conjunto.

3. Verifique el Equipo de Instalación y los Recursos del Sitio

Pregunta del comprador: ¿Qué necesita cambiar en el sitio si compramos este producto?

Para pernos de tubo ranurado, identifique el equipo de introducción, el adaptador de instalación y el arreglo de trabajo previsto. Proporcione modelos de equipo y dibujos relevantes en lugar de confiar en "equipo minero estándar" como descripción de compatibilidad.

Para pernos de roca expandibles, identifique la bomba, el cabezal de inflado, las mangueras, los acoplamientos, los controles y los servicios públicos disponibles en el sitio. La revisión debe abordar el arreglo conectado completo, no solo la presión máxima nominal de la bomba.

Solicite a cada proveedor que separe el equipo en cuatro categorías: incluido, opcional, suministrado por el comprador y pendiente de confirmación. Si se propone un cambio de adaptador o conexión, solicite el dibujo de soporte y la confirmación para el ensamblaje previsto.

El método de instalación también afecta la planificación del trabajo. Compare la disponibilidad del equipo, la configuración, el acceso, el mantenimiento y los requisitos de capacitación del operador. No asuma que un sistema es siempre más rápido: la comparación relevante depende del arreglo de instalación real y las condiciones del sitio.

Para una consulta más detallada sobre el equipo, vea Adquisición de Pernos de Roca Expandibles: Bomba, Conexión y Verificaciones de Equipo.

Los ajustes y procedimientos operativos deben provenir de las instrucciones aplicables del equipo y del perno. Un artículo de comparación general no puede establecer una presión de inflado, un procedimiento de introducción o un límite operativo seguro para un ensamblaje en particular.

4. Compare la Evidencia de Rendimiento y los Requisitos de Servicio

Pregunta del comprador: ¿Los valores de resistencia citados prueban lo mismo?

Un valor de resistencia del acero, una prueba del producto del perno y un resultado de prueba de extracción instalado responden a preguntas diferentes. Las propiedades del material ayudan a describir el acero; la prueba del producto aborda un componente o ensamblaje definido; una prueba instalada incluye las condiciones del anclaje probado.

Antes de comparar valores, pregunte:

• ¿Qué se probó: material, tubo, perno completo o ensamblaje instalado?
• ¿Es el valor un requisito mínimo, un resultado típico o un resultado de prueba individual?
• ¿Qué procedimiento, unidades y criterios de aceptación se aplican?
• ¿El informe identifica el modelo citado y el lote relevante?
• Para pruebas instaladas, ¿qué condiciones de perforación, terreno e instalación se registraron?

La activación inmediata después de una instalación correcta no es una garantía incondicional de capacidad instalada. Del mismo modo, un resultado de resistencia estática no establece el rendimiento de soporte dinámico. Cuando el diseño especifica carga dinámica, acomodación de desplazamiento u otro requisito especial, solicite evidencia para ese requisito y el producto propuesto.

El entorno de servicio es otra verificación separada. Indique la vida útil prevista y las condiciones de exposición relevantes, y pregunte qué protección se propone para el ensamblaje especificado. "Resistente a la corrosión" no es una especificación completa de recubrimiento ni una prueba de idoneidad para soporte permanente.

Esta comparación no justifica tratar todos los pernos de tubo ranurado como soporte temporal ni todos los pernos expandibles como soporte permanente. Esa decisión pertenece al diseño aprobado y a la evidencia específica del producto.

5. Compare el Alcance Completo del Suministro, No Solo el Precio Unitario

Pregunta del comprador: ¿La oferta de menor precio deja costos o responsabilidades fuera de la cotización?

Compare ofertas contra el mismo requisito aprobado. Si ambos tipos de producto siguen en consideración, mantenga visibles sus diferencias técnicas en lugar de tratarlos como partidas intercambiables.

Para el desarrollo subterráneo por fases, también acuerde cómo se identificarán las longitudes mixtas, las placas separadas y los diferentes lotes de producto. Referencias claras de embalaje y documentos ayudan al equipo receptor a verificar el envío contra el pedido aprobado.

El costo total instalado puede incluir equipo, mano de obra, mantenimiento e inspección, además de los pernos. Use datos del proyecto para evaluar esos elementos; una afirmación de catálogo sobre instalación más rápida no es suficiente para calcular ahorros.

Qué Enviar con su Consulta de Pernos de Roca

Para que la comparación sea útil, prepare un paquete de información para todos los proveedores preseleccionados:

1. Especificación de soporte aprobada y dibujos del producto, cuando estén disponibles.
2. Tipo de perno requerido, dimensiones, cantidades y placas de apoyo.
3. Requisitos de perforación e información de perforación disponible.
4. Modelos de equipo de instalación existente y documentos técnicos relevantes.
5. Evidencia de prueba requerida, protección de superficie y documentos de envío.
6. Destino de entrega, cronograma solicitado y cualquier requisito de envío por fases.

Solicite a los proveedores que identifiquen su modelo propuesto, confirmen el límite
