Acoplador laminado acabado (manguito de conexión de barra laminada de precisión)

Resumen del Producto

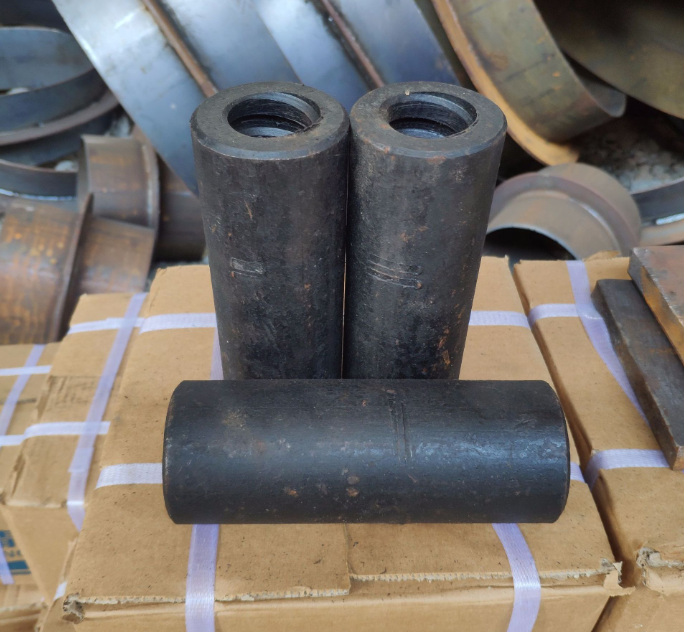

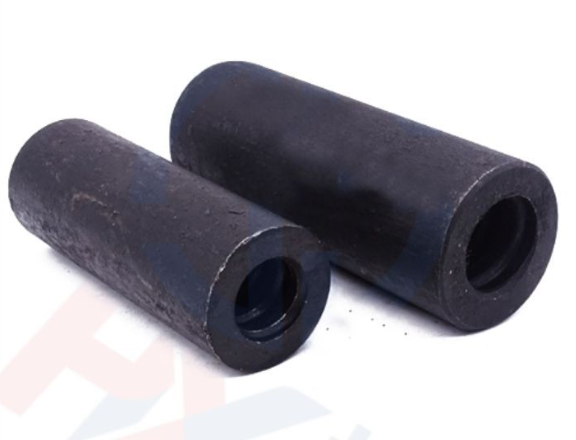

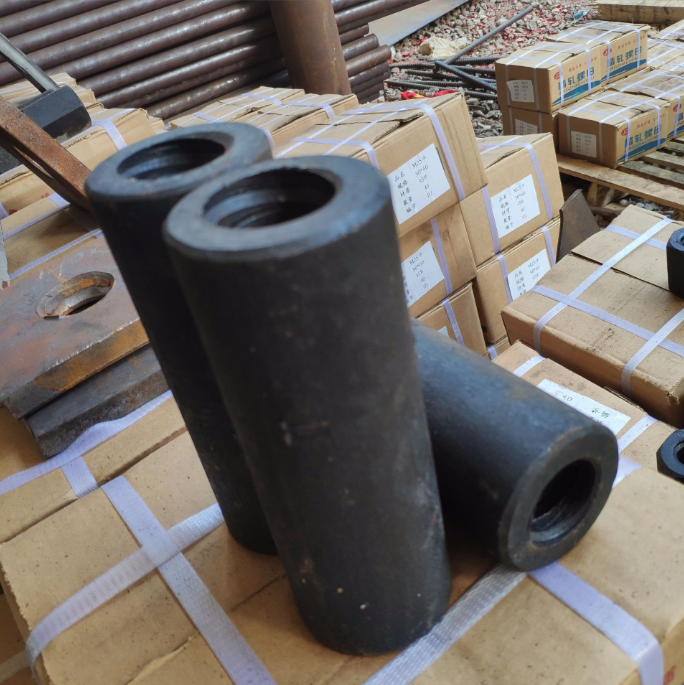

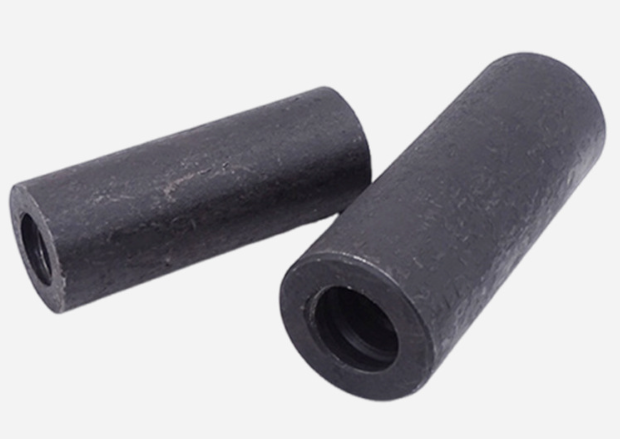

El acoplador laminado terminado, también conocido como manguito de conexión laminado de precisión o conector de barra de refuerzo, es un conector de anclaje de alta resistencia especialmente diseñado para barras de refuerzo laminadas de precisión. Está forjado integralmente en acero de aleación 45# de alta calidad y procesado mediante torneado de precisión y tratamiento térmico de temple y revenido. En la pared interior se mecanizan roscas laminadas de precisión estándar para conectar rápidamente dos piezas de barra de refuerzo laminada de precisión. No se requiere soldadura ni roscado previo; la conexión de igual resistencia de las barras se logra mediante el acoplamiento de las roscas. Ampliamente aplicado en puentes pretensados, túneles, soporte de taludes, grandes infraestructuras y otros proyectos, sirve como componente de acoplamiento central para la conexión de barras en sistemas pretensados, transmitiendo eficazmente la tensión de la barra y garantizando la estabilidad y seguridad de las estructuras de soporte y tensado.

Ventajas Principales

Resistencia a la Tracción Equivalente y Capacidad de Carga Estable
Sometido a un tratamiento térmico general de temple y revenido, su resistencia a la tracción coincide con el metal base de la barra de refuerzo laminada de precisión de soporte. La resistencia de la unión después de la conexión no es inferior a la del cuerpo de la barra, cumpliendo con los requisitos de fuerza estándar nacional para proyectos pretensados y eliminando los peligros ocultos de rotura y deslizamiento de la unión.

Instalación Fácil y Alta Eficiencia de Construcción
No se necesitan máquinas de soldar ni máquinas de laminar roscas. Un solo trabajador puede completar la conexión atornillando dos piezas de barra de refuerzo laminada de precisión en ambos extremos del manguito, acortando enormemente el tiempo de conexión de barras en obra y adecuado para proyectos de infraestructura con plazos de construcción ajustados.

Forjado Integral y Estructura Estable
El espacio en blanco adopta tecnología de forjado integral sin soldaduras de empalme. Las roscas internas son uniformes y suaves sin concentración de tensiones, por lo que no es fácil que se agrieten o deformen en condiciones de trabajo de alta carga a largo plazo.

Resistencia a la Corrosión y Adecuado para Obras al Aire Libre
Tratado con superficie antioxidante de óxido negro para aislar la erosión del agua de lluvia, el barro y los álcalis salinos. Resiste la oxidación y el deslizamiento de la rosca durante el uso prolongado en túneles al aire libre, laderas de montañas y puentes cercanos al agua.

Especificaciones Completas y Stock Suficiente
Serie completa de modelos estándar que incluyen φ16/18/20/22/25/28/32/36/40 siempre en stock. Las especificaciones estándar se pueden entregar el mismo día, admitiendo pedidos masivos para proyectos de ingeniería.

Inspección de Calidad Conforme y Aceptación de Proyecto sin Problemas
Se proporcionan informes de prueba mecánica para cada lote de productos, con todos los indicadores que cumplen con las especificaciones de conexión de barras pretensadas. Puede pasar sin problemas la aceptación de supervisión para proyectos clave como puentes, autopistas y metros.

Tabla de Especificaciones del Producto

Escenarios de Aplicación

1. Ingeniería de Puentes Pretensados
   Conexión de tendones pretensados longitudinales para vigas continuas, vigas de coronación y vigas cajón; conexión de barras laminadas de precisión para pilotes de puentes y columnas de pilas.
2. Túneles y Galerías de Servicio Subterráneas
   Conexión extendida de pernos de anclaje para soporte de roca circundante en túneles; conexión de barras de tensión pretensadas para galerías de servicio subterráneas integrales.
3. Soporte de Taludes y Excavaciones
   Empalme extendido de barras de múltiples secciones para pilotes antisísmicos de montaña, cables de anclaje de excavaciones y pernos de anclaje de roca.
4. Ingeniería de Presas y Aprovechamientos Hidráulicos
   Conexión de barras para sistemas de anclaje pretensados de presas de embalses y pilas de compuertas.
5. Grandes Infraestructuras de Edificación
   Conexión de barras pretensadas para plantas de transferencia de rascacielos y grandes fábricas.
6. Proyectos de Tránsito Ferroviario
   Soporte de estaciones de metro, construcción de túneles con tuneladora y construcción de componentes pretensados para puentes de ferrocarril de alta velocidad.

Detalles Estructurales

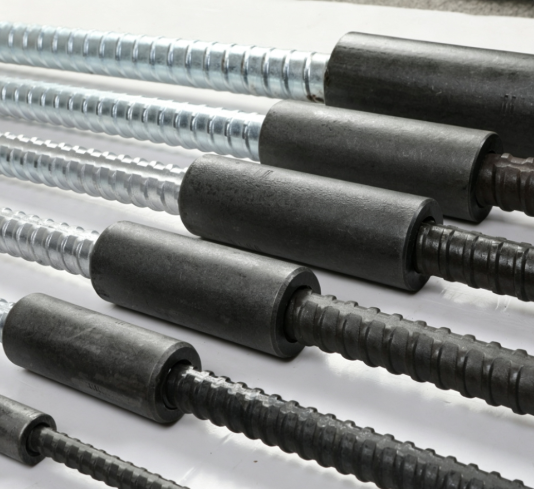

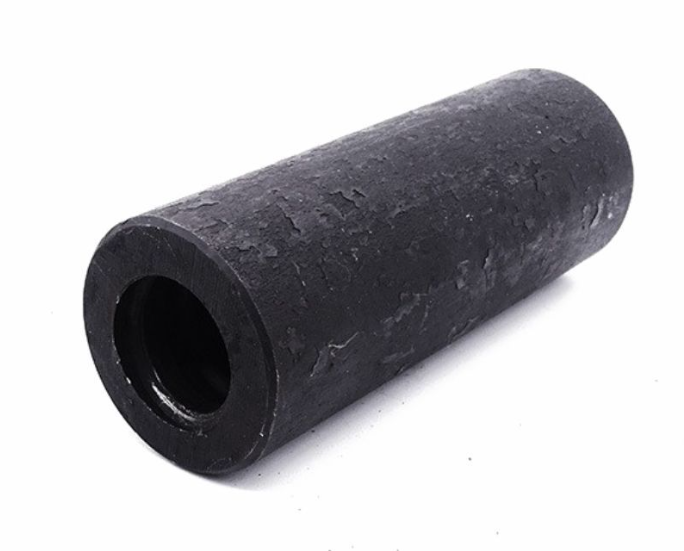

Este producto utiliza un espacio en blanco de acero de aleación sólida forjado integralmente en un cuerpo de manguito con espesor de pared uniforme, libre de defectos de fundición como poros de arena y poros de aire. El interior está mecanizado con roscas internas trapezoidales de precisión estándar que presentan perfiles de diente profundos y área de acoplamiento suficiente para un excelente efecto de bloqueo, evitando el desenganche y deslizamiento de la rosca durante las operaciones de tensado. Ambos extremos del manguito están torneados con precisión para formar caras extremas lisas y planas. Las barras se ajustan firmemente después de atornillarse, soportando la fuerza de manera uniforme sin carga excéntrica para evitar daños por tensión local. La coaxialidad de las roscas internas en ambos extremos es precisa, manteniendo las barras en línea recta después de la conexión y eliminando el par lateral durante el tensado para proteger mejor el material base de la barra. La superficie general se somete a un tratamiento de óxido negro a alta temperatura para formar una densa capa de óxido antioxidante, que puede resistir eficazmente la erosión del barro del sitio de construcción y los ambientes húmedos y prolongar la vida útil del producto.

Preguntas Frecuentes

¿Puede el acoplador laminado terminado alcanzar la misma resistencia que la barra después de la conexión?

Los acopladores laminados terminados templados y revenidos calificados están hechos de acero de aleación de alta resistencia que coincide con la barra. Sus propiedades mecánicas son consistentes con el metal base después del tratamiento térmico. Bajo construcción estandarizada, la resistencia a la tracción de las uniones no es inferior a la del cuerpo de la barra, cumpliendo con los requisitos de conexión de igual resistencia para proyectos de ingeniería.

¿Se requiere refuerzo de soldadura adicional durante la instalación?

No. El producto transmite fuerza a través del acoplamiento de la rosca. La soldadura dañará el rendimiento del tratamiento térmico del acero y causará fractura frágil de las uniones. Para construcción estandarizada, simplemente atornille las barras completamente en ambos extremos del manguito.

¿Se oxidará y deslizará cuando se use en obras de construcción al aire libre y húmedas?

El producto se trata con un tratamiento antioxidante de óxido negro antes de la entrega, ofreciendo un buen efecto antioxidante para exposición exterior a corto plazo. Para condiciones de trabajo de larga duración cerca del agua o con alta salinidad y álcali, hay versiones personalizadas galvanizadas anticorrosión disponibles bajo demanda.

¿Cuál es el plazo de entrega para los pedidos?

Todas las especificaciones estándar están en stock y se pueden enviar el mismo día después del pago. Los pedidos masivos de miles de toneladas toman de 3 a 7 días para la producción, y los productos personalizados no estándar toman de 7 a 10 días para la entrega.

¿Se pueden proporcionar informes de prueba para la aceptación del proyecto?

Sí. Se pueden proporcionar informes de prueba de propiedades mecánicas de terceros y certificados de materiales para cada lote de productos para cumplir con los requisitos de documentos de aceptación de supervisores y propietarios.

¿Pueden las barras de diferentes diámetros compartir un mismo manguito?

No. Las roscas internas de los manguitos se corresponden uno a uno con los diámetros de las barras. Los acopladores φ25 solo se ajustan a barras laminadas de precisión φ25. Mezclar tamaños provocará un acoplamiento insuficiente y riesgo de fractura durante el tensado.

Contáctenos para Soluciones Personalizadas

Somos un fabricante físico especializado en sujetadores, que suministramos una gama completa de componentes de acoplamiento pretensados que incluyen acopladores laminados terminados, barras laminadas de precisión, pernos de anclaje, placas de anclaje y placas de apoyo. Aceptamos pedidos personalizados para tamaños no estándar como manguitos alargados y engrosados, así como tratamientos superficiales anticorrosión especiales que incluyen galvanizado en caliente y galvanizado electrolítico. También podemos proporcionar suministro de soporte integral de juegos completos de accesorios de construcción de soporte, y ofrecer orientación profesional de instalación de construcción, sugerencias de selección de carga y juegos completos de documentos de aceptación para los clientes. Si tiene demandas para consulta de compra, entrega de muestras o personalización de planos, no dude en contactar a nuestro servicio al cliente. Crearemos esquemas de suministro exclusivos y cotizaciones precisas adaptadas a las condiciones de trabajo de su proyecto, cargas de tensión y entornos de servicio, con entrega rápida en stock, calidad garantizada y operación honesta.
