4 Métodos de Soporte de Túneles: Garantizando la Seguridad y Estabilidad Subterránea

La construcción subterránea segura depende de una estrategia coordinada de sostenimiento de túneles, no de un solo material o producto. La excavación altera el estado tensional de la masa rocosa circundante; las juntas, las zonas de falla, las aguas subterráneas, el suelo débil, las vibraciones de voladura y la deformación pueden reducir la estabilidad. Un sistema de sostenimiento del terreno práctico debe combinar refuerzo interno, retención superficial y capacidad estructural según la geología real, la geometría de la excavación y la secuencia constructiva. Para una introducción general, consulte Descripción general de los pernos de roca: principio de funcionamiento, tipos y aplicaciones.

La Importancia del Sostenimiento de Túneles

Un sostenimiento de túneles eficaz protege al personal y al equipo, manteniendo al mismo tiempo la funcionalidad a largo plazo de una abertura subterránea. Ayuda a controlar los desprendimientos de roca, limitar la convergencia, estabilizar el frente del túnel, gestionar el deterioro causado por las aguas subterráneas y preservar la capacidad de carga del terreno circundante.

Para los sistemas de sostenimiento de minas subterráneas y proyectos de túneles civiles, la selección debe considerar la calidad de la masa rocosa, la deformación esperada, la tensión in situ, las condiciones del agua, la luz de excavación, el método constructivo y la vida útil requerida. Los métodos comunes incluyen el sostenimiento con hormigón proyectado, el sostenimiento con malla metálica, el sostenimiento con arcos de acero y el sostenimiento con pernos de roca. En muchos proyectos, estos métodos forman un sistema combinado de sostenimiento del terreno en túneles.

¿Cómo Elegir el Método de Sostenimiento de Túneles Adecuado?

La selección del método de sostenimiento de túneles adecuado debe comenzar con las condiciones reales del terreno, no con un producto preferido. Los ingenieros deben evaluar la calidad y estructura de la masa rocosa, la orientación de las juntas, las zonas de falla, las aguas subterráneas, la luz de excavación, la tensión in situ, la deformación esperada y la vida útil requerida de la abertura. Una roca competente con discontinuidades limitadas puede requerir una combinación más ligera de sostenimiento con pernos de roca y sostenimiento con hormigón proyectado. La roca fracturada, el terreno débil, el terreno expansivo o las formaciones con agua pueden requerir un sistema de sostenimiento del terreno en túneles más resistente que incorpore sostenimiento con malla metálica, sostenimiento con arcos de acero y anclajes autoperforantes.

El método constructivo también afecta la selección del sostenimiento. Los pernos de roca convencionales pueden ser adecuados cuando el barreno permanece estable durante la perforación, la instalación de la barra y la inyección del perno de roca. Cuando el colapso del barreno, la entrada de agua o la inestabilidad del terreno hacen que esta secuencia no sea fiable, un sistema de perno de anclaje autoperforante puede combinar la perforación, el anclaje y la inyección en una sola operación. Sus principios de componentes y conexión se explican en Barras Roscadas Huecas: Cómo Funcionan en los Sistemas de Anclaje Autoperforante. El diseño final de sostenimiento del terreno en minería subterránea o sostenimiento de túneles debe, por lo tanto, equilibrar el riesgo geológico, el equipo de instalación, el espacio de trabajo, la capacidad de sostenimiento y los requisitos de inspección, en lugar de tratar los diferentes tipos de pernos de roca como productos intercambiables.

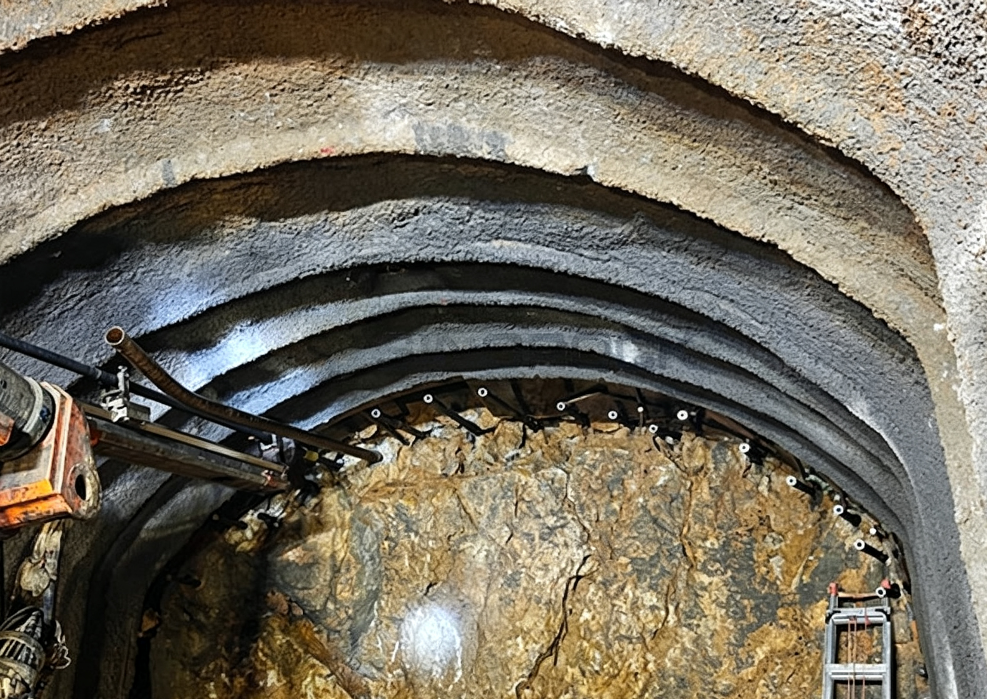

Sostenimiento con Hormigón Proyectado

El sostenimiento con hormigón proyectado es una capa de hormigón rociado aplicada directamente sobre una superficie de roca o suelo excavada. Proporciona un confinamiento superficial temprano, une fragmentos sueltos y reduce la meteorización o el desprendimiento progresivo después de la excavación. En proyectos de túneles, el hormigón proyectado de resistencia temprana se aplica a menudo poco después de la voladura o la excavación mecánica para formar una capa protectora inicial.

El papel principal del sostenimiento con hormigón proyectado es la retención superficial y el confinamiento. Puede no reforzar las zonas inestables profundas dentro de la masa rocosa, por lo que a menudo se combina con sistemas de pernos de roca, sostenimiento con malla metálica o sostenimiento con arcos de acero. El espesor del hormigón proyectado, el refuerzo de acero o el refuerzo con fibras, las condiciones de curado y la calidad de la instalación deben seguir el diseño del proyecto en lugar de una regla universal.

En terrenos débiles o fracturados, un sostenimiento con hormigón proyectado fiable depende de una preparación adecuada de la superficie, control del rebote, resistencia temprana adecuada, gestión del drenaje y condiciones de interfaz adecuadas. Cuando hay presencia de aguas subterráneas, las filtraciones no controladas pueden reducir la calidad de la adherencia y afectar todo el sistema de sostenimiento del túnel.

Sostenimiento con Malla Metálica

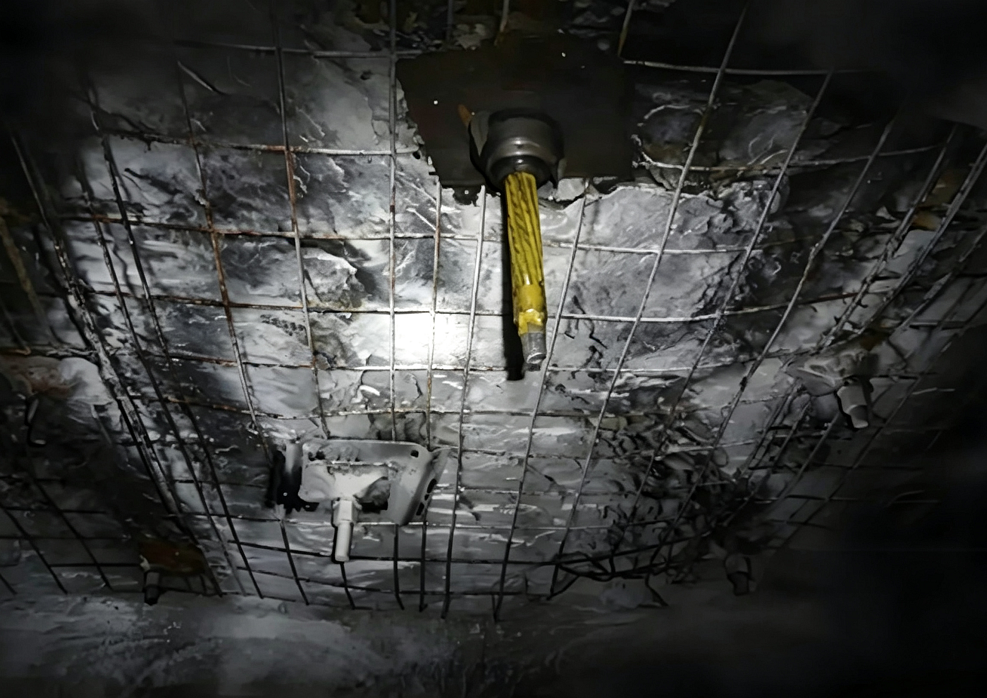

El sostenimiento con malla metálica retiene pequeños fragmentos de roca sueltos y proporciona confinamiento local entre los puntos de refuerzo. Comúnmente se coloca contra la superficie de excavación y se fija con pernos de roca, placas de apoyo u otros componentes de fijación. La malla ayuda a evitar que pequeños bloques caigan entre las ubicaciones de los pernos y puede reforzar una capa de sostenimiento con hormigón proyectado.

En minas subterráneas y túneles, el sostenimiento con malla metálica es especialmente relevante para superficies rocosas en bloques, muy diaclasadas, meteorizadas o con desprendimiento. La malla por sí sola suele ser una medida de control superficial más que un sistema de sostenimiento del terreno completo. Su eficacia depende del solapamiento, la calidad de la fijación, el contacto con la superficie rocosa y la compatibilidad con el patrón de pernos de roca.

Cuando se usa con hormigón proyectado, la malla metálica puede mejorar el control de grietas y distribuir las cargas locales. Cuando se usa con pernos de roca, ayuda a transformar puntos de refuerzo individuales en una disposición de soporte superficial más continua. Esta combinación es común en el sostenimiento del terreno en minería subterránea, particularmente en frentes donde el riesgo de desprendimiento de roca local debe controlarse antes de completar el sostenimiento permanente.

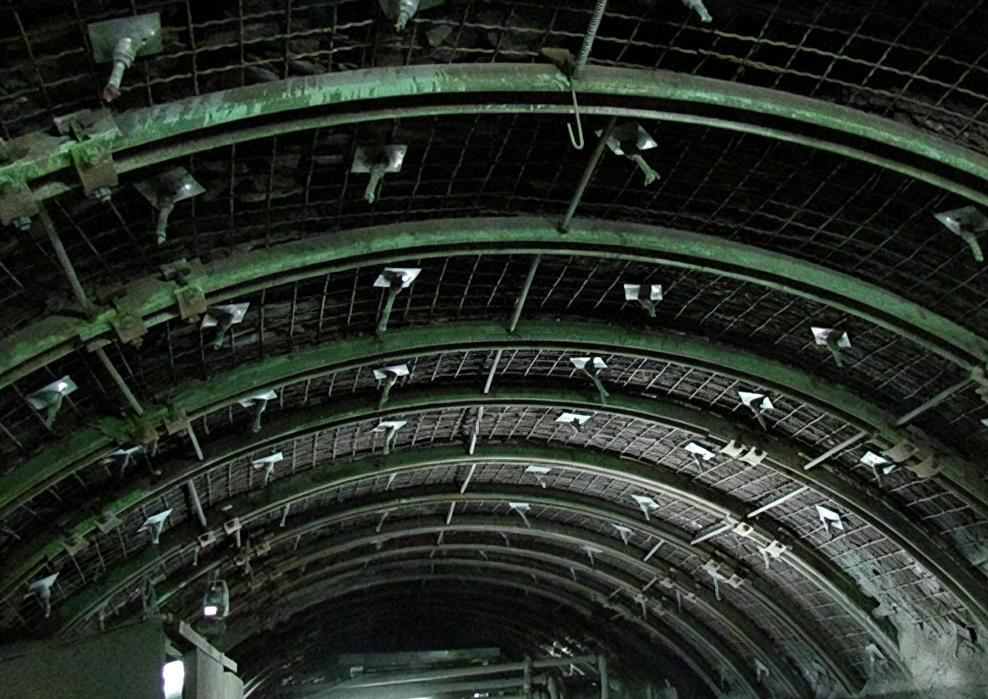

Sostenimiento con Arcos de Acero

El sostenimiento con arcos de acero proporciona resistencia estructural cuando las cargas de excavación, la deformación del terreno o las condiciones débiles superan la capacidad del sostenimiento superficial ordinario y el refuerzo estándar. Las costillas de acero, las cerchas de celosía o los conjuntos de acero perfilado pueden soportar carga alrededor del perfil del túnel y reducir la convergencia excesiva.

Esta forma de sostenimiento de túneles a menudo se considera en terrenos débiles, zonas de falla, terrenos expansivos, aberturas de gran luz o áreas con mal tiempo de autosoporte. También se puede instalar junto con sostenimiento con hormigón proyectado, llenando el hormigón proyectado el espacio entre los miembros de acero y el terreno circundante para formar una acción de soporte compuesta.

A diferencia de un solo perno de roca, el sostenimiento con arcos de acero tiene un papel estructural directo en el límite de la excavación. Aún debe integrarse con drenaje, protección superficial, monitoreo y, cuando sea necesario, pernos de roca o pernos de roca combinados. El mal contacto, el relleno insuficiente, el espaciado incorrecto o la deformación no controlada pueden reducir el rendimiento previsto del sistema de soporte de acero.

Sostenimiento con Pernos de Roca

El sostenimiento con pernos de roca refuerza la masa rocosa circundante conectando zonas exteriores potencialmente inestables con terreno más competente o creando confinamiento a través de juntas, planos de estratificación y fracturas. Un sistema de perno de roca correctamente diseñado puede proporcionar refuerzo activo o pasivo dependiendo del mecanismo de anclaje, el requisito de tensado y la secuencia de instalación.

Para los usuarios que buscan perno de roca minería, perno de roca en túnel o tipos de pernos de roca, el punto esencial es que un perno de roca no es un producto universal. El sistema correcto depende de la geología, la demanda de carga, las condiciones del agua, el equipo de instalación y los requisitos de aceptación del proyecto. Los diferentes productos de sostenimiento del terreno para minería se pueden revisar a través del centro de productos de CQ Rockbolt.

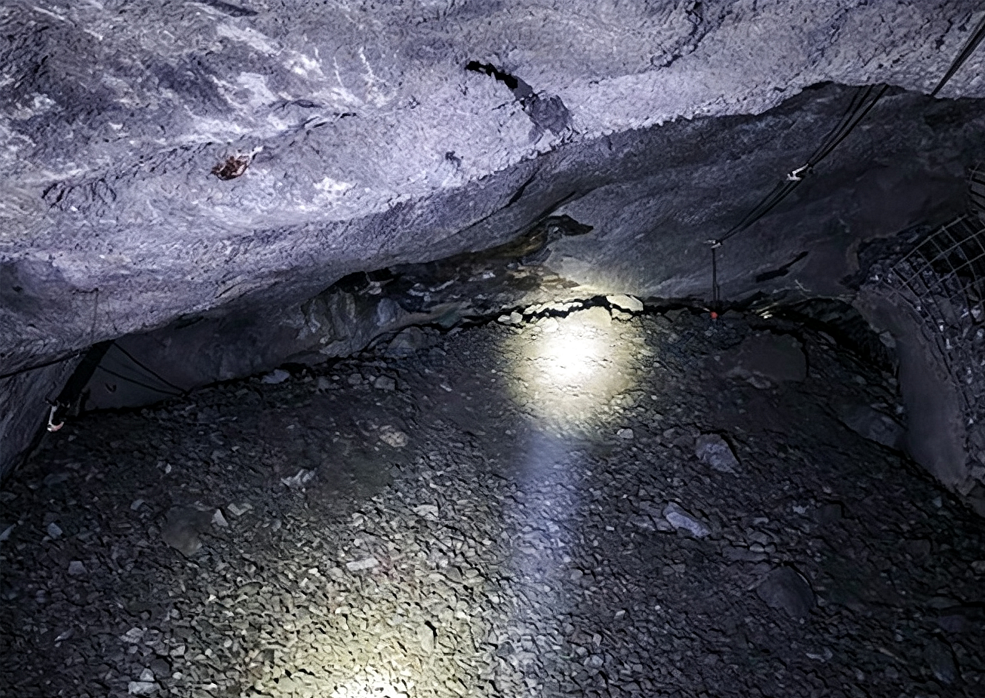

Garantizando la Seguridad en Condiciones de Roca Inestable

En roca fracturada, terreno débil o áreas con riesgo de desprendimiento de roca local, el sostenimiento con pernos de roca mejora la estabilidad limitando la separación y el movimiento a lo largo de las discontinuidades. El patrón de pernos, la longitud, el espaciado, el ángulo de instalación, la disposición de la placa de apoyo y el mecanismo de anclaje deben ser determinados por el diseño del sostenimiento y las condiciones observadas de la masa rocosa.

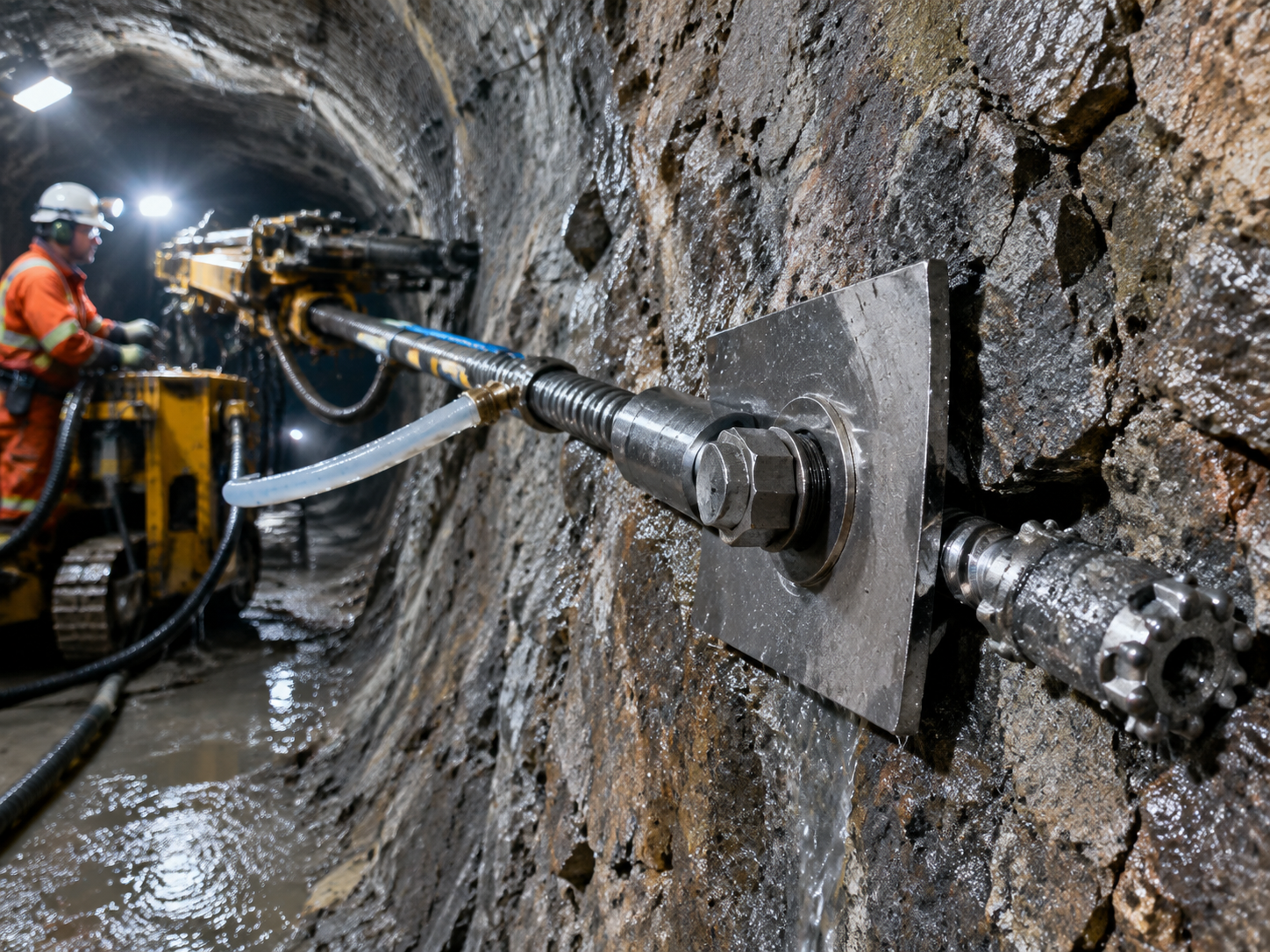

En geología compleja, los anclajes autoperforantes para túneles pueden ser valiosos porque la perforación, el anclaje y la inyección se integran en un solo proceso. Un perno de roca autoperforante utiliza una barra roscada hueca y una broca de perforación sacrificable; después de la instalación, la barra hueca puede proporcionar la vía de la lechada. Este enfoque es particularmente útil cuando un barreno convencional puede colapsar, cerrarse, contener agua o volverse inestable antes de la instalación de la barra.

Sin embargo, una solución de perno de anclaje autoperforante para túneles no es la respuesta predeterminada para cada túnel. Su selección debe basarse en la estabilidad del barreno, la condición de la masa rocosa, la capacidad de perforación, el suministro de lechada, la capacidad de carga requerida y la compatibilidad entre los acopladores, las brocas, las tuercas, las placas de apoyo y otros componentes del sistema.

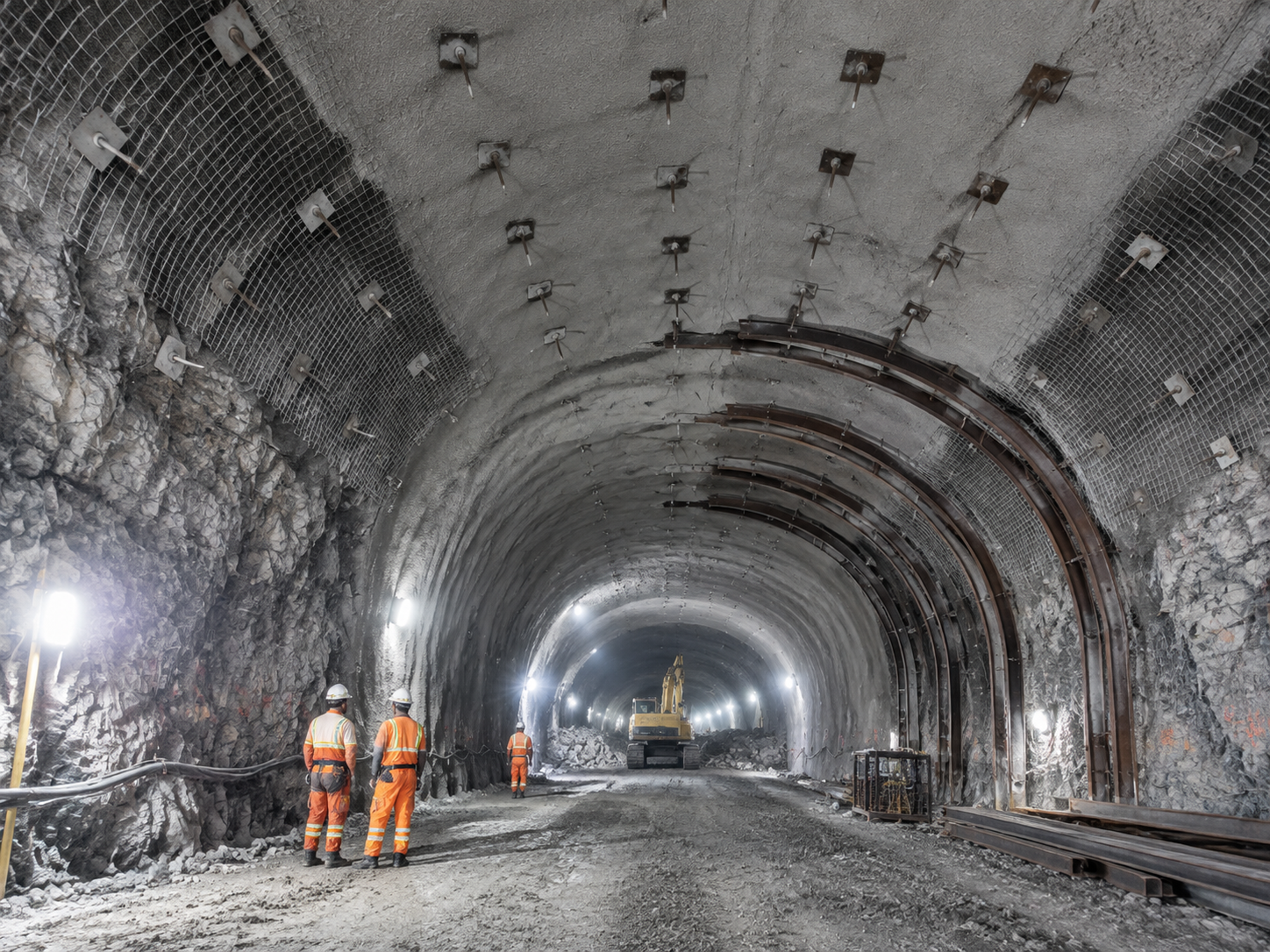

Sostenimiento en Conjunto con Hormigón Proyectado

La combinación de sostenimiento con pernos de roca y sostenimiento con hormigón proyectado es una de las formas más comunes de sostenimiento del terreno en túneles. Los pernos de roca refuerzan la roca internamente, mientras que el hormigón proyectado controla la superficie de excavación y retiene fragmentos sueltos más pequeños. Se puede agregar sostenimiento con malla metálica donde la superficie es especialmente en bloques o donde la capa de hormigón proyectado necesita refuerzo.

En comparación con un método de sostenimiento único, esta combinación puede mejorar la estabilización del frente del túnel, reducir el riesgo de desprendimiento de roca local y controlar la deformación del terreno de manera más efectiva. Su rendimiento depende de la secuencia constructiva: el material suelto debe retirarse de manera segura, la superficie rocosa debe evaluarse, los pernos deben instalarse según el diseño aprobado y el hormigón proyectado debe aplicarse en condiciones controladas.

Un procedimiento de instalación de pernos de roca fiable incluye verificar la posición del barreno, la dirección de perforación, el tipo de perno, el método de anclaje o inyección del perno de roca, las placas de apoyo, las tuercas, los requisitos de tensado y los registros de calidad. La calidad de la instalación es parte del sistema de sostenimiento del terreno, no una actividad secundaria en el sitio.

Tipos de Pernos de Roca

Los tipos de pernos de roca comunes incluyen pernos de anclaje mecánico, anclajes de resina, pernos de roca inyectados, pernos de fricción, pernos de cable y pernos de roca autoperforantes. Cada sistema utiliza un mecanismo de transferencia de carga y un método de instalación diferentes.

Un perno de roca mecánico puede proporcionar un soporte rápido donde un casquillo de anclaje o mecanismo de expansión se acopla a la roca competente. Los anclajes de resina utilizan cartuchos de resina para adherir la barra dentro del barreno, mientras que los pernos de roca inyectados dependen de la lechada de cemento para transferir la carga entre la barra, el cuerpo de lechada y el terreno circundante. Los pernos de fricción desarrollan soporte a través del contacto y la fricción con la pared del barreno, mientras que los cables de anclaje de acero se utilizan típicamente para requisitos de refuerzo más profundos o más largos.

La distinción entre perno de roca vs anclaje de roca debe considerarse cuidadosamente. En algunos proyectos, los términos se superponen; sin embargo, los anclajes postensados, los sistemas de anclaje de cable y los pernos de roca de túneles convencionales pueden tener diferentes requisitos de diseño, prueba, bloqueo e instalación. La especificación del proyecto debe definir el sistema antes de que comience la construcción.

Durabilidad Mejorada del Túnel

El rendimiento del sostenimiento de túneles a largo plazo depende de más que la capacidad de carga inicial. Las aguas subterráneas, la corrosión, el movimiento del terreno, la cobertura incompleta de la lechada, el daño de la rosca, el mal contacto de la placa de apoyo y los cambios de instalación no documentados pueden reducir la durabilidad. Por esta razón, la inyección del perno de roca, la protección contra la corrosión, el drenaje, la inspección y la verificación son partes esenciales de un sistema de sostenimiento del terreno completo.

El control de calidad puede incluir verificaciones de torque, registros de inyección, identificación de pernos, registros de instalación y procedimientos de prueba de arrancamiento del perno de roca cuando lo requiera el diseño. Para sistemas de barras de múltiples secciones, los componentes de conexión también deben coincidir con el sistema de barras seleccionado; consulte el acoplador de barra corrugada laminada de precisión. Estas verificaciones ayudan a confirmar que la disposición de sostenimiento con pernos de roca instalada coincide con el diseño aprobado y sigue siendo adecuada para las condiciones cambiantes de la masa rocosa.

Consideraciones Clave para el Diseño, Instalación y Monitoreo del Sostenimiento de Túneles

Un diseño de sostenimiento de túneles fiable debe implementarse a través de una instalación controlada y una verificación en campo. Durante cada procedimiento de instalación de pernos de roca, los equipos deben confirmar el tipo de perno, la posición del barreno, el ángulo de perforación, la longitud especificada, el método de anclaje, las placas de apoyo, las tuercas y la secuencia requerida de inyección del perno de roca. Las barras huecas, las brocas, los acopladores, las placas y las conexiones de lechada deben ser compatibles; los componentes incompletos o no coincidentes pueden debilitar la transferencia de carga y reducir el rendimiento previsto del sistema de sostenimiento del terreno.

El control de calidad debe continuar después de la instalación. Dependiendo de los requisitos del proyecto, esto puede incluir registros de instalación, verificaciones de torque, registros de inyección, pruebas de arrancamiento de pernos de roca e inspección del sostenimiento con hormigón proyectado, sostenimiento con malla metálica y sostenimiento con arcos de acero. En áreas donde las condiciones del terreno cambian, el monitoreo de la convergencia del túnel, la medición de la deformación, la observación de las aguas subterráneas y la inspección regular ayudan a determinar si el sostenimiento del túnel instalado sigue siendo efectivo. El monitoreo no reemplaza el diseño o el control de la construcción, pero proporciona la evidencia necesaria para una acción temprana cuando el comportamiento real de la masa rocosa difiere de las suposiciones originales.

Conclusión

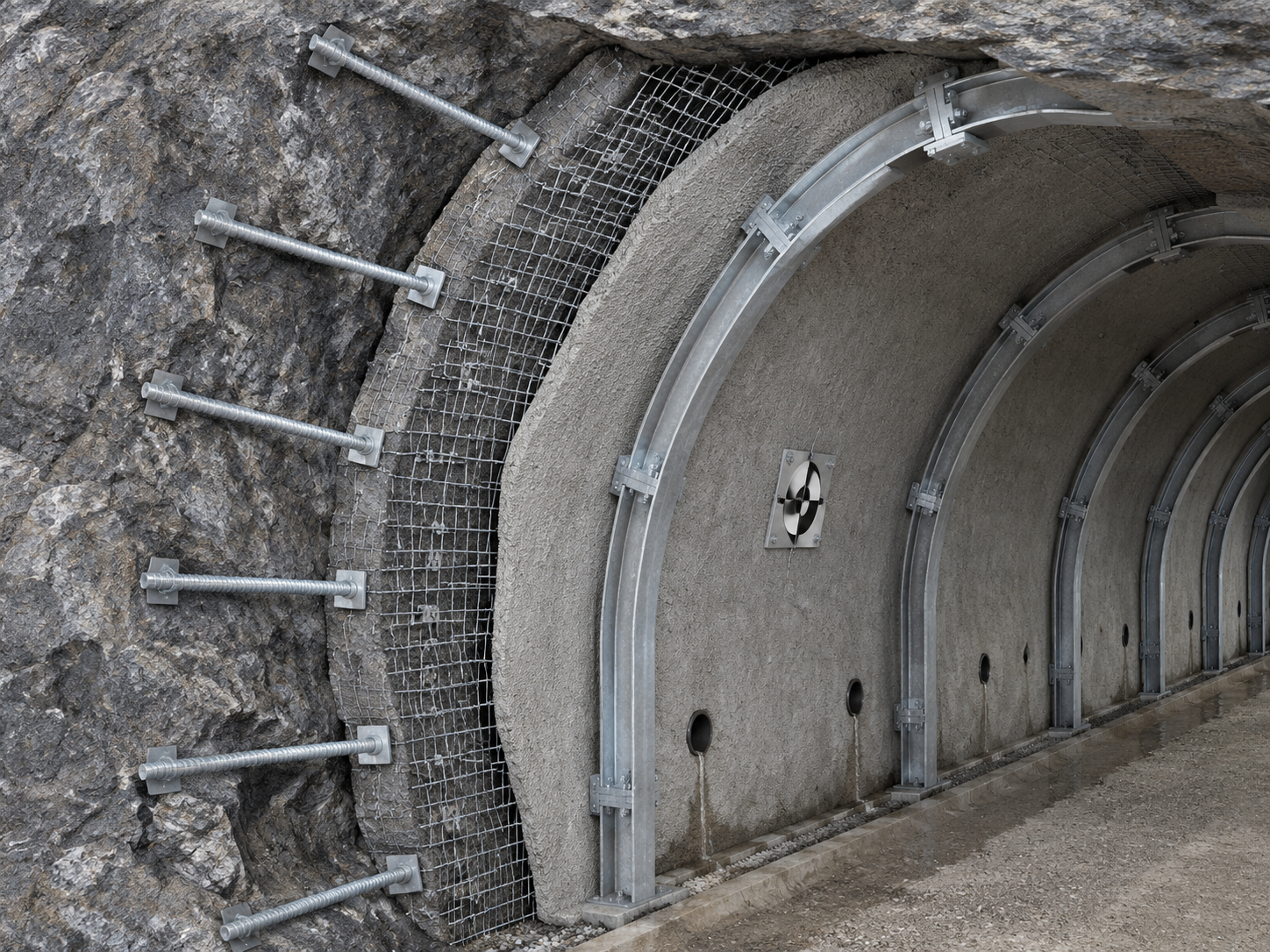

Los cuatro métodos de sostenimiento de túneles principales tienen funciones diferentes pero complementarias. El sostenimiento con hormigón proyectado protege y confina la superficie de excavación; el sostenimiento con malla metálica retiene fragmentos sueltos; el sostenimiento con arcos de acero proporciona capacidad estructural en condiciones exigentes; y el sostenimiento con pernos de roca refuerza la masa rocosa circundante.

Para proyectos de túneles y sostenimiento del terreno en minería subterránea, la solución más fiable suele ser una combinación diseñada de estos métodos. La selección del sostenimiento debe basarse en la geología, el riesgo de deformación, las aguas subterráneas, la secuencia constructiva y los requisitos de verificación. Ya sea que un proyecto utilice pernos de roca convencionales, pernos de roca inyectados o pernos de roca autoperforantes, el objetivo sigue siendo el mismo: proporcionar un soporte estable, duradero y verificable para una excavación subterránea segura. Para condiciones específicas del proyecto, especificaciones de productos o asistencia técnica, contacte a CQ Rockbolt.
