Expansionshülse vs. Expansionsmuffe vs. Ankerbolzen: Ein Käuferleitfaden zur Terminologie von Gebirgsankern im Untertagebau

Eine Anfrage (RFQ) für einen untertägigen Felsanker kann nach "Expansionsankern" verlangen. Ein Lieferant bietet möglicherweise eine Expansionshülse an. Ein anderer bietet eine Muffe an. Ein dritter bietet eine komplette Baugruppe mit Stab, Ankerplatte und Mutter an.

Diese Antworten können alle reaktiv erscheinen, bepreisen jedoch unterschiedliche Leistungsumfänge. Bevor der Einkäufer Stückpreis oder Lieferzeit vergleicht, muss er klären, was jeder Begriff im Angebot des jeweiligen Lieferanten bedeutet und was tatsächlich geliefert wird.

Dieser Leitfaden trennt die Begriffe, die üblicherweise für mechanische Gebirgsstützung verwendet werden, und zeigt, was in einem Angebot anzufragen ist. Er ist ein Beschaffungsleitfaden und kein Ersatz für die Auswahl, Einbauanweisung oder Abnahmekriterien des Projektingenieurs.

Sind Expansionshülse, Expansionsmuffe und Expansionsanker austauschbar?

Nicht automatisch.

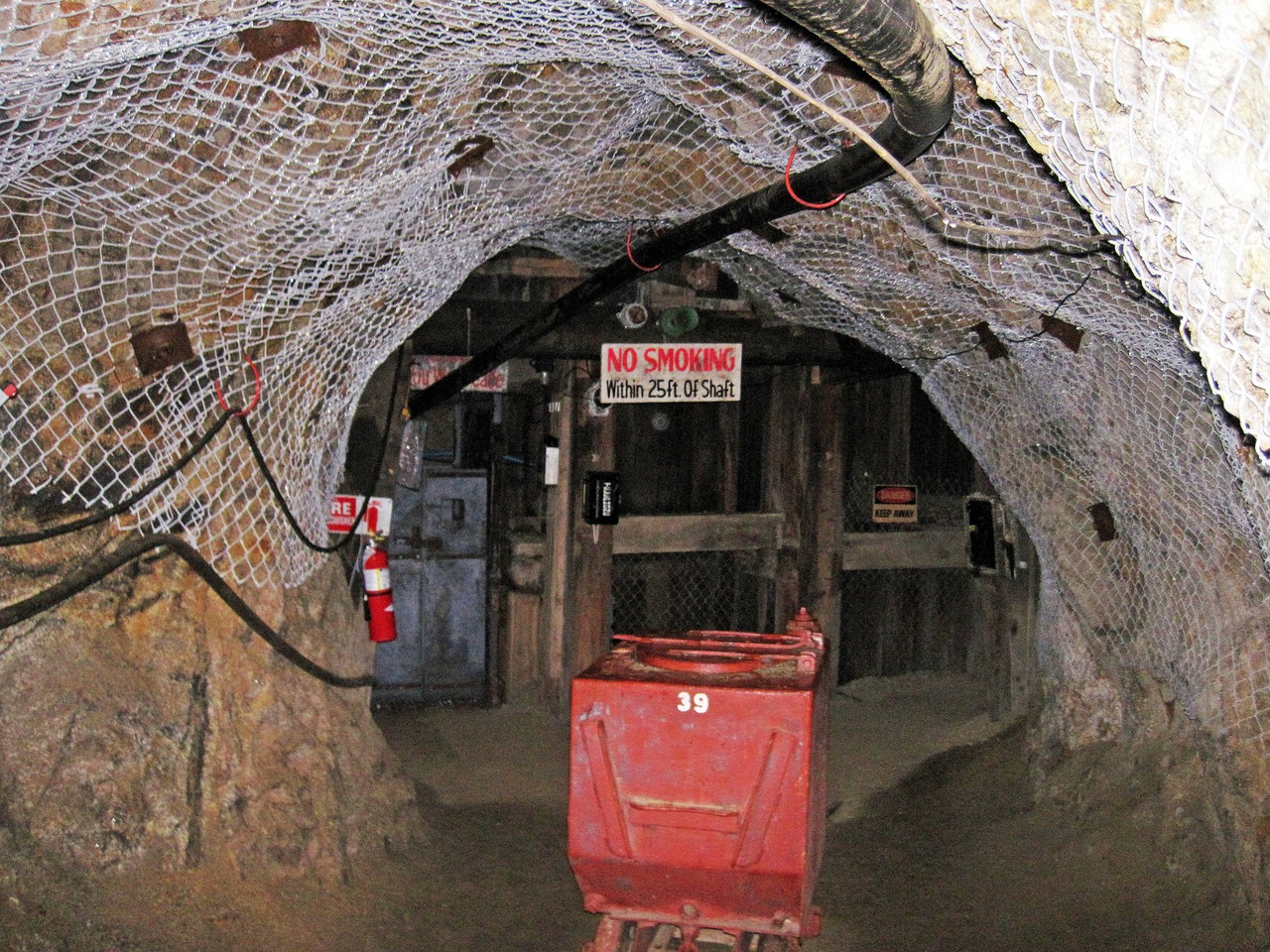

"Felsanker" ist eine breite Produktfamilie. "Expansionsanker" wird ebenfalls breit verwendet und kann im Bauwesen eine andere Art von Anker bezeichnen. "Expansionshülsen-Felsanker" ist spezifischer: Er beschreibt einen mechanischen Felsverstärkungsanker, der eine sich ausdehnende Hülse oder einen Ankerkopf verwendet, um in die Bohrlochwand einzugreifen.

"Expansionsmuffe" ist im kommerziellen Gebrauch weniger präzise. Sie kann die sich ausdehnende Muffe oder das Hülsenelement selbst beschreiben. Einige Lieferanten verwenden sie für eine Unterbaugruppe, während andere sie informell für den vollständigen Anker verwenden. Der Begriff sollte nicht als garantiertes Synonym für entweder eine Komponente oder einen vollständigen Felsanker behandelt werden, es sei denn, das Angebot macht dies deutlich.

Deshalb lautet die erste Frage des Einkäufers nicht "Welcher Begriff ist richtig?", sondern:

Auf welcher Produktebene identifiziert dieser Begriff in Ihrem Angebot?

Eine praktische Begriffskarte

Die folgende Tabelle trennt gebräuchliche Begriffe nach Produktebene. Die Terminologie der Lieferanten kann variieren, daher sind Zeichnung und Stückliste maßgeblich.

Die CQ Rockbolt Produktbeschreibung identifiziert eine Expansionshülse, einen Konus- oder Keilmechanismus, eine Gewinde-Ankerstange, eine Ankerplatte und eine Mutter als typische Teile eines Expansionshülsen-Ankersystems. Die Konfigurationen variieren, daher sollten Käufer die vorgeschlagene Produktzeichnung verwenden, anstatt anzunehmen, dass jede Baugruppe eines Lieferanten die gleichen Komponenten hat.

Was bedeutet "komplett" in einem Felsanker-Angebot?

"Komplett" ist ein kommerzielles Wort, keine technische Spezifikation. Zwei Lieferanten können beide einen "kompletten Expansionshülsen-Felsanker" anbieten, während sie unterschiedliche Hardware einschließen.

Teilen Sie jedes Angebot in vier Ebenen:

1. Komponentenebene: Eine Hülse, ein Keil, ein Stab, eine Platte, eine Mutter oder eine Unterlegscheibe für sich.
2. Ankerkopfebene: Die sich ausdehnenden Teile als passende Unterbaugruppe geliefert.

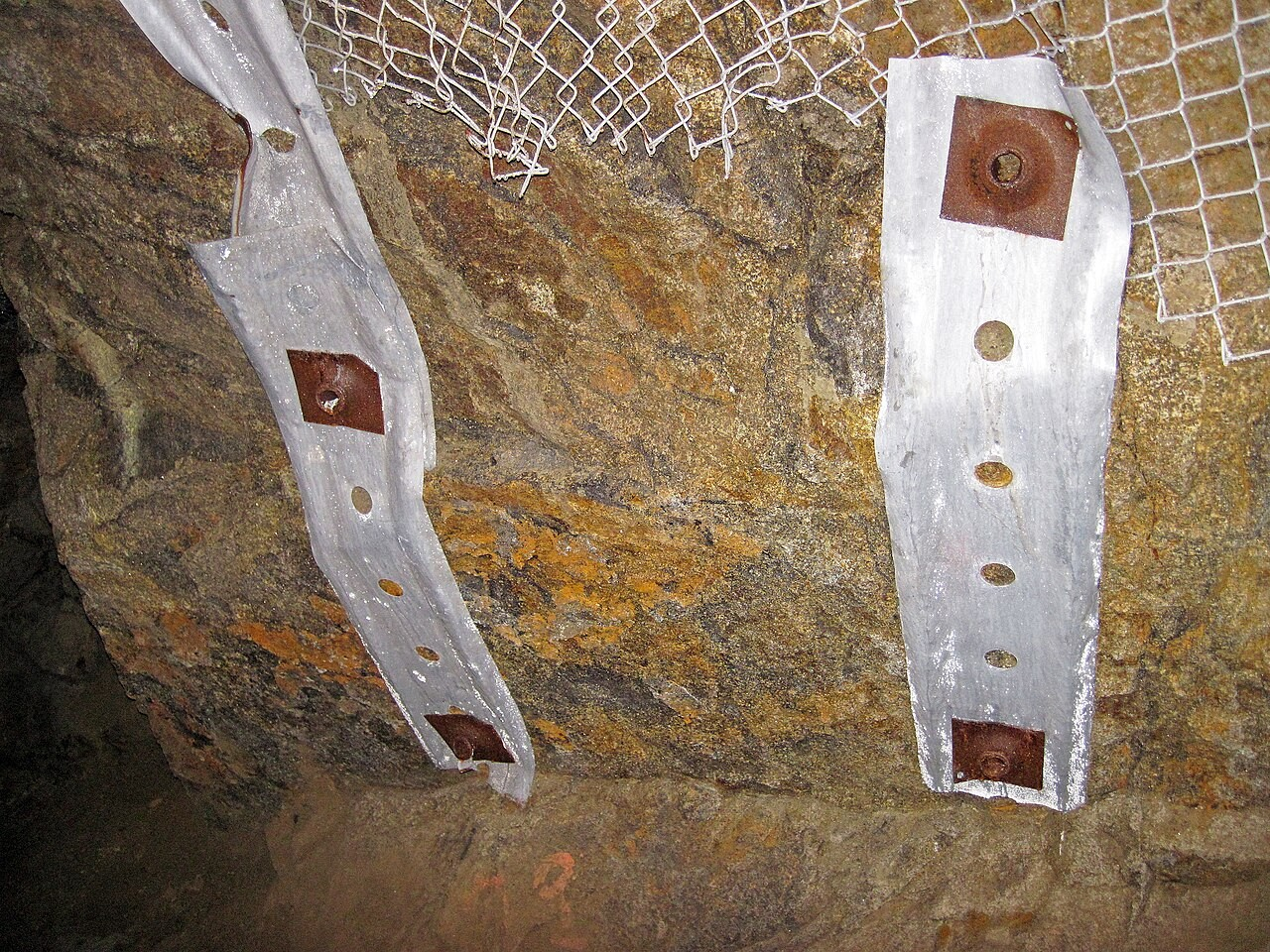

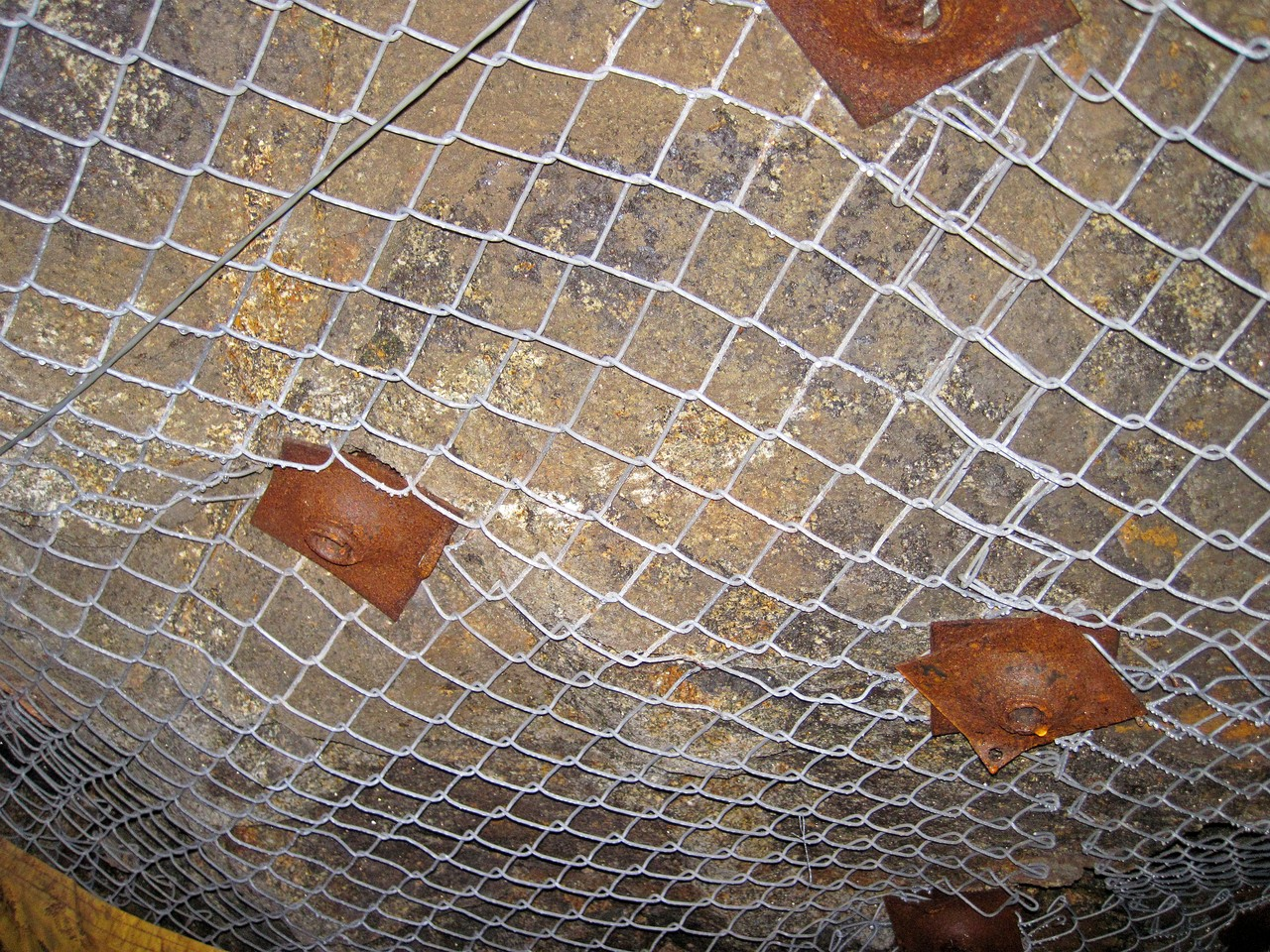

3. Komplette Ankerebene: Der Stab und der Ankerkopf, plus die im Angebot definierte Oberflächenhardware und Zubehör.
4. Installierte Systemebene: Die vorgeschlagene Kombination, geprüft gegen Bohrloch, Installationsmethode, Ausrüstung und Projektanforderungen.

Ein Angebot kann auf einer Ebene technisch klar und auf einer anderen unvollständig sein. Die Bepreisung einer Hülse beweist nicht, dass ein passender Stab enthalten ist. Die Lieferung eines Stabs und einer Hülse beweist nicht, dass Ankerplatte, Mutter, Unterlegscheibe oder erforderliche Dokumente enthalten sind. Eine Musterprobe, die zusammenpasst, begründet für sich genommen nicht die Eignung für das Projekt.

Aus diesem Grund fordern Sie eine Stückliste mit einer separaten Zeile für jeden Artikel, Menge und Einheit an. Verwenden Sie die Phrase "komplette Felsanker-Baugruppe" erst, nachdem der Inhalt der Baugruppe aufgelistet wurde.

Warum eine echte RFQ-Zeile mehr als einen Produktnamen braucht

Eine öffentliche RFQ für den Untertagebergbau, die im Oktober 2026 geprüft wurde, listete einen Artikel auf, der beschrieben wurde als:

BOLT, 5/8 in x 24 in, PIGTAIL EYE, 1-3/8 in SHELL / 43 mm - 3.000 ST

Die Zeile enthält wertvolle Informationen, zeigt aber auch, warum ein Lieferant nicht allein anhand der Beschreibung anbieten sollte.

• 5/8 in scheint einen Stab- oder Ankerdurchmesser zu identifizieren, aber die Zeichnung sollte bestätigen, was gemessen wird.
• 24 in scheint die Länge zu identifizieren, aber die Messpunkte und Toleranzen müssen definiert werden.
• Pigtail-Eye beschreibt eine Endkonfiguration, aber die genaue Geometrie sollte gezeigt werden, nicht aus einem Namen abgeleitet werden.
• 1-3/8 in Hülse und 43 mm können sich auf verwandte Nenn-, Hülsen- oder Bohrlochabmessungen beziehen, aber ihre Beziehung sollte nicht geraten werden.
• 3.000 ST gibt eine Menge an, aber "Stück" könnte jeden Stab, jeden Ankerkopf oder jede komplette Baugruppe bedeuten.

Das Beispiel ist nützlich, weil es einen Produktnamen, zöllige Abmessungen, eine metrische Abmessung und eine Zähleinheit in einer Zeile kombiniert. Diese Details sollten auf einer genehmigten Zeichnung oder einem Klärungsblatt gelöst werden.

Bei der Umrechnung zwischen Zoll und Millimetern ist die Projektzeichnung oder die genehmigte Spezifikation als maßgeblicher Wert zu verwenden. Runden Sie keine umgerechnete Abmessung und behandeln Sie das Ergebnis nicht ohne technische Genehmigung als äquivalente Spezifikation.

Passt die Expansionshülse zum Stab?

Der Nenndurchmesser des Stabs reicht nicht aus, um Kompatibilität festzustellen.

Der Lieferant sollte die Beziehung der kompletten Baugruppe identifizieren: welcher Stab, welcher Ankerkopf, welches Gewinde oder welche Endverbindung und welche Platte und Mutter zusammen vorgeschlagen werden. Wenn der Käufer eine vorhandene Komponente ersetzt, geben Sie die genehmigte Teilereferenz, die Zeichnungsrevision und Fotos oder Messungen der aktuellen Baugruppe an.

Fotos können helfen, ein Teil zu identifizieren, ersetzen aber keine kritischen Abmessungen. Eine Komponente, die auf einen Stab aufgeschraubt werden kann, ist nicht automatisch ein akzeptabler Ersatz. Die Verbindungsgeometrie, der Lastpfad, die Materialien und der Oberflächenschutz müssen weiterhin geprüft werden.

Für eine tiefere Prüfung von Hülse, Stab und Bohrlochinformationen siehe den verwandten Leitfaden: Expansionshülsen-Felsanker: Hülsen-, Stab- und Bohrlochprüfungen vor der Bestellung.

Wie sollten Käufer Expansionsanker-Lieferanten vergleichen?

Vergleichen Sie Angebote anhand derselben sechs Punkte.

Vergleichen Sie nicht einen Hülsen-nur-Preis mit einem Preis für eine komplette Baugruppe. Vergleichen Sie nicht ein Angebot für Stab und Hülse mit einem, das auch Platten, Muttern, Verpackung und Inspektionsdokumente enthält, es sei denn, diese Unterschiede werden separat ausgewiesen.

Der Lieferant sollte auch jede Abweichung von der RFQ angeben. Eine Antwort, die "gleichwertig" sagt, ohne das vorgeschlagene Teil, die Zeichnung und die Unterschiede zu identifizieren, ist kein vergleichbares Angebot.

Dieser Ansatz steht im Einklang mit der breiteren Ausrichtung von Gebirgsstützungsausrüstung und Verbrauchsmaterialien, die als verbundene Systeme und nicht als isolierte Produkte
