Wo ein Felsanker versagt, ist entscheidend: Versagensorte im Untertageausbau verstehen

Ein Felsanker , der versagt, wird oft in einem Satz beschrieben: Der Anker ist gebrochen, wurde herausgezogen oder hat sich gelöst. Diese Beschreibung hält ein Ergebnis fest, erklärt aber nicht das Problem.

Die Stelle des Versagens ist aufschlussreicher. Ist der Stahl im Ankerstab, am Gewinde, in einer Kupplung, hinter der Ankerplatte, an der Grenzfläche zwischen Harz und Gestein oder in der Gesteinsmasse selbst gerissen? Hat der Anker die Bodenbewegung überstanden, aber den Oberflächenhalt verloren, als sich die Platte in weiches Gestein drückte? Begann ein verzögerter Bruch an einer korrodierten Vertiefung, weit entfernt vom Ankerkopf?

Dies sind unterschiedliche Lastpfad-Ereignisse. Sie weisen auf verschiedene Teile des Stützsystems hin und erfordern unterschiedliche Nachweise, bevor jemand entscheiden kann, ob die Ursache Material, Konstruktion, Einbau, Umgebung, Belastung oder eine Kombination davon war.

Dieser Artikel erklärt, wie Bergbau- und Tunnelbau-Teams die Versagensstelle bei der Untertage-Abstützung interpretieren können. Er richtet sich an Felsmechanik- und Geotechnikingenieure, Auftragnehmer, Aufsichtspersonen, Qualitätspersonal und technische Käufer, die einen ausgefallenen Anker in nützliche technische Informationen verwandeln müssen, anstatt in eine sofortige Debatte über die Produktqualität einzusteigen.

Eine Versagensstelle ist ein Beweis, kein Urteil

Ein Felsanker funktioniert nicht von allein. Er ist Teil eines Lastpfads:

• das umgebende Gestein;
• das Bohrloch und das Verankerungsmaterial;
• der Ankerstab und seine Profiloberfläche;
• Gewinde, Kupplungen oder andere Verbindungen;
• die Ankerplatte, Mutter, Unterlegscheibe, das Gitter, der Gurt oder andere Oberflächenstützelemente.

Ein Versagen tritt dort auf, wo die Beanspruchung die Kapazität eines Teils dieses Pfads übersteigt, oder wo eine Verformung das System daran gehindert hat, seine beabsichtigte Funktion zu erfüllen.

Die Versagensstelle zeigt uns, wo das System zuerst an seine Grenze gestoßen ist. Sie sagt uns nicht von selbst, warum diese Grenze niedriger war als erwartet. Ein Gewindebruch kann auf Zugüberlastung, eine Spannungskonzentration durch ein geschnittenes Gewinde, Biegung, Korrosion oder Einbauschäden zurückzuführen sein. Ein Verbundversagen könnte eine kurze Verklebungs-/Vergusslänge, ein verunreinigtes Bohrloch, Harzverlust, schwaches Gestein oder eine Testanordnung widerspiegeln, die das Versagen an einer Grenzfläche erzwungen hat.

Die sinnvolle Reihenfolge ist daher:

1. Lokalisieren Sie das Versagen.
2. Beschreiben Sie die Versagensart und die Verformung.
3. Rekonstruieren Sie das eingebaute System.
4. Vergleichen Sie es mit den Konstruktions- und Einbauaufzeichnungen.
5. Identifizieren Sie die noch benötigten Beweise.

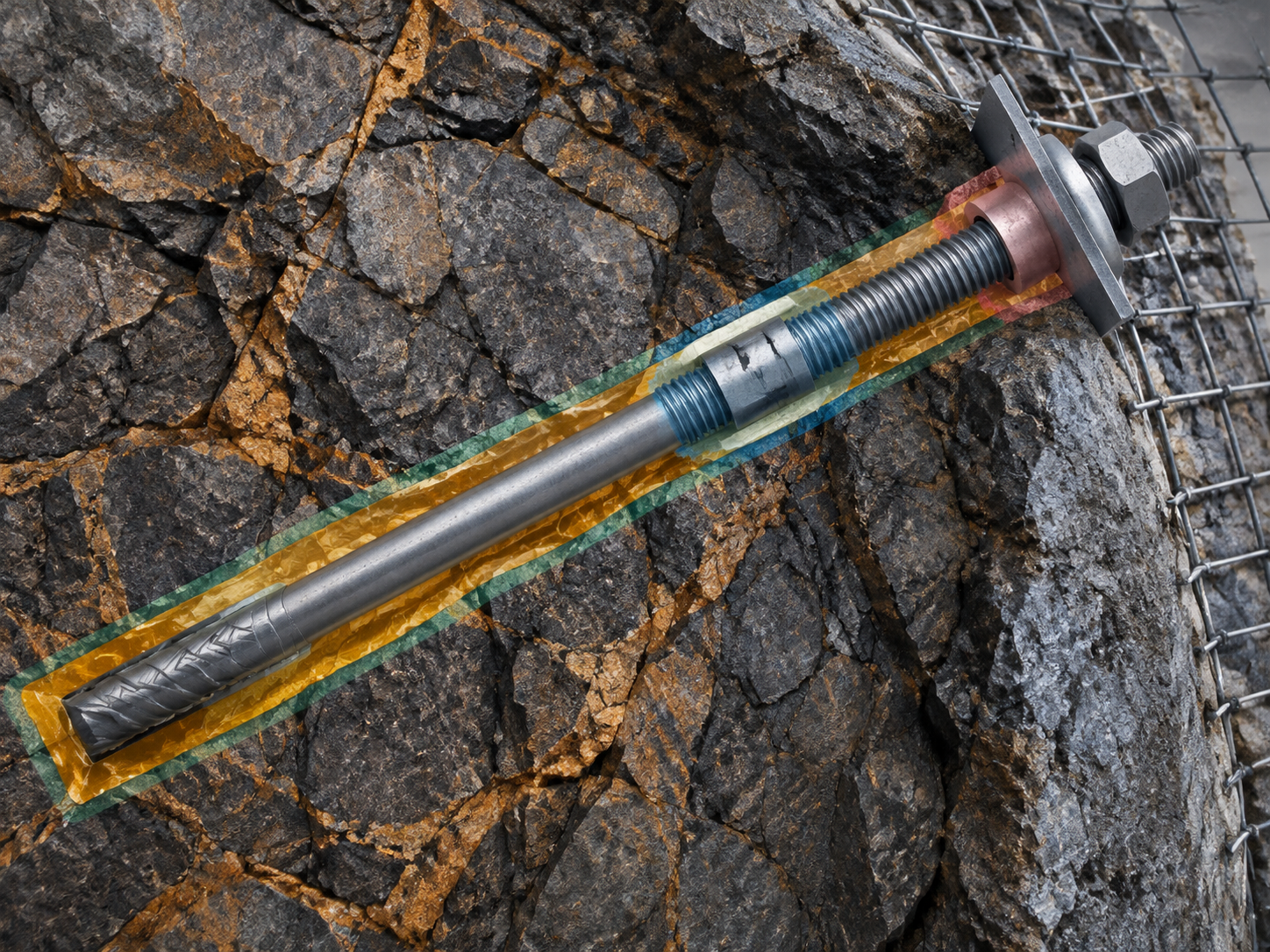

Den Lastpfad des Stützsystems kartieren

Bevor man eine ausgefallene Komponente interpretiert, ist es hilfreich, die möglichen Versagenszonen zu unterscheiden.

Diese Zonen sind miteinander verbunden. Ein starker Stab kann durch sein Gewinde begrenzt sein. Ein gutes Harz kann durch eine verunreinigte Bohrlochwand begrenzt sein. Ein gut eingebauter Anker kann durch eine Ankerplatte begrenzt sein, die sich in schwaches Oberflächengestein drückt. Ein hochkapazitives Stützelement kann durch eine Gesteinsmasse überwunden werden, die keine Einschließung bieten kann.

Versagen des Ankerstabkörpers: Zug, Biegung oder Scherung?

Ein Bruch durch den Ankerstabkörper wird oft als Zugversagen beschrieben, aber die Bruchbild und die umgebende Geometrie sind wichtig.

Unter vorwiegend axialer Zugbelastung kann ein duktiler Stab eine sichtbare Verlängerung oder Einschnürung vor dem Bruch aufweisen. Eine Tassen-Kegel-Bruchfläche kann in einem geeigneten Test mit duktiler Zugüberlastung vereinbar sein. In einer Firste oder Wand kann der ausgefallene Stab jedoch auch gebogen, geschert oder wiederholt belastet worden sein, bevor der endgültige Bruch eintrat.

Der Artikel sollte eine Beschreibung der Bruchfläche nicht in eine Ferndiagnose verwandeln. Ein Laborzugversuch kann eine klare Last-Verformungs-Kurve und einen kontrollierten Bruch zeigen. Ein Betriebsversagen kann mehrere gleichzeitig wirkende Mechanismen beinhalten.

Nützliche Fragen sind:

• Befand sich der Bruch in der freien Länge, innerhalb der verklebten/vergossenen Länge oder in der Nähe des Ankerkopfes?
• War der Stab gerade, gebogen oder an der Bruchstelle verformt?
• War ein sichtbarer Querschnittsverlust, Lochfraß oder eine Beschichtungsschädigung vorhanden?
• Trat das Versagen nach dem Einbau, während der Belastung oder nach einer Zeit im Betrieb auf?
• War das umgebende Gestein zum Zeitpunkt des Versagens verschoben, gebrochen oder ruhig?

Die Stelle sagt dem Ermittler, wo er als Nächstes suchen soll. Sie trennt noch nicht die Materialfestigkeit von der Bodenbewegung.

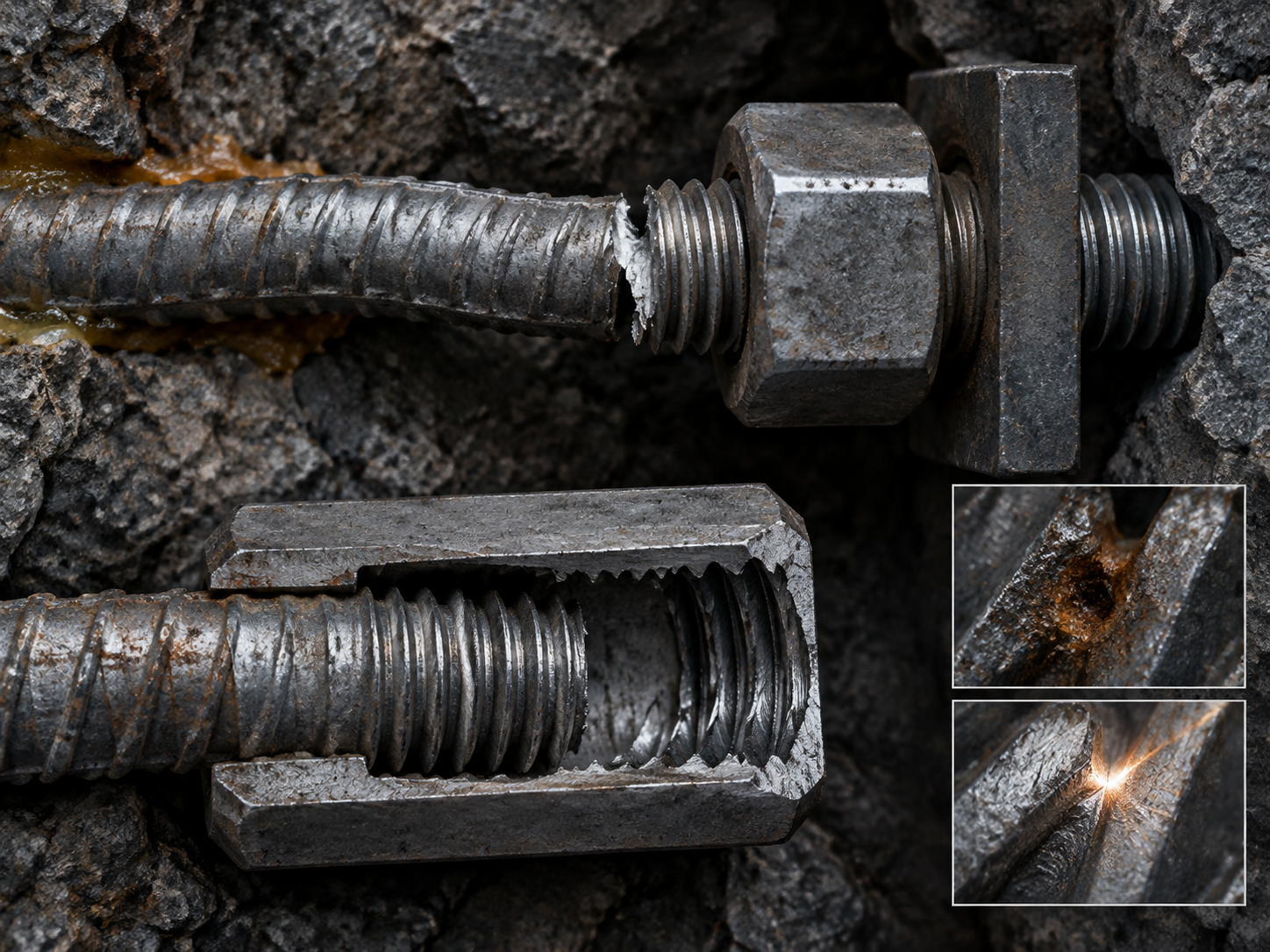

Gewinde- und Verbindungsversagen: Das schwache Glied kann beabsichtigt oder unbeabsichtigt sein

Gewinde, Kupplungen und Adapter sind häufige Stellen für Felsankerversagen, da sie den durchgehenden Stahlquerschnitt unterbrechen und Spannungskonzentrationen einführen.

In der allgemeinen geotechnischen Richtlinie für den Bergbau werden grobe Rollgewinde feinen Schnittgewinden unter typischen Untertagebedingungen vorgezogen. Ein Schnittgewinde entfernt Material und kann eine Spannungskonzentration erzeugen; es wurden Versagen am ersten Gewindegang hinter der Mutter beobachtet. Ein Rollgewinde ist nicht immun gegen Versagen, aber das Herstellungsverfahren und die Gewindegeometrie sind wichtig.

Das Versagen kann sein:

• Zugbruch durch den Gewindeabschnitt;
• Gewindeabstreifen oder unzureichender Eingriff;
• Kupplungsbruch;
• Biegung oder Scherung an einer versetzten Verbindung;
• Korrosion an freiliegenden Gewinden oder hinter der Mutter;
• Schäden durch Handhabung, Einzugsdrehmoment oder Ausrüstung.

Aus diesem Grund ist die Aussage „gleicher Durchmesser“ keine Kompatibilitätsaussage. Eine Kupplung oder Gewindeverbindung muss zum Ankersystem, zur Gewindeform, zur Eingriffslänge, zum Materialzustand und zu den Einbauanforderungen passen. Eine Verbindung, die von Hand zusammengeschraubt werden kann, hat nicht nachgewiesen, dass sie die spezifizierte Last tragen kann.

Wenn ein Versagen an einer Verbindung auftritt, bewahren Sie Folgendes auf:

• das passende Stabende und die Kupplung;
• die eingriffene und nicht eingriffene Gewindelänge;
• die Bruch- oder Abstreifflächen;
• ob das Versagen axial, durch Biegung oder Scherung war;
• die Montagezeichnung und die Materialaufzeichnungen;
• jegliche Hinweise auf Korrosion, Beschädigung oder Fehlausrichtung.

Die Stelle lässt die Möglichkeit einer Verbindungsgrenze aufkommen. Die Beweise müssen zeigen, ob die Verbindung geeignet war und ob sie wie vorgesehen eingebaut wurde.

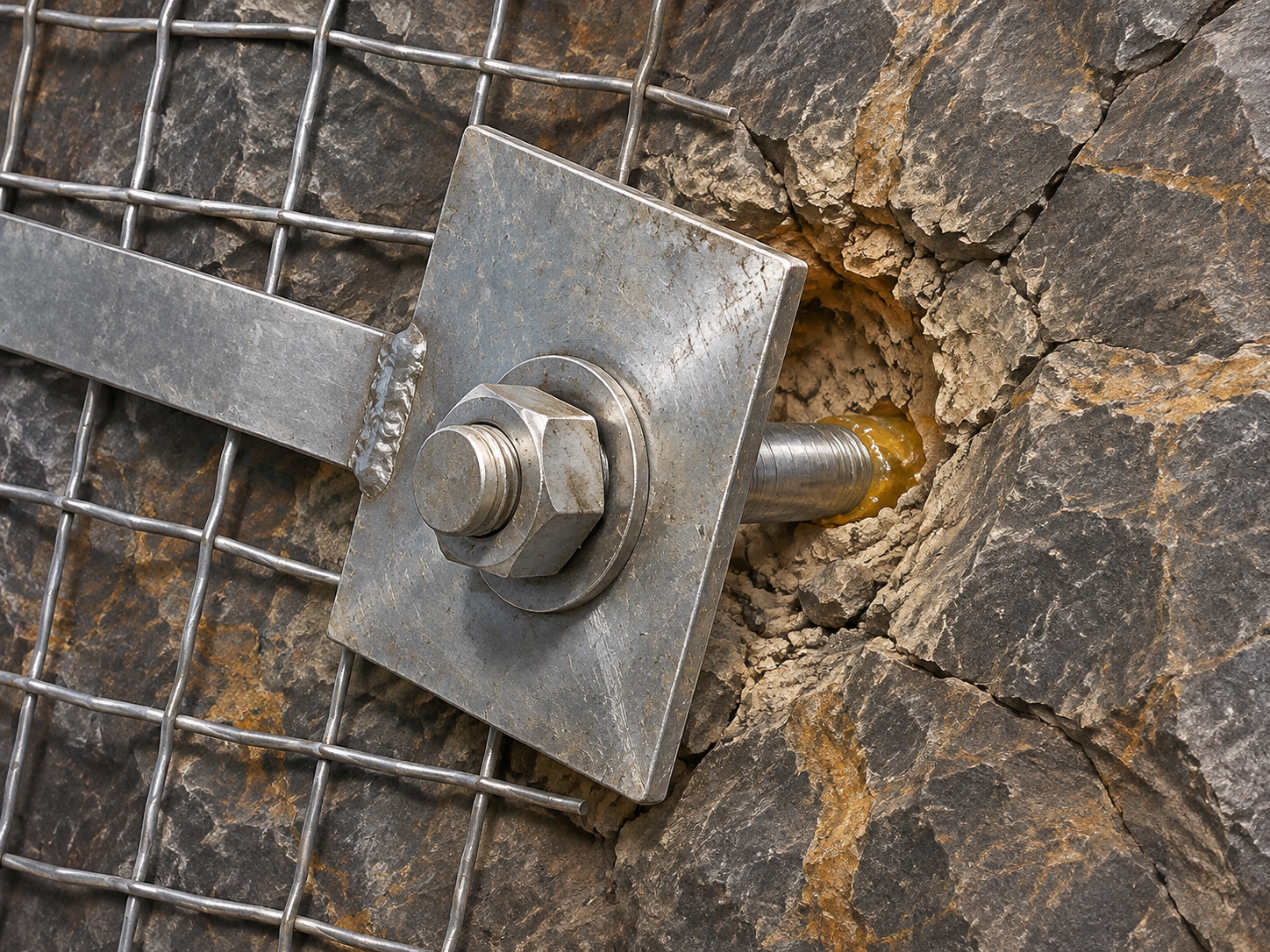

Versagen von Ankerplatte und Ankerkopf: Wenn die Oberfläche den Lastpfad verliert

Die Ankerplatte und die Mutter übertragen die Last vom Anker auf die Gesteinsoberfläche und das Oberflächenstützsystem. Ein Versagen am Ankerkopf kann auf verschiedene Weise auftreten:

• die Mutter verliert ihren Eingriff oder streift ab;
• die Ankerplatte verformt sich oder reißt;
• die Ankerplatte drückt sich in schwaches Gestein;
• die Ankerplatte sitzt auf einer unregelmäßigen Oberfläche und wird exzentrisch belastet;
• der Anker zieht durch die Ankerplatte oder Unterlegscheibe;
• die Ankerplatte verliert nach der Degradation der Gesteinsoberfläche den Kontakt;
• die Verbindung zu Gitter, Gurt oder anderer Oberflächenstützung ist unzureichend.

Eine Ankerplatte, die unmittelbar nach dem Einbau sichtbar fest sitzt, kann nach der Entspannung, dem Abblättern oder der Erosion der Gesteinsoberfläche möglicherweise nicht in Kontakt bleiben. Eine Ankerplatte, die versagt zu sein scheint, könnte auf ein Oberflächengesteinsversagen reagiert haben, anstatt es zu verursachen.

Der Ankerkopf ist auch Wasser, Luft, Handhabungsschäden und manchmal aggressivem Grundwasser ausgesetzt. Korrosion der Ankerplatte, der Mutter oder der ersten freiliegenden Gewindegänge kann die effektive Verbindung reduzieren, selbst wenn der verkapselte Stab geschützt bleibt.

Die wichtige Unterscheidung ist zwischen:

• Versagen innerhalb der Verbindung Ankerplatte–Mutter–Stab;
• Versagen des Gesteins unmittelbar hinter der Ankerplatte;
• Verlust des Kontakts, verursacht durch größere Bodenbewegung;
• Versagen des mit der Ankerplatte verbundenen Oberflächenstützsystems.

Jedes wirft eine andere Frage für Inspektion und Konstruktion auf.

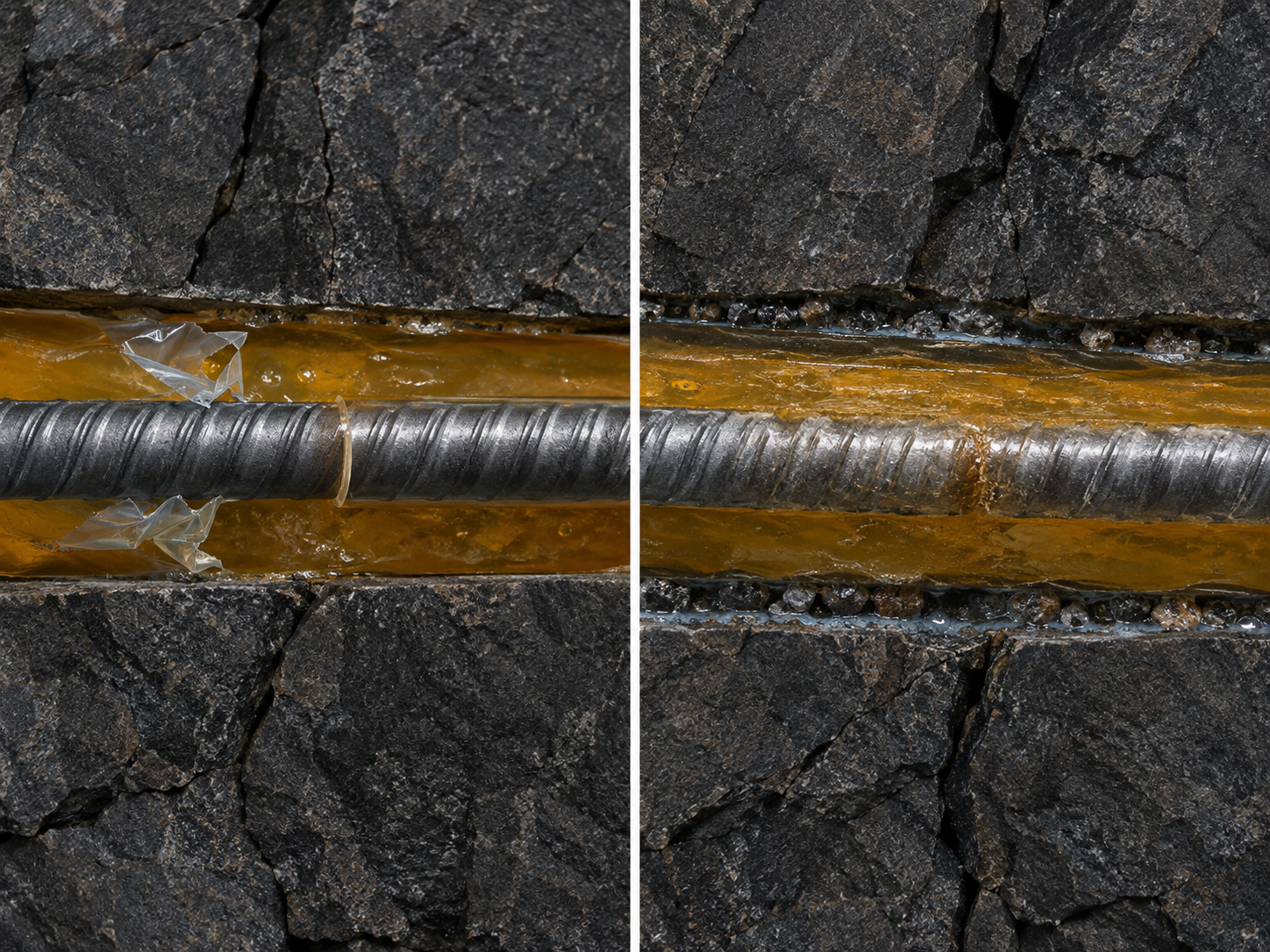

Verbundversagen: Welche Grenzfläche hat nachgegeben?

Bei Ankern mit Harz- oder Vergussmasseverankerung identifiziert ein Ausziehversagen für sich genommen keine einzelne Grenzfläche.

Der Verbundpfad hat zwei Hauptgrenzflächen:

1. Grenzfläche Stab–Harz/Vergussmasse. Das Verankerungsmaterial gleitet relativ zum Stab.
2. Grenzfläche Harz/Vergussmasse–Gestein. Das Verankerungsmaterial trennt sich von der Bohrlochwand, oder das Wandmaterial versagt.

Der Vergussmasse- oder Harzkörper kann auch unter Scherung versagen, und das umgebende Gestein kann versagen, bevor eine der Grenzflächen ihre Grenze erreicht.
