Tiefbergbau & langlebige Tunnelstützung: Schlüsselfaktoren für den Korrosionsschutz von Ankerstangen und langfristige Haltbarkeit

Der Käufer kann zwei Angebote für „korrosionsbeständige Ankerstangen" erhalten, kann diese aber dennoch nicht vergleichen. Möglicherweise wird auf verzinkte Stahlstangen verwiesen. Eine weitere Möglichkeit umfasst epoxidharzbeschichtete Stahlstangen, versiegelte Kupplungen, geschützte Ankerköpfe und bezeichnete Verpressabdeckungen. Beide Beschreibungen klingen schützend, decken aber nicht dieselben Teile des Stützsystems ab oder liefern nicht dieselbe Art von Nachweis.

Dieser Unterschied ist in tiefen Minen und Tunneln mit langer Nutzungsdauer wichtig. Korrosion ist nicht nur eine Frage der Oberflächenglätte. Sie reduziert den effektiven Stahlquerschnitt, beeinträchtigt Gewinde und Verbindungen und macht das Stützsystem schwerer zu inspizieren oder zu warten. In dauerhaften Hohlräumen ist die relevante Frage nicht nur „Ist dieser Anker beschichtet?", sondern:

Welche Teile des Ankersystems sind geschützt, für welche Umgebung, für wie lange, und welche Nachweise stützen diese Behauptung?

Dieser Artikel erläutert die wichtigsten Korrosionsmechanismen, verfügbare Schutzoptionen für Ankerstangen und detaillierte Informationen, die Käufer im Anfrageformular angeben sollten. Er ist ein Leitfaden für Beschaffung und technischen Überblick und kann keine projektspezifische Tragwerksplanung ersetzen.

Bevor sie ein Schutzsystem spezifizieren, müssen Käufer typischerweise vier praktische Fragen beantworten:

• Wie sind die tatsächlichen Grundwasser- und Expositionsbedingungen, anstatt allgemeiner Beschreibungen wie „feucht" oder „erosiv"?
• Welche Teile der Ankerbaugruppe müssen geschützt werden, um die geforderte Nutzungsdauer zu erreichen?
• Sind die vorgeschlagenen Schutzmaßnahmen Beschichtungen, Verkapselungssysteme, andere Materialien oder Kombinationen?
• Welche Inspektionsaufzeichnungen werden zeigen, dass die Schutzvorrichtung vorschriftsgemäß geliefert und installiert wurde?

Die folgenden Abschnitte beantworten diese Fragen der Reihe nach.

Warum Korrosion zu einem Problem für das Stützsystem geworden ist

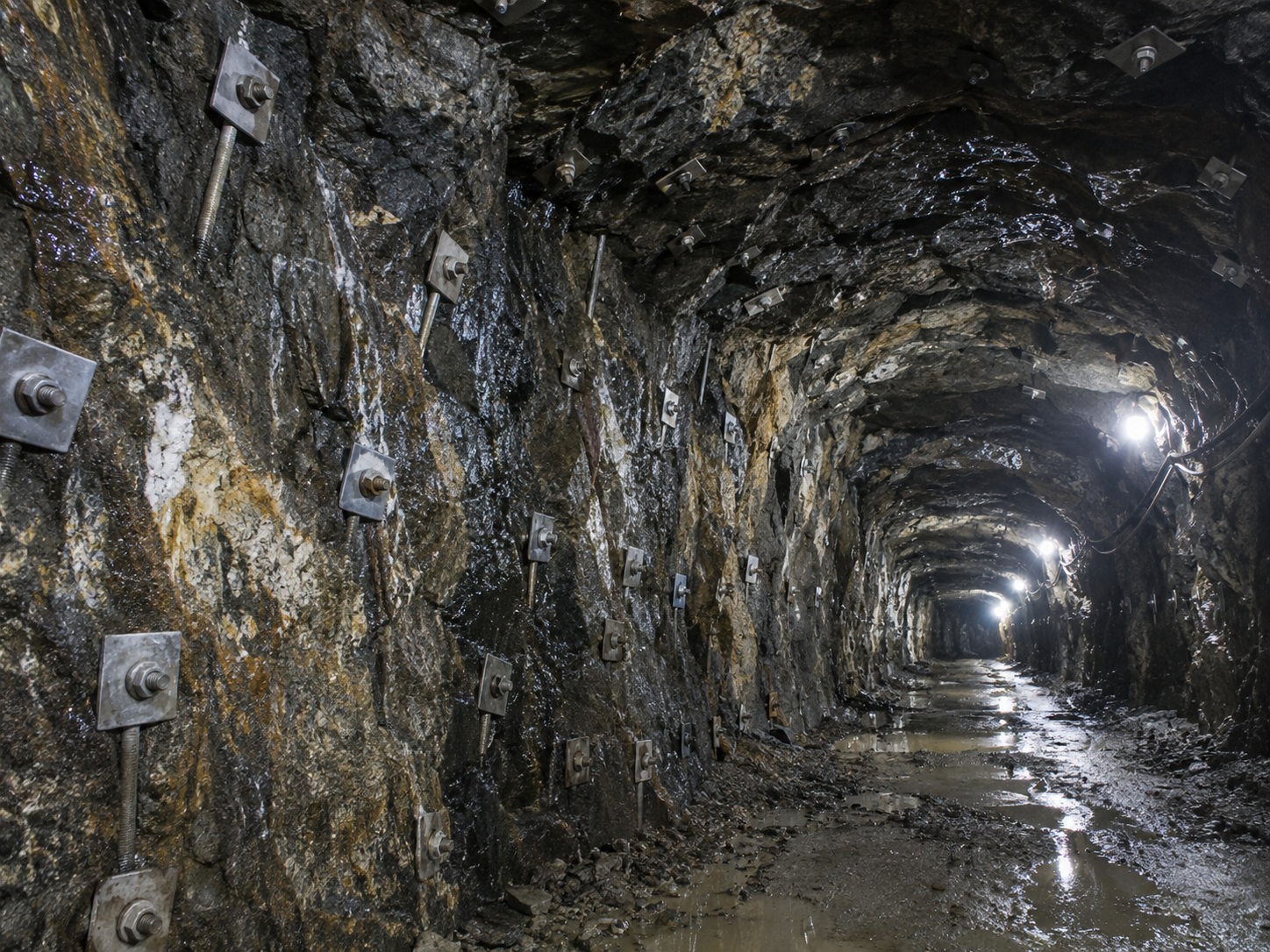

Untertägige Ankerstangen arbeiten in selten gleichmäßigen Umgebungen. Grundwasser kann Chloride, Sulfate, gelöste Salze oder Sulfide enthalten. Die Luftfeuchtigkeit kann auf einem hohen Niveau gehalten werden. Wasser kann durch Risse fließen, zwischen nassen und trockenen Bedingungen wechseln oder sich um die Ankerplatte und freiliegende Ankerenden ansammeln. Temperatur und Spannung variieren ebenfalls mit der Lebensdauer des Hohlraums.

Diese Bedingungen wirken sich nicht auf jeden Teil der Installation gleichermaßen aus. Der Anker kann teilweise von Zementschlämme oder Harz umgeben sein, teilweise am Hals freiliegen und mit einer Platte, Mutter, Kupplung oder einem Anker aus einer anderen Komponente oder einem anderen Beschichtungssystem verbunden sein. Das freiliegende Ende kann Wasser ansammeln. Gewinde können während des Transports beschädigt werden. Während des Transports oder der Installation kann die Beschichtung zerkratzt werden.

Daher ist „korrosionsbeständige Ankerstangen" eine unvollständige Beschreibung. Die langfristige Haltbarkeit der Gebirgsankerung hängt von der gesamten geschützten Komponente und ihrer Installationsmethode ab.

Die Folgen gehen auch über den Preis von Alternativstahl hinaus. Korrosion in langlebigen Tunneln kann zu Folgendem führen:

• Der effektive Querschnitt der Stange nimmt ab;
• Verschlechterung von Gewinden, Kupplungen, Platten, Muttern oder Verankerungskomponenten;
• Die Unsicherheit der verbleibenden Tragfähigkeit verborgener Komponenten;
• Häufigere Inspektionen, Reparaturen oder Wiederherstellungen;
• Auch wenn der anfängliche Ankerpreis niedrig ist, sind die Lebenszykluskosten dennoch hoch.

Ankerstangen sind nicht die einzigen Stützkomponenten in untertägigen Hohlräumen. Sie arbeiten zusammen mit Spritzbeton, Bewehrungsmatten, Bändern, Bögen und dem umgebenden Gebirge. Das Haltbarkeitsproblem nur einer Komponente beeinträchtigt die Leistung eines größeren Stützsystems. Daher ist das Ziel, ein zuverlässiges Stützsystem innerhalb der geforderten Nutzungsdauer bereitzustellen, anstatt Beschichtungsbehauptungen an isolierten Gegenständen aufzustellen.

Was sollte in „Korrosionsbeständigkeit" enthalten sein

Bevor sie Schutzmethoden vergleichen, sollten Käufer die Systemgrenzen festlegen. Eine vollständige Überprüfung kann Folgendes umfassen:

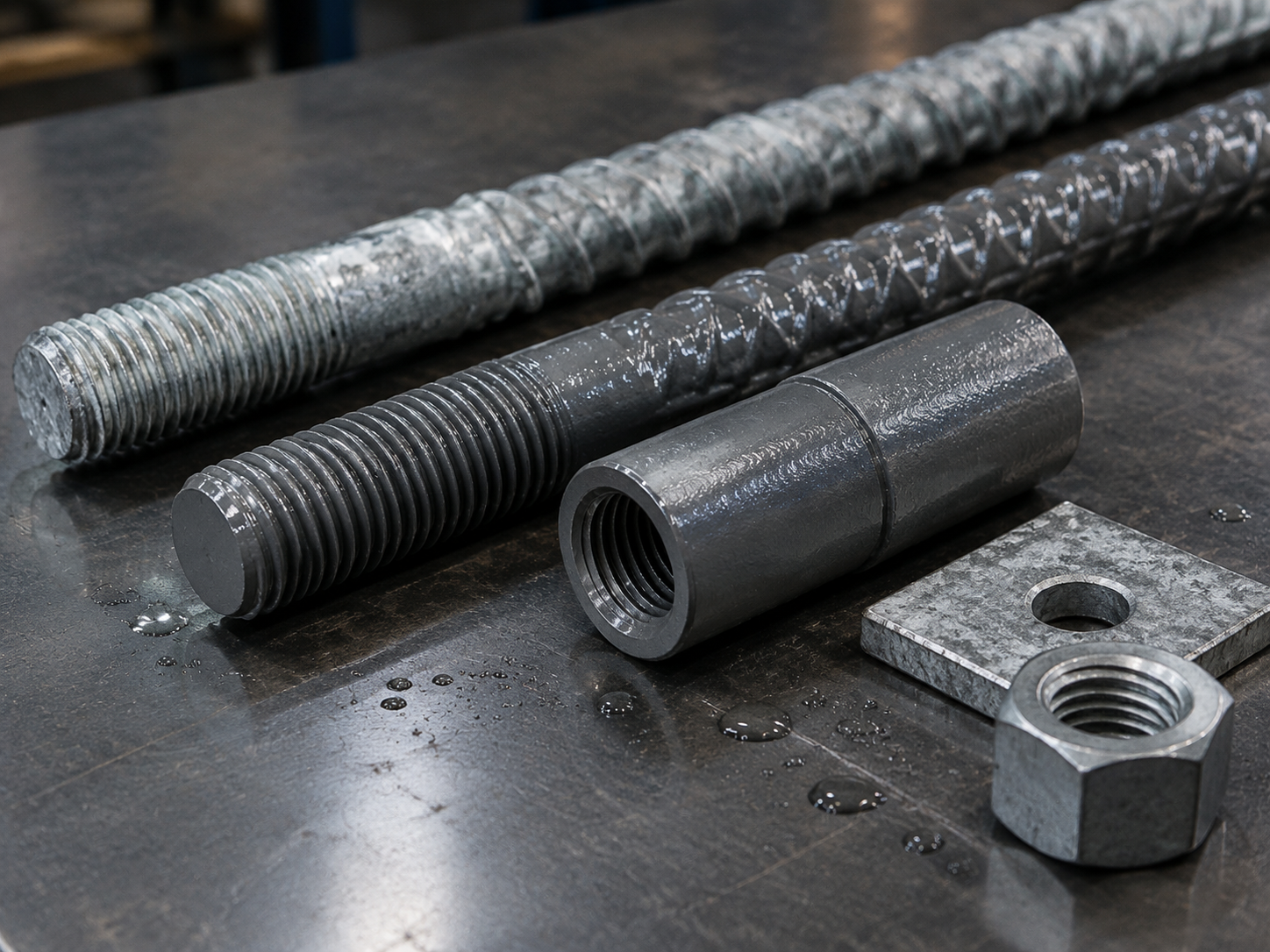

Stange und Linie. Die Stahlgüte, der Oberflächenzustand, die Gewindegeometrie und die Schutzmethode sind alle wichtig. Beschichtete Stahlstangen mit freiliegenden Schnittenden oder beschädigten Gewinden entsprechen nicht vollständig geschützten Stahlstangen.

Kupplungen und Verbinder. Die Kupplung kann Risse erzeugen, unterschiedliche Materialien freilegen oder die Schutzbeschichtung unterbrechen. Die Verbindung muss als Teil der Korrosionsschutzlänge betrachtet werden und kann nicht als Zubehör außerhalb der Spezifikationen behandelt werden.

Platten, Muttern, Unterlegscheiben und Ankerköpfe. Sie sind oft Wasser und Luft ausgesetzt. Sie können kompatible Beschichtungen, Dichtungsvorrichtungen, Abdeckungen oder Korrosionsschutzverbindungen erfordern. Die geschützte Stange, die mit einer ungeschützten Platte verbunden ist, ist kein vollständiges System.

Verankerung. Harz oder Zementschlämme können Lastübertragung und physikalische Barrieren um den Stahl bieten. Die Wirksamkeit dieser Barriere hängt von der Mischungszusammensetzung, der Füllung, der Abdeckung, den Installationsverfahren und den Bohrbedingungen ab.

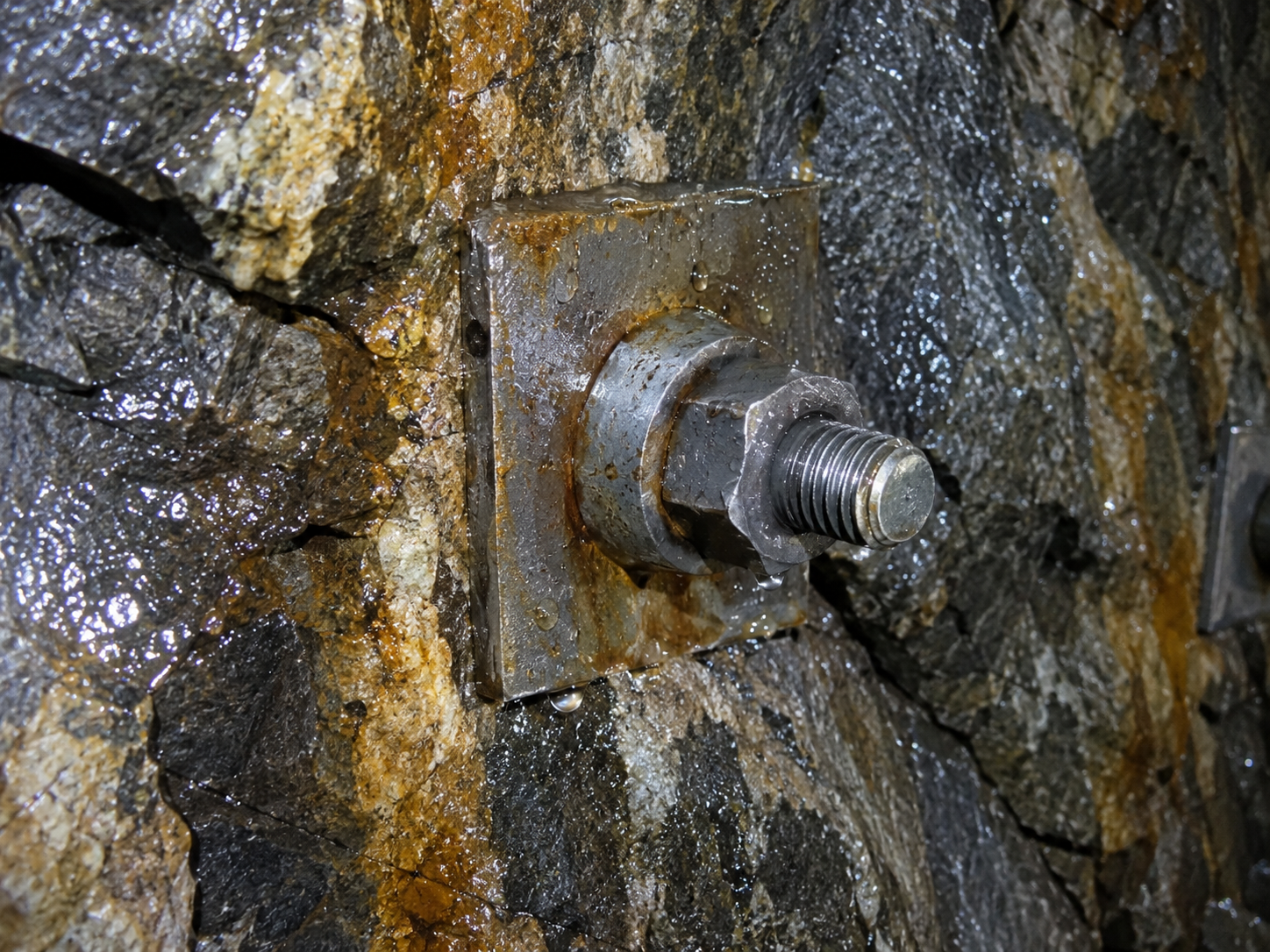

Freiliegender Hals und Kopf. Dies ist einer der am leichtesten zugänglichen Teile während der Installation und normalerweise einer der am meisten exponierten Teile. Es lohnt sich, dies in der Konstruktion und im Angebot ausdrücklich zu adressieren.

Schäden während Transport, Lagerung und Installation. Die Beschichtung kann beschädigt werden, bevor der Anker die Oberfläche erreicht. Daher sollten die Schutzanforderungen Handhabung, Lagerung, Inspektion, Ausbesserungsanstriche und Ablehnungskriterien umfassen, nicht nur die Werksbeschichtung.

Wenn der Lieferant „verzinkt", „Epoxidbeschichtung" oder „korrosionsbeständig" sagt, fragen Sie, welche dieser Punkte enthalten sind. Die Antwort sollte in den Zeichnungen, der Stückliste und dem Inspektionsplan sichtbar sein.

Schutzoptionen und ihre Grenzen

Es gibt keine Schutzmethode, die automatisch jede Ankerstange, Grundwasserbedingung und Auslegungslebensdauer korrigieren kann. Die Hauptoptionen haben unterschiedliche Zwecke.

Feuerverzinkung

Feuerverzinken bringt eine Zinkbeschichtung auf vorgefertigten Stahl auf. Es kann Opferschutz und Umweltbarrieren bieten. Die ISO 1461:2022 legt die allgemeinen Eigenschaften und Prüfverfahren für feuerverzinkte Überzüge auf vorgefertigten Stahlerzeugnissen fest, aber die Norm besagt auch, dass einzelne Produktnormen zusätzliche Anforderungen stellen können.

Verzinken ist eine praktische Wahl für geeignete Ankerkomponenten und mäßig korrosive Umgebungen. Es verhindert nicht, dass Anker korrodieren. Beschichtungsdicke, Oberflächenbehandlung, Entwässerung, Expositionsbedingungen, Schäden und der Schutz von Gewinden und Verbindungen können die Leistung beeinflussen. Saures oder chemisch aggressives Grundwasser kann andere oder zusätzliche Barrieren erfordern.

Für Käufer sind nützliche Fragen nicht nur „Ist es verzinkt?", sondern auch:

• Welche Teile sind verzinkt?
• Wie lauten die Beschichtungsspezifikationen und Prüfmethoden?
• Wurden das Schnittende, das Gewinde, die Kupplung und Schäden vor Ort behoben?
• Erfordert das Projekt zusätzliche Barrieren oder andere Materialien?

Epoxidharz und andere Barrierebeschichtungen

Epoxidbeschichtungen können eine Barriere auf der Stahloberfläche bilden. Wenn die verzinkte Oberfläche selbst als unzureichend angesehen wird oder wenn das Projekt ein bestimmtes Beschichtungssystem erfordert, werden sie normalerweise in Betracht gezogen.

Die Leistung beschichteter Anker hängt von Oberflächenvorbehandlung, Beschichtungsdicke, Haftung, Kontinuität, Aushärtung und Schadenskontrolle ab. Besondere Aufmerksamkeit sollte Gewinden, Schnittenden und Verbindungen gelten, da es schwierig ist, eine kontinuierliche Beschichtung an jeder Grenzfläche aufrechtzuerhalten. Beschichtungen, die in geraden Abschnitten intakt erscheinen, können dennoch beschädigte Kanten oder unvollständige Abdeckung an den Enden aufweisen.

Daher sollten die Spezifikationen das Beschichtungssystem, die abgedeckten Teile, die Abnahmeinspektion und Methoden zur Reparatur von Schäden festlegen. Epoxidbeschichtung allein ist keine vollständige Anforderung.

Zementschlämme oder Harzverkapselung

Zementschlämme und Harz können Lasten übertragen und eine physikalische Barriere um den Stahl bilden. Bei Dauerankern wird die Verkapselung typischerweise als Teil von Korrosionsschutzsystemen verwendet. Die FHWA-Richtlinie für Bodenanker beschreibt die Verwendung einer oder mehrerer Barriereschichten für Schutzsysteme und unterscheidet Verkapselungssysteme von Verpress-Schutzsystemen. Das angemessene Niveau hängt von der Auslegungslebensdauer, der Korrosivität der Umgebung, den Folgen eines Versagens und dem Ankersystem ab.

Für Ankerstangen ist dasselbe Prinzip relevant, aber nicht automatisch gleichwertig. Verpress- oder Harz-Ankerbolzen können entlang der Verbundlänge eine durchgehende Abdeckung aufweisen, während Hals, Platte, Mutter und freiliegendes Ende separate Details bleiben. Unvollständige Füllung, Hohlräume, verunreinigte Zementschlämme oder beschädigte Schutzkappen können Wasserwege schaffen.

Das kürzlich vorgestellte Hybrid-Ankersystem verdeutlicht, warum es notwendig ist, den Verkapselungsumfang klar zu spezifizieren. Die im August 2026 von Normet veröffentlichte Ankündigung des HX-Ankers beschreibt ein System, das sofortige Unterstützung bieten und dann in Bereichen, die zusätzliche Verankerung oder langfristigen Korrosionsschutz erfordern, mit Harz oder Zementschlämme verkapselt werden kann. Dies ist eine herstellerspezifische Systembeschreibung. Dies bedeutet nicht, dass jeder mechanische, reibungs- oder harzgebundene Anker durch das Vorhandensein von Zementschlämme oder Harz zu einem dauerhaften Korrosionsschutzsystem wird.

Doppelter Korrosionsschutz

Doppelter Korrosionsschutz wird in Verkaufsunterlagen manchmal lose verwendet. In der Ankerpraxis bezieht er sich typischerweise auf ein definiertes System mit mehreren Schutzbarrieren, typischerweise mit Verkapselung, Ummantelung oder Rohrleitung sowie geschützten Ankerdetails. Die genaue Definition und die erforderlichen Komponenten hängen von den geltenden Normen und Projektspezifikationen ab.

Das aktuelle Gewindestangensystem zeigt auch, warum separate Köpfe und Übergänge erforderlich sind. Die Produktliteratur kann die Vorverpress-Verkapselung für den Dauerbau mit Ankerkappen, Dichtungsvorrichtungen und optionalen verzinkten oder epoxidharzgebundenen Oberflächen kombinieren. Diese Elemente erfüllen unterschiedliche Funktionen. Die Nennung nur einer Spezifikation beschreibt nicht den gesamten Schutzumfang.

Ohne Zeichnungen ist dieser Begriff inakzeptabel. Käufer sollten fragen:

• Was sind diese beiden Hindernisse?
• Welche Teile von Spanngliedern und Verankerungen sind abgedeckt?
• Wie wird die Kontinuität von Kupplung, Übergangsabschnitt und Ankerkopf aufrechterhalten?
• Welche Tests, Aufzeichnungen und Installationsprüfungen beweisen, dass das System vollständig ist?

Glasfaserverstärkter Kunststoff und andere nichtmetallische Optionen

Glasfaserverstärkter Kunststoff (GFK) Ankerstangen sind nichtmetallisch und in Bereichen nützlich, in denen Schneidbarkeit, geringes Gewicht oder elektrochemische Korrosionsbeständigkeit wichtig sind. Die GFK-Produktlinie von CQ Rockbolt umfasst massive und hohle Verpressoptionen für den Bergbau, den Tunnelbau sowie temporäre oder spezifische dauerhafte Anwendungen.

Glasfaserverstärkter Kunststoff ist kein universeller Ersatz für Stahl. Die strukturelle Leistung, Verankerung, Verbindungsdetails, Feuer- oder Antistatik-Anforderungen und die Eignung für spezifische Bodenbedingungen müssen vom Projektteam bewertet werden. „Nichtmetallisch" bedeutet nicht, dass jedes Zubehör oder Installationsdetail automatisch geschützt wird. Platten, Muttern, Kupplungen und umgebende Stützsysteme müssen weiterhin berücksichtigt werden.

Variablen, die die langfristige Haltbarkeit bestimmen

Eine realistische Haltbarkeitsbewertung kombiniert Produkte mit Projekten. Die Hauptvariablen umfassen:

1. Umweltaggressivität

Wasserchemie, Chloridgehalt, Sulfate, Sulfide, pH-Wert, Luftfeuchtigkeit, Temperatur, Sauerstoffverfügbarkeit und das Vorhandensein von Streuströmen oder industriellen Schadstoffen können alle die Korrosion beeinflussen. „Nasses Erz" ist keine ausreichende Beschreibung. Der Käufer sollte die besten verfügbaren Grundwasser- und Expositionsdaten liefern und bekannte sowie noch zu testende Inhalte klar identifizieren.

Erforderliche Nutzungsdauer und Folgen eines Versagens

Temporäre Ankerbolzen für die Ortsbrust und dauerh
