Tipos de Pernos de Roca: Guía para Elegir el Anclaje Adecuado para su Proyecto

Elegir el perno de roca adecuado es crucial para la seguridad y estabilidad de cualquier proyecto geotécnico o minero. Con una variedad de tipos disponibles, cada uno con funciones y aplicaciones únicas, tomar una decisión informada puede ser complejo. Esta guía simplificará el proceso, ayudándole a comprender las diferentes opciones.

Este artículo explorará los tipos más comunes de pernos de roca, incluyendo anclajes mecánicos, inyectados y autoperforantes. Al comprender sus características y beneficios específicos, podrá seleccionar el anclaje perfecto que se adapte a las condiciones geológicas únicas y los requisitos operativos de su proyecto.

¿Qué son los Pernos de Roca?

Un perno de roca es una barra de acero larga utilizada en ingeniería geotécnica para estabilizar y reforzar excavaciones y formaciones rocosas. Esencialmente, funciona como un anclaje profundo, transfiriendo la carga desde el exterior inestable y expuesto de una masa rocosa a su interior más confinado y estable.

Este proceso, conocido como pernado de roca, mejora la resistencia al corte y la estabilidad general de la roca al "unir" capas sueltas o fracturadas en una sola estructura unificada y capaz de soportar carga. Los pernos de roca son un componente indispensable en la construcción de túneles, minas y taludes, donde se instalan para prevenir derrumbes y garantizar la integridad estructural a largo plazo.

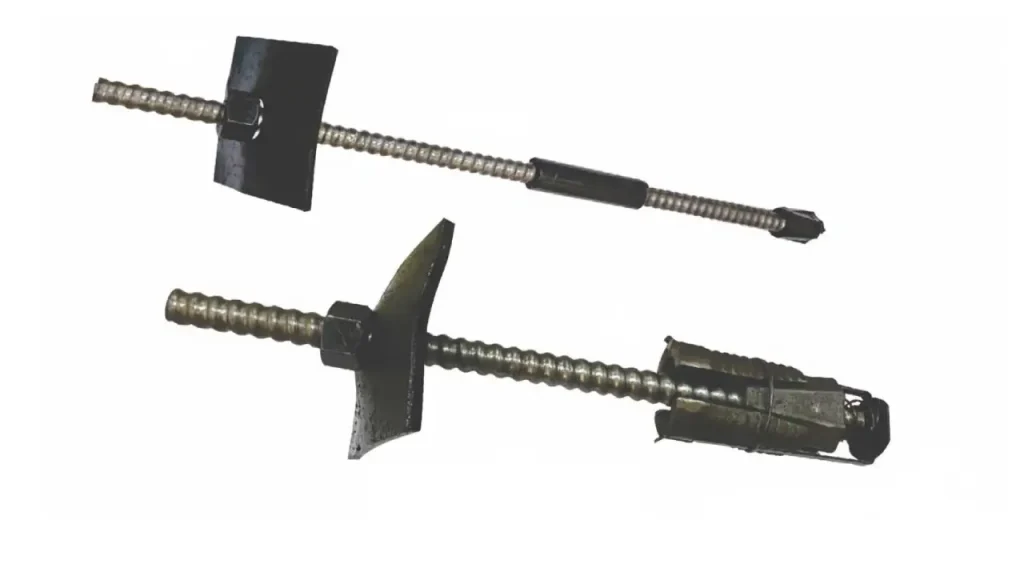

Tipos de Pernos de Roca

Pernos de Roca Recomendados

Perno de Roca Autoperforante Hueco para Inyección

Perno de Roca Mecánico de Cáscara Expansiva

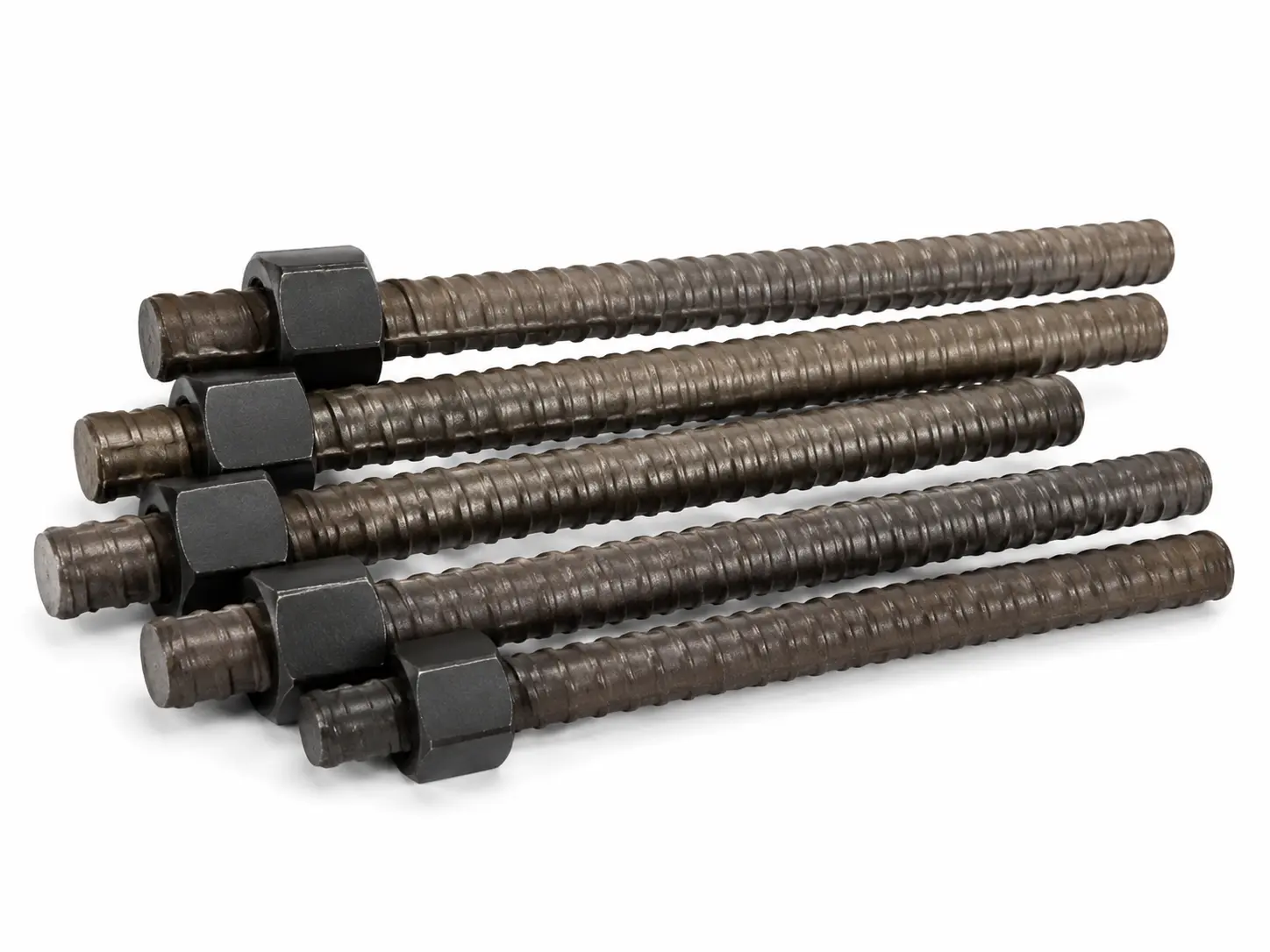

Barra de Anclaje de Acero Roscado Laminado de Precisión

Seleccionar el perno de roca correcto es esencial para garantizar la estabilidad y seguridad de un proyecto. Existen varios tipos de pernos de roca, cada uno diseñado para condiciones de terreno y aplicaciones específicas. Comprender las características de cada tipo de perno es clave para tomar una decisión informada que garantice el éxito y la longevidad del proyecto.

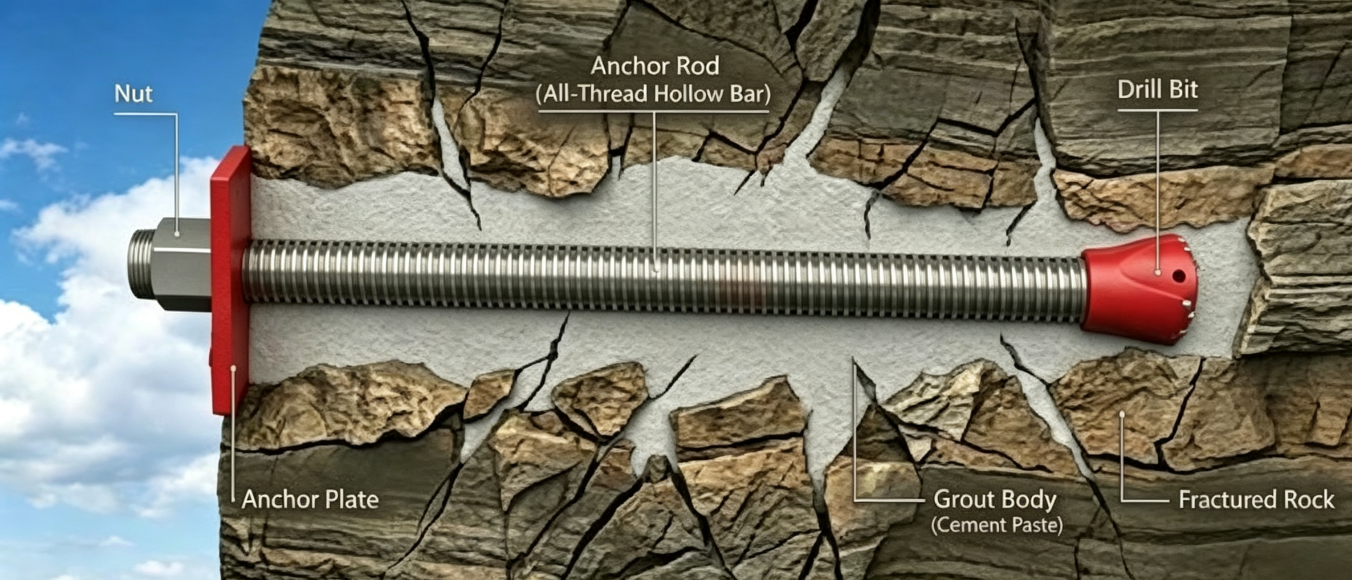

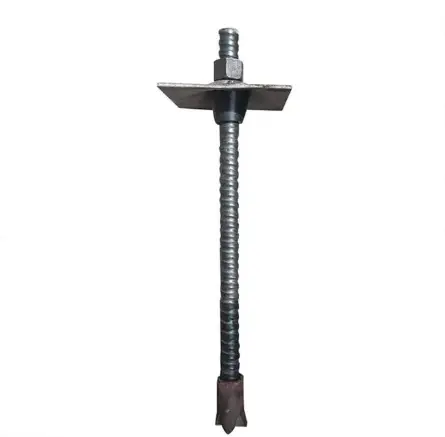

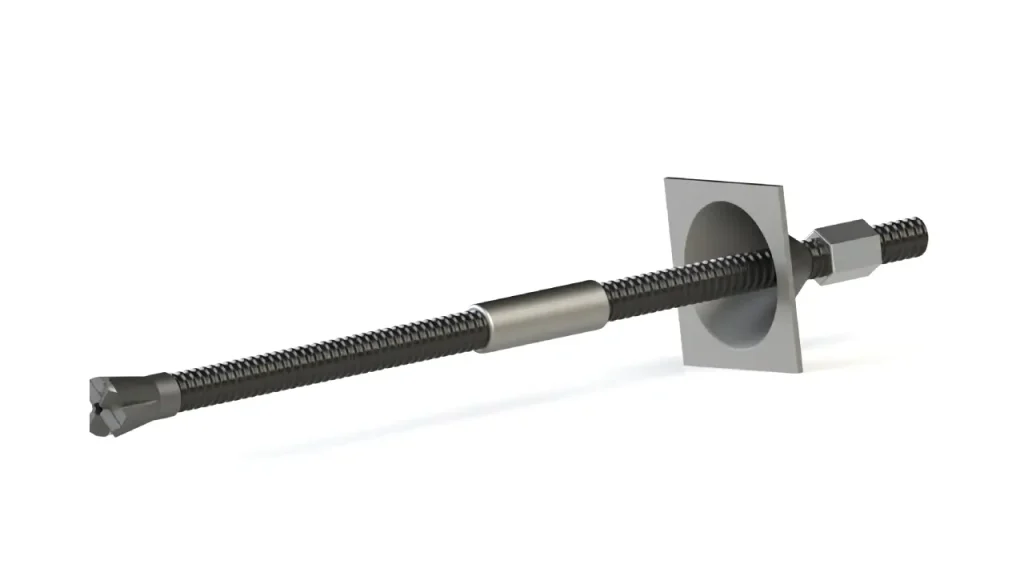

Perno de Roca Autoperforante

Los pernos de roca autoperforantes, también conocidos como barras huecas, están diseñados para perforación e inyección simultáneas. Son particularmente efectivos en condiciones de terreno difíciles, como roca fracturada o suelo suelto, donde los métodos de perforación convencionales provocarían el colapso del barreno. Este sistema integrado aumenta la eficiencia y reduce el tiempo de instalación.

El núcleo hueco permite la inyección de lechada o resina a través del propio perno, que llena los vacíos circundantes y crea una unión fuerte y continua con la masa rocosa. Esto mejora la capacidad de carga del perno y proporciona una excelente protección contra la corrosión, convirtiéndolo en una opción confiable tanto para aplicaciones temporales como permanentes en geología compleja.

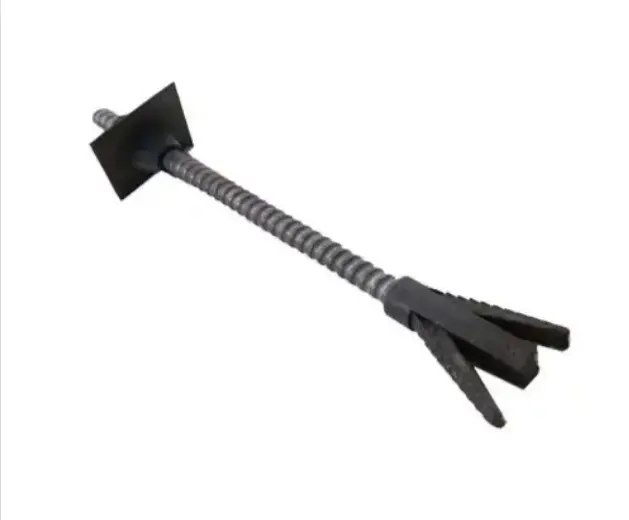

Perno de Roca Mecánico de Cáscara Expansiva

Los pernos de roca mecánicos de cáscara expansiva utilizan un sistema mecánico para anclarse dentro de la roca. El perno cuenta con una cáscara expansiva en un extremo que, al instalarse, se expande y presiona contra la pared del barreno. Esto crea un agarre seguro que proporciona un soporte inmediato y de alta capacidad.

Estos pernos son muy efectivos en roca dura y competente donde se puede lograr un bloqueo mecánico seguro. Se utilizan comúnmente en ingeniería civil y minería para soporte temporal y permanente donde se requiere una alta capacidad de carga y pueden tensarse después de la instalación para proporcionar soporte activo a la masa rocosa.

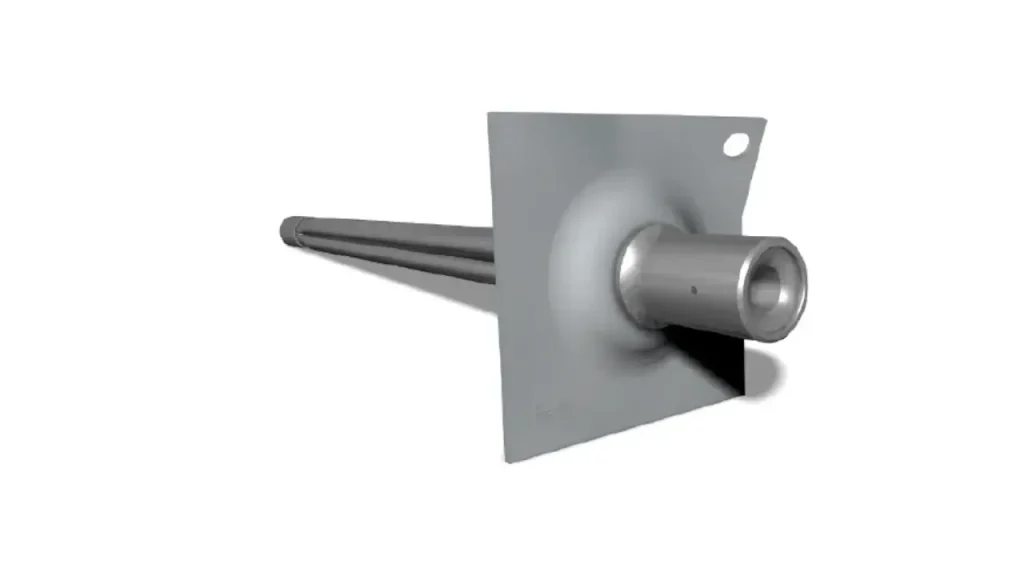

Perno de Roca Swellex

Los pernos de roca Swellex son un tipo único de perno de fricción que se basa en la expansión hidráulica. El perno consiste en un tubo de acero plegado que se inserta en un barreno pre-perforado. Luego se inyecta agua a alta presión en el tubo, lo que hace que se expanda y se adapte a la forma irregular del barreno. Esto crea una fuerte unión por fricción a lo largo de toda su longitud.

Este método de instalación es muy rápido y seguro, ya que elimina la necesidad de inyección y puede realizarse rápidamente en una variedad de condiciones. Los pernos Swellex son particularmente adecuados para condiciones de terreno donde se requiere soporte inmediato y de longitud completa, como en túneles y cámaras subterráneas.

Los pernos de roca se pueden clasificar según su mecanismo de soporte y método de instalación. A continuación, se presenta una tabla que detalla las diferencias clave y las aplicaciones de varios tipos de pernos de roca.

Cómo Cada Tipo de Perno de Roca Proporciona Soporte

Un perno de anclaje mecánico proporciona soporte activo al ser tensado después de la instalación. La tensión crea una fuerza de compresión en la roca, lo que aumenta su estabilidad. Esto es ideal para roca dura donde el anclaje puede fijarse de forma segura.

Un perno de roca inyectado, por otro lado, es un sistema de soporte pasivo. Está completamente adherido a la roca circundante con una lechada o resina, que se solidifica con el tiempo. Proporciona soporte al resistir cualquier movimiento de corte o tracción de la masa rocosa después de que la lechada haya fraguado.

Los pernos de fricción también son pasivos, y dependen completamente de la presión radial ejercida sobre las paredes del barreno. Cuando se instalan, se expanden contra la roca, proporcionando resistencia por fricción inmediata a cualquier movimiento de la masa rocosa.

Los anclajes autoperforantes ofrecen un mecanismo de soporte dual único. Se consideran activos porque a menudo se tensan, pero también proporcionan soporte pasivo de la lechada que se inyecta simultáneamente con la perforación, que adhiere toda la longitud del perno a la roca.

¿Cómo Elegir los Pernos de Roca Adecuados?

Elegir el perno de roca correcto es una decisión crítica que depende de un análisis exhaustivo de las condiciones geológicas específicas del proyecto, los requisitos de diseño y el presupuesto. No existe una solución única para todos, ya que un perno que funciona bien en un tipo de roca puede ser ineficaz en otro. El proceso de selección requiere un enfoque sistemático para garantizar que el anclaje elegido proporcione el soporte necesario, mientras sigue siendo rentable y fácil de instalar.

• Condiciones Geológicas: El factor más importante es la propia masa rocosa. Debe considerar la resistencia de la roca, el grado de fracturación y la presencia de agua o elementos corrosivos. Una roca competente y dura puede ser adecuada para un anclaje mecánico, mientras que una roca muy fracturada o débil puede requerir un perno autoperforante o totalmente inyectado.
• Requisitos del Proyecto: El propósito del perno de roca es clave. ¿Es para soporte temporal en una excavación superficial o para la estabilización permanente de un túnel profundo? Los pernos temporales pueden ser más simples y menos costosos, mientras que los pernos permanentes requieren una protección contra la corrosión más robusta y durabilidad a largo plazo.
• Mecanismo de Soporte: Debe decidir si necesita un sistema de soporte "activo" o "pasivo". Los pernos activos, como los anclajes mecánicos tensados, proporcionan refuerzo inmediato. Los pernos pasivos, como las barras totalmente inyectadas, proporcionan soporte solo después de que ocurre algún movimiento del terreno.
• Método de Instalación: Las condiciones del sitio y el equipo disponible influirán en la elección. En espacios confinados o terreno inestable, un anclaje autoperforante que combina perforación e inyección puede ser mucho más eficiente que un proceso tradicional de dos pasos.
• Costo y Presupuesto: Finalmente, el presupuesto general jugará un papel. Si bien los pernos de mayor calidad o más especializados pueden tener un costo inicial más alto, a menudo pueden ahorrar dinero a largo plazo al reducir el tiempo de instalación, prevenir fallas del terreno y minimizar el mantenimiento.

Conclusión

En conclusión, la selección de un perno de roca es una decisión de ingeniería crítica que impacta directamente en la seguridad y el éxito de su proyecto. Al considerar cuidadosamente las condiciones del terreno, los requisitos del proyecto y las ventajas específicas de cada tipo de perno, puede asegurarse de elegir la solución más efectiva y confiable para la estabilidad a largo plazo.

Comprender las diferencias entre los sistemas de soporte activo y pasivo, y los roles de los anclajes mecánicos, inyectados y autoperforantes, le permite tomar una decisión profesional y segura. El anclaje correcto no solo proporciona el soporte necesario, sino que también contribuye a la eficiencia general y la rentabilidad del proyecto.
