¿Cómo Mejoran los Anclajes de Resina la Estabilidad del Terreno?

En el soporte de minería subterránea, la perforación de túneles, la excavación de taludes y la construcción de cavernas subterráneas, la estabilidad del terreno no depende de un solo material. Depende de si el sistema de soporte del terreno completo coincide con la geología, el método de excavación, las condiciones del agua subterránea, los cambios de tensión y la capacidad de instalación.

Como enfoque común en el anclaje geotécnico, los anclajes de resina conectan la barra, el material de anclaje y la masa rocosa circundante en un sistema de transferencia de carga. Esto ayuda a controlar la apertura de juntas, la separación de estratos y la deformación localizada.

Desde una perspectiva industrial, el valor del anclaje con resina no se limita a mejorar la capacidad de fijación de un perno individual. Proporciona una sujeción temprana para el soporte del terreno. En la minería subterránea y la perforación de túneles, la excavación a menudo provoca una redistribución de tensiones en la roca circundante. Si las zonas sueltas, las interfaces de estratificación o las áreas fracturadas no se sujetan a tiempo, pueden convertirse en caídas de rocas, hundimientos del techo, convergencias o inestabilidad localizada.

Comprensión de los Anclajes Adheridos con Resina en el Soporte de Terreno Moderno

El soporte de terreno moderno se centra en la coordinación del sistema en lugar de simplemente aumentar el número de pernos de roca. Los equipos de ingeniería normalmente consideran conjuntamente el refuerzo interno de la roca, el soporte superficial, el soporte estructural, el drenaje y la monitorización.

Los anclajes adheridos con resina se utilizan comúnmente para el refuerzo interno de la masa rocosa. Pueden trabajar junto con malla de alambre, hormigón proyectado, pernos de cable, arcos metálicos y otros sistemas de soporte subterráneo.

En roca dura competente, el objetivo principal puede ser evitar el movimiento de bloques controlado por juntas. En roca estratificada, el enfoque suele estar en controlar la separación de estratos y desarrollar una estructura de carga compuesta. En el soporte de roca fracturada o terreno débil, la longitud de anclaje, la disposición de los pernos, el momento de instalación y la capacidad de deformación del sistema de soporte se vuelven más importantes. Por lo tanto, los anclajes de resina deben cumplir un objetivo definido de control del terreno en lugar de seleccionarse sin referencia a la geología.

¿Qué son los Anclajes Adheridos con Resina y Cómo Funcionan?

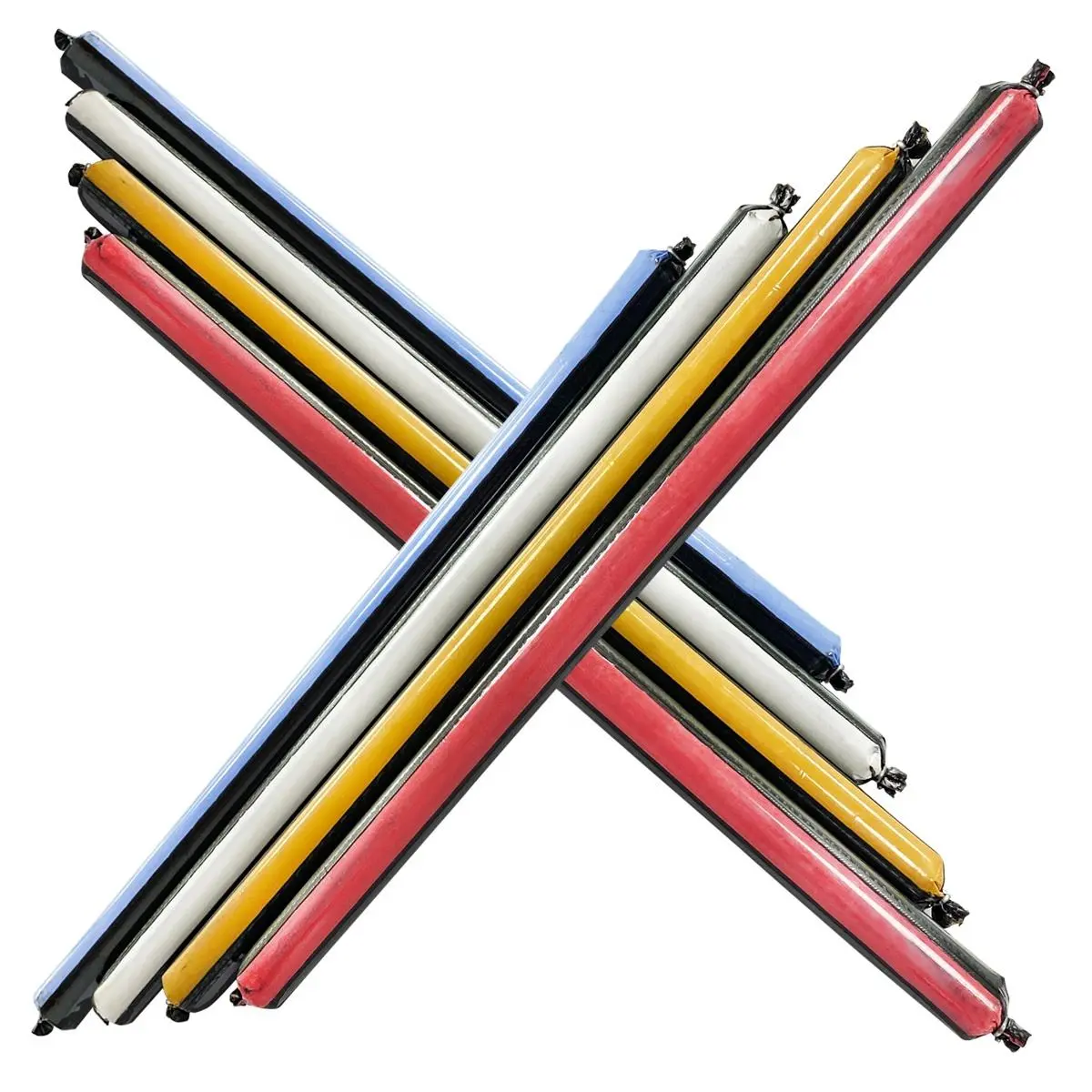

Los anclajes adheridos con resina utilizan cápsulas de resina o materiales de anclaje similares para fijar una barra dentro de un agujero perforado. Durante la instalación, la resina se mezcla, reacciona y cura dentro del tiempo requerido. La barra, el cuerpo de resina y la pared del agujero forman entonces una zona de anclaje conectada.

En comparación con los sistemas que se basan únicamente en la fricción o el anclaje puntual, el anclaje con resina pone un mayor énfasis en la adhesión y la distribución de la carga a lo largo de la longitud de anclaje.

En la práctica industrial, un perno de roca no es una categoría de producto única con un solo mecanismo de trabajo. Los proyectos pueden utilizar anclajes de resina, pernos inyectados, pernos mecánicos, pernos de fricción, pernos de cable o anclajes autoperforantes. Su comportamiento de carga, secuencia de instalación y condiciones de terreno adecuadas difieren. La pregunta clave de diseño es si el soporte debe controlar la relajación superficial, el refuerzo profundo, la separación de estratos, los bloques suspendidos o la inestabilidad por delante del frente de excavación.

Principio de Funcionamiento de los Sistemas de Anclaje con Resina

El propósito básico de un sistema de anclaje con resina es transferir la carga de la roca inestable a la barra y luego distribuir esa carga a través de la zona de anclaje hacia un terreno más estable. El proceso típico incluye la perforación, la colocación de las cápsulas de resina, la inserción y el giro de la barra, permitir que la resina cure, instalar la placa de apoyo y la tuerca, y completar cualquier pretensado y verificación de calidad requeridos.

Para un procedimiento de instalación de pernos de roca, el diámetro del agujero, la profundidad, el estado de la pared, la selección de la resina, el tiempo de mezcla, el tiempo de curado y la especificación de la barra pueden afectar el resultado. Una mezcla incompleta, el exceso de agua, la inserción insuficiente de la barra o la carga del perno antes de que la resina haya curado pueden reducir el rendimiento de transferencia de carga del sistema de anclaje.

Aplicaciones de los Anclajes de Resina en Proyectos de Ingeniería

Los anclajes de resina se utilizan comúnmente donde se requiere una sujeción temprana del terreno. Sus aplicaciones incluyen el soporte de techo y paredes en galerías mineras, el refuerzo de túneles, la excavación de cavernas subterráneas, la estabilización local de taludes y el soporte de roca para la excavación de cimientos.

Los equipos de ingeniería normalmente no seleccionan un sistema basándose únicamente en si se utiliza resina. Evalúan la integridad de la masa rocosa, las discontinuidades estructurales, el agua subterránea, la luz de excavación, la vida útil, el equipo disponible y los requisitos de aceptación antes de elegir un sistema de soporte del terreno. Para el soporte a largo plazo, entornos húmedos o condiciones corrosivas, también se deben considerar la durabilidad, las medidas de sellado y la monitorización futura.

Soporte en Minería y Obras Subterráneas

En la minería subterránea, las condiciones del techo, las paredes y las intersecciones pueden variar significativamente. Los frentes de desarrollo pueden experimentar separación de estratos, hundimiento del techo, desconchamiento de paredes o riesgos relacionados con estallidos de roca debido a la excavación, voladuras, influencia minera o concentración de tensiones.

El soporte del techo de la mina debe proporcionar una sujeción rápida mientras trabaja junto con malla de alambre, hormigón proyectado y, cuando sea necesario, componentes de soporte deformables.

Los anclajes de resina se utilizan a menudo para establecer un soporte activo del terreno. Al anclar y pretensar la masa rocosa, pueden sujetar las capas sueltas y ayudar a que los bloques de roca individuales actúen como una estructura de carga más integrada.

En comparación, el hormigón proyectado, la malla y los arcos metálicos a menudo proporcionan retención superficial o soporte estructural. En la práctica, el soporte de terreno activo vs. pasivo rara vez es una decisión excluyente. El soporte minero eficaz normalmente combina ambos enfoques.

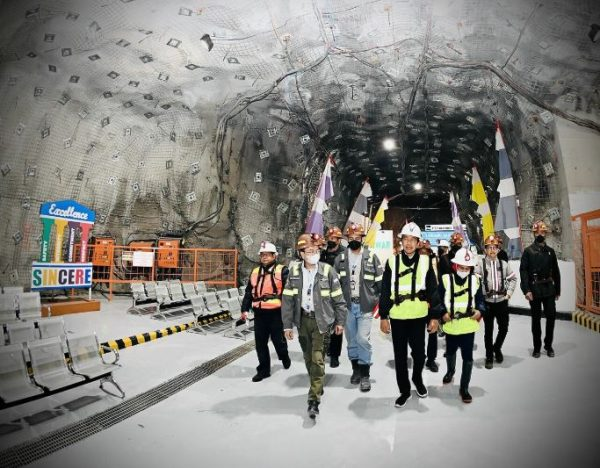

Construcción de Túneles y Estabilización de Taludes

En la perforación de túneles, las condiciones del terreno pueden cambiar rápidamente de roca dura competente a zonas falladas, terreno meteorizado, capas débiles o formaciones portadoras de agua. Cerca del perímetro de excavación y del frente del túnel, la estabilización del frente del túnel y la sujeción temprana de la roca son particularmente importantes. Si se produce una relajación significativa antes de establecer el revestimiento inicial, el riesgo de construcción y la dificultad posterior pueden aumentar.

En proyectos de taludes, los anclajes para estabilización de taludes pueden ayudar a controlar el movimiento localizado cerca de posibles superficies de deslizamiento y trabajar junto con sistemas de drenaje, protección de taludes y monitorización. Tanto en aplicaciones de túneles como de taludes, las medidas de anclaje deben basarse en la investigación geológica y el diseño de ingeniería. Los anclajes de resina no deben tratarse como una solución universal para todas las condiciones del terreno.

Ventajas del Anclaje Adherido con Resina para el Refuerzo del Terreno

Los anclajes adheridos con resina son ampliamente considerados en el soporte de terreno minero y el soporte de túneles porque pueden adaptarse a ciclos de construcción que requieren velocidad, capacidad de carga temprana y coordinación del sistema.

Su valor no debe verse únicamente como una característica del producto. La consideración más importante es la ventana de control del terreno después de la excavación. Establecer una sujeción efectiva antes de que la masa rocosa se relaje significativamente es a menudo más valioso que intentar un refuerzo después de que se haya desarrollado la deformación.

Instalación Rápida y Adhesión Fuerte

Cuando las condiciones del agujero y los procedimientos de instalación son adecuados, el anclaje con resina puede acortar el tiempo entre la perforación y el anclaje inicial. Para galerías mineras y frentes de túnel de avance rápido, esto puede ayudar a establecer el soporte del terreno de manera oportuna.

Sin embargo, una instalación más rápida no significa menores requisitos de control de calidad. Un proceso de instalación de pernos de roca aún debe seguir el tamaño de agujero, la profundidad, la configuración de la resina, el proceso de mezcla y el tiempo de curado especificados. Un perno que se puede insertar no es necesariamente un perno que ha formado un anclaje fiable.

Rendimiento Fiable de Transferencia de Carga

La transferencia de carga es un tema central en la evaluación del soporte con pernos de roca. Después del curado, la barra anclada puede transferir la carga a través de la unión de resina a la pared del agujero y la roca circundante, reduciendo el movimiento relativo entre bloques de roca localizados.

En roca estratificada, los pernos de roca dispuestos adecuadamente pueden ayudar a controlar la separación de estratos. En roca diaclasada, pueden mejorar las condiciones de sujeción entre bloques de roca.

Sin embargo, la transferencia de carga no está determinada únicamente por la resina. La resistencia de la barra, la longitud de anclaje, el espaciado de los pernos, el tamaño de la placa de apoyo, el pretensado, las propiedades de la masa rocosa y el momento del soporte son importantes. Centrarse únicamente en la capacidad individual del perno puede pasar por alto los objetivos a nivel de sistema del soporte de terreno subterráneo.

Adaptabilidad a Condiciones Complejas

Las condiciones complejas pueden incluir juntas y fracturas extensas, resistencia variable de la roca, influencia de fallas, perturbación del agua subterránea, efectos de excavación repetidos o espacio de instalación restringido. En estas condiciones, los equipos de ingeniería deben evaluar si el soporte de roca fracturada requiere patrones de pernos más densos, zonas de refuerzo más largas, soporte superficial adicional o un sistema alternativo más adecuado para agujeros inestables.

Los anclajes de resina pueden ser parte de una solución efectiva en terrenos complejos, pero su aplicabilidad sigue estando limitada por la estabilidad del agujero, la capacidad del equipo y la calidad de la instalación. Donde hay un colapso severo del agujero, entrada de agua o pérdida del retorno de perforación, el método de construcción debe reevaluarse en lugar de simplemente aumentar la cantidad de resina o la densidad de los pernos.

Anclajes de Resina vs. Métodos Tradicionales de Soporte del Terreno

Desde la perspectiva de un sistema de soporte del terreno, los anclajes de resina no son un simple reemplazo de los métodos tradicionales. Los pernos mecánicos pueden ser adecuados para condiciones que requieren un anclaje puntual rápido. Los pernos de fricción pueden proporcionar una sujeción por fricción inmediata. Los pernos inyectados se centran más en el relleno de la lechada, la adhesión y el refuerzo a largo plazo. La malla de alambre y el hormigón proyectado retienen la roca superficial y ayudan a prevenir el desprendimiento localizado.

Al seleccionar un enfoque de soporte de roca, los equipos de ingeniería deben preguntarse: ¿Qué profundidad tiene la zona suelta? ¿El modo de falla esperado es el movimiento de bloques o la deformación general de la masa rocosa? ¿Es significativa el agua subterránea? ¿Qué tan rápido debe instalarse el soporte inicial? ¿El soporte es temporal o a largo plazo?

Estas preguntas determinan si el anclaje con resina debe usarse como soporte primario, soporte suplementario o como parte de métodos combinados de soporte del terreno.

Perno Hueco Autoperforante Pretensado con Resina Incorporada para Refuerzo Avanzado

En terrenos débiles, fracturados o con agua donde los agujeros son difíciles de mantener, la secuencia convencional de perforar primero, insertar la barra después y luego completar el anclaje puede implicar un mayor riesgo de instalación. En estas condiciones, los anclajes autoperforantes pueden integrar la perforación, la instalación de la barra y la posterior inyección o anclaje, reduciendo el período durante el cual un agujero abierto permanece sin soporte.

Desde una perspectiva industrial, las barras huecas autoperforantes combinadas con conceptos de anclaje con resina o pretensado pueden soportar refuerzo avanzado, estabilización del frente del túnel y fortalecimiento localizado en terrenos difíciles. Este enfoque depende de la compatibilidad total del sistema, incluyendo brocas, conexiones de barras, capacidad del equipo de perforación, método de inyección, medidas de sellado y espacio de trabajo disponible.

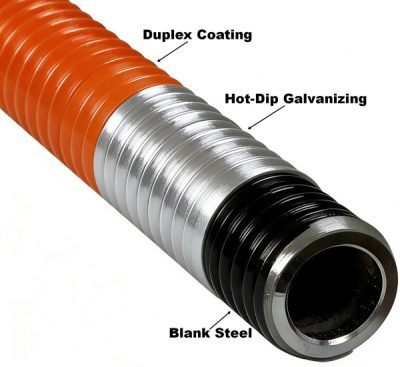

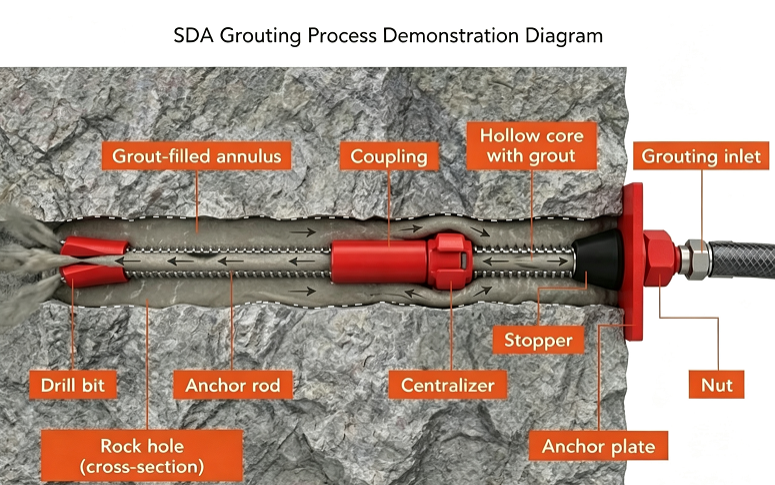

Combinación de Tecnología de Anclaje Autoperforante y con Resina

El principal beneficio de un perno de roca autoperforante es que puede reducir una transición sensible en la instalación convencional: el período entre completar un agujero e instalar la barra de refuerzo. Donde el terreno está fracturado, los agujeros colapsan fácilmente o el agua subterránea es significativa, la perforación continua y la instalación permanente de la barra pueden mejorar la continuidad de la construcción.

Cuando se combina con el anclaje con resina, el sistema debe evaluarse en cuanto a la compatibilidad del material y el procedimiento, incluyendo el estado de la superficie de la barra, la configuración del anclaje, la secuencia de instalación, los requisitos de curado y las disposiciones de pretensado. Un perno de anclaje autoperforante para túneles debe seleccionarse de acuerdo con la geología real y el método de diseño aprobado, no simplemente porque se describa como autoperforante.

Características Clave del Perno Hueco Autoperforante Pretensado con Resina Incorporada

Este tipo de sistema de anclaje puede proporcionar un mayor grado de integración de la instalación y puede reducir las transiciones de proceso en condiciones adecuadas. El pretensado o la sujeción activa pueden ayudar a mejorar el confinamiento de la masa rocosa antes de que ocurra una deformación significativa, pero los requisitos reales de tensado y precarga deben provenir siempre del diseño del proyecto.

Para la minería subterránea y la perforación de túneles, las características del sistema deben corresponder al riesgo real. Cuando la principal preocupación es el desconchamiento superficial, se deben reforzar el soporte superficial y la coordinación de los pernos. Cuando existe terreno débil por delante del frente, puede ser necesario un soporte avanzado y la estabilización del frente del túnel. Cuando la principal preocupación es la fluencia a largo plazo o la deformación por alta tensión, también se deben considerar la ductilidad del soporte, la capacidad de deformación y la monitorización.

Aplicaciones de los Sistemas de Anclaje con Resina Autoperforantes

Un sistema de anclaje con resina autoperforante puede utilizarse en terrenos débiles, fracturados o sensibles al tiempo. También puede considerarse para la reparación de túneles, el refuerzo subterráneo local y la estabilización de taludes. Su rango de aplicación real debe determinarse mediante la revisión del diseño, secciones de prueba y monitorización en campo.

Un malentendido común en la industria es considerar un sistema de anclaje autoperforante como una solución automática para cada condición geológica difícil. En realidad, el desgaste de la broca, las conexiones de la barra, los parámetros de perforación, la calidad de la inyección, las vías de drenaje y el acceso al equipo afectan el rendimiento. Un refuerzo del terreno fiable resulta del control combinado del diseño, los materiales, el equipo y la práctica de instalación.

¿Cómo Seleccionar los Anclajes de Resina Adecuados?

Al seleccionar anclajes de resina, el objetivo del soporte debe definirse antes de elegir la barra y el material de anclaje. Para los equipos de adquisiciones, las especificaciones y los plazos de entrega son importantes, pero es igualmente necesario confirmar que los componentes seleccionados sean compatibles con el sistema de soporte con pernos de roca diseñado, incluyendo barras, tuercas, placas, cápsulas de resina y equipo de instalación.

Evaluar las Condiciones del Terreno

Las condiciones del terreno definen los límites básicos de una solución de anclaje geotécnico. Los equipos de ingeniería deben evaluar la resistencia de la roca, las juntas y fracturas, la orientación de la estratificación, el agua subterránea, la meteorización, las condiciones de tensión y los posibles modos de falla.

En roca dura competente, el enfoque puede estar en los bloques localizados y las discontinuidades estructurales. En áreas con alta demanda de soporte de roca fracturada, el rango de refuerzo, la densidad del soporte y los métodos de soporte combinados requieren una evaluación más detallada.

Donde la estabilidad del agujero es pobre, un procedimiento de instalación de pernos de roca convencional puede ser difícil de ejecutar de manera fiable. Puede ser necesario evaluar el soporte temporal, el entubado, los métodos de perforación especializados o los anclajes autoperforantes. Una buena selección no es simplemente elegir un componente más resistente. Es elegir un sistema que pueda instalarse de manera fiable de principio a fin en las condiciones reales del sitio.

Considerar los Requisitos del Proyecto

Diferentes proyectos tienen diferentes prioridades de soporte del terreno. Las galerías mineras pueden enfatizar la velocidad de desarrollo, la seguridad del techo y la deformación inducida por la minería. Los túneles de transporte pueden poner un mayor énfasis en el control de la convergencia, la durabilidad y el espacio de trabajo restringido. Los proyectos de taludes a menudo se centran en las posibles superficies de deslizamiento, el drenaje y la monitorización a largo plazo.

Por lo tanto, los anclajes de resina deben seleccionarse en relación con la vida útil requerida del soporte, la secuencia de instalación, los criterios de aceptación, las condiciones de mantenimiento y el nivel de riesgo. En áreas de mayor riesgo, las pruebas de extracción, las comprobaciones de par, los registros de instalación y la monitorización del desplazamiento pueden ayudar a verificar si el sistema de soporte con pernos de roca está cumpliendo su función de diseño prevista.

Consideraciones de Instalación para Anclajes de Resina

El rendimiento de los anclajes de resina depende en gran medida de la calidad de la instalación. Incluso si la barra y el material de resina cumplen con los requisitos de diseño, las desviaciones en la perforación, la mezcla, el curado o la instalación de la placa pueden reducir el rendimiento del soporte del terreno. Las pautas generales de la industria no pueden reemplazar los planos del proyecto, los métodos de trabajo aprobados o los requisitos de aceptación.

Preparación Adecuada de la Perforación

La preparación de la perforación es la base de la instalación de pernos de roca. La ubicación, inclinación, longitud y diámetro del agujero deben cumplir con el diseño. El polvo, el agua, el colapso y el daño a la pared del agujero deben identificarse y registrarse. Si el agujero no puede permanecer estable durante la instalación de la barra y el curado de la resina, el método de instalación debe ajustarse rápidamente.

En terrenos complejos, la información de perforación también son datos importantes de monitorización del terreno. El progreso anormal de la perforación, el atasco, la caída de rocas, la pérdida de retorno o la entrada de agua pueden indicar que las condiciones reales del terreno difieren de las expectativas. Informar estos signos rápidamente ayuda al equipo del proyecto a ajustar el sistema de soporte subterráneo antes de que los problemas se vuelvan más graves.

Activación y Curado Correctos de la Resina

Las cápsulas de resina deben mezclarse y curarse bajo las condiciones especificadas. Los instaladores deben controlar los procedimientos de inserción, giro, espera y fijación para evitar una mezcla incompleta, movimiento prematuro de la barra o apriete incorrecto de la placa de apoyo. Para los anclajes de resina pretensados, el trabajo posterior debe comenzar solo después de que se haya alcanzado la condición de curado requerida.

El control de calidad no debe detenerse en confirmar que se ha instalado un perno. Un proceso completo de prueba de pernos de roca y aceptación puede incluir registros de instalación, pruebas de extracción de muestra, comprobaciones de par, inspección visual, contacto de la placa de apoyo y observaciones de deformación de la masa rocosa. Para los sistemas de soporte del terreno a largo plazo, la monitorización continua es igualmente importante porque el rendimiento del soporte debe confirmarse en última instancia a través de la estabilidad del propio terreno.

Tendencias de Desarrollo Futuro del Anclaje Adherido con Resina

El futuro del soporte de minería subterránea y el soporte de túneles pondrá un mayor énfasis en la integración del sistema, la información digital y la adaptabilidad a las condiciones del terreno. A medida que aumenta la profundidad de la minería, se expande el desarrollo del espacio subterráneo y los proyectos geológicos complejos se vuelven más comunes, la selección de soporte basada únicamente en la experiencia se vuelve menos suficiente.

Un sistema de soporte del terreno requerirá cada vez más el uso coordinado de pernos de roca, pernos de cable, hormigón proyectado, malla, componentes deformables y equipos de monitorización. Los registros de instalación, los parámetros de perforación, los datos de convergencia y la información de carga del soporte también se volverán más importantes para la evaluación dinámica.

La tecnología de anclaje con resina continuará desarrollándose hacia una mejor compatibilidad con terrenos difíciles, una trazabilidad de instalación mejorada y prácticas de construcción más seguras.

Conclusión: Elegir Anclajes de Resina Fiables para el Soporte del Terreno

Los anclajes de resina son una parte importante del anclaje geotécnico y el soporte del terreno, pero su papel siempre debe considerarse dentro del contexto completo de la ingeniería. En la minería subterránea, la perforación de túneles, la estabilización de taludes y los proyectos de cavernas subterráneas, la estabilidad a largo plazo no depende de un solo componente, sino de si la evaluación geológica, el diseño del soporte, la calidad de la instalación, la transferencia de carga, el soporte combinado y la monitorización forman un proceso de control completo.

Donde los proyectos necesitan controlar la relajación superficial, la separación de estratos, el movimiento de bloques controlado por juntas o la deformación temprana después de la excavación, los anclajes adheridos con resina configurados adecuadamente pueden proporcionar un soporte efectivo. Los equipos de ingeniería aún deben seleccionar el tipo de perno de roca y el sistema de soporte del terreno apropiados de acuerdo con las condiciones del terreno, la capacidad de instalación y los requisitos de servicio, luego verificar el rendimiento a través de una instalación, prueba y monitorización adecuadas.

Para la correspondencia del sistema de soporte específico del proyecto, póngase en contacto con el equipo técnico de CQ Rockbolt.
