Hohlgewindestangen: Funktionsweise in selbstbohrenden Ankersystemen

Hohlgewindestangen sind die Stahlstabkomponente, die in vielen Selbstbohrankersystemen verwendet wird. Ihr hohler Kern bietet einen Kanal für den Spül- und Injektionsmörtel, während das durchgehende Außengewinde die Verbindung kompatibler Kupplungen, Muttern und Ankerplatten ermöglicht. In der Geotechnik wird der Stab nicht isoliert ausgewählt: Bodenverhältnisse, Bohrmeißel, Bohrgeräte, Injektionsverfahren, Bemessungslasten, Korrosionsbelastung und die Projektspezifikationen sind alle von Bedeutung.

Diese Anleitung erklärt, wo Hohlgewindestangen eingesetzt werden, was die R- und T-Gewindefamilien in der Praxis bedeuten und wie man eine Größendiskussion beginnt, ohne eine Kataloggröße als Bemessungsempfehlung zu behandeln.

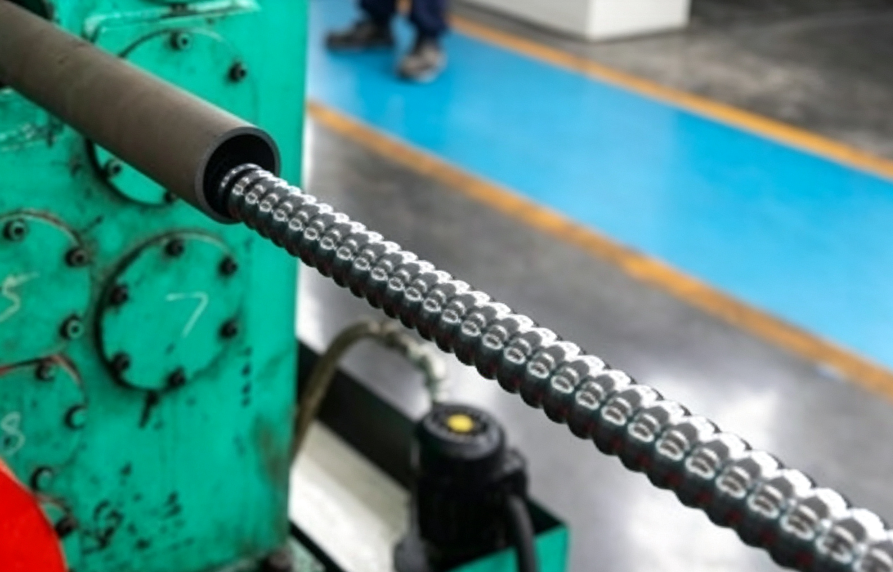

Was ist eine Hohlgewindestange?

Eine Hohlgewindestange ist ein Stahlstab mit durchgehendem Gewinde und einer zentralen Bohrung. Wenn sie mit einem Opferbohrmeißel, Kupplungen, Ankerplatten und Muttern montiert wird, bildet sie einen Teil eines Selbstbohrankersystems. Die Stange kann während der Installation als Bohrgestänge und Injektionskanal dienen und verbleibt anschließend als Stahlbewehrungselement im fertigen System.

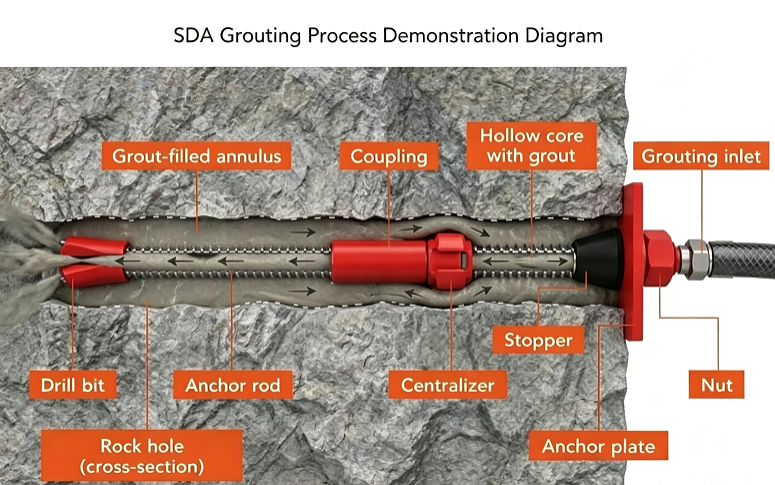

In einer Systemabbildung ist die mit „Ankerstange“ bezeichnete Komponente die Hohlgewindestange. Sie transportiert während der Installation Injektionsmörtel durch ihre zentrale Bohrung und verbleibt nach der Installation als Stahlbewehrungselement.

Bei Hohlstab-Mikropfählen beschreibt die Federal Highway Administration den Typ E als Bohren mit Injektionsmörtelinjektion durch einen Stahlstab mit durchgehendem Hohlkerngewinde und Opfermeißel, sodass Bohren und Verpressen in einem Arbeitsgang abgeschlossen werden.

Wie eine Hohlgewindestange in einem Selbstbohrsystem funktioniert

1. Während des Bohrens und Verpressens

Die Hohlgewindestange rückt mit einem kompatiblen Bohrmeißel vor. Ihr durchgehendes Außengewinde ermöglicht es der Stange, als Bohrgestänge zu fungieren; bei Seilgewindestangen kann das selbstreinigende Profil auch dazu beitragen, das Gewinde während des Bohrens freizuhalten. Der Opferbohrmeißel bleibt die Komponente, die das Erdreich schneidet. Injektionsmörtel oder Spülmedium können während des Bohrens durch die zentrale Bohrung strömen.

Das endgültige Verfahren, die Injektionsmörteleigenschaften, der Injektionsdruck, die Bohrmethode und eventuelle Anforderungen an eine Verrohrung müssen dem Projektentwurf und dem Installationsplan folgen. Eine Übersicht über die aktive Verstärkung mit Selbstbohrankerbolzen finden Sie in der technischen Anleitung von CQ Rockbolt.

2. Nach der Installation

Der Stahlstab verbleibt im Boden als Teil des fertigen Verstärkungssystems. Kupplungen verlängern den Stab auf die erforderliche Einbaulänge, während die Ankerplatte und die Mutter die spezifizierte Last am freiliegenden Kopf übertragen. Das gesamte System, nicht nur der Stab allein, muss auf Materialeigenschaften, Verbindungskompatibilität, Korrosionsschutz und Bauqualität überprüft werden.

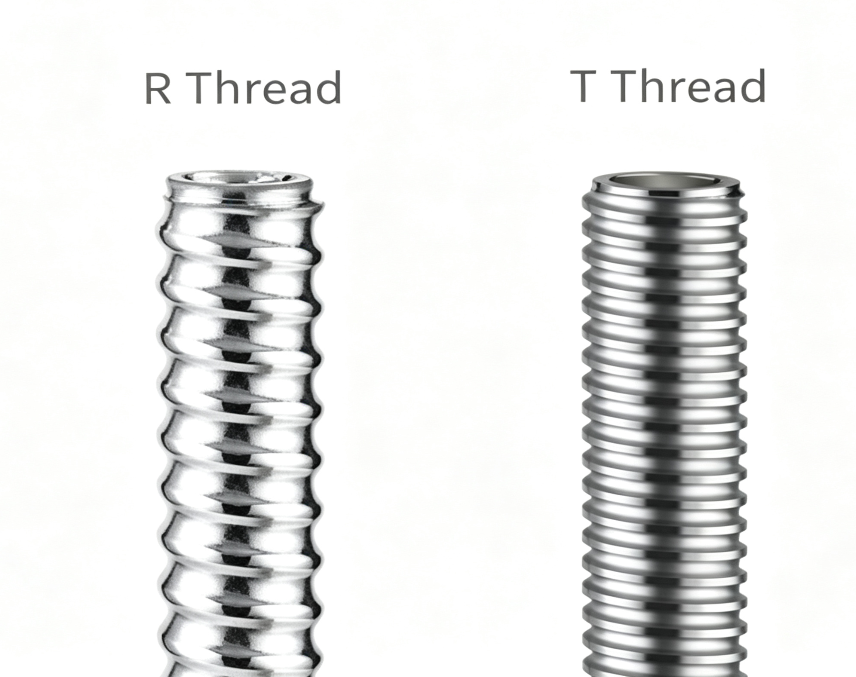

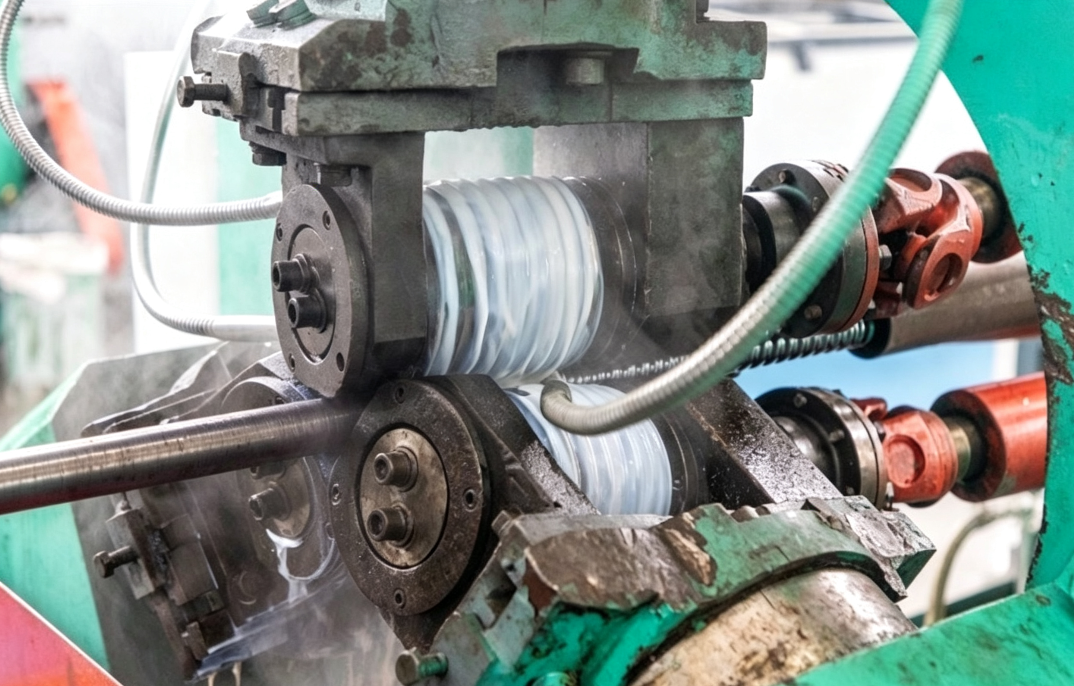

R-Gewinde vs. T-Gewinde: Was bedeuten sie?

R und T kennzeichnen die Geometrie des Außengewindes auf einer selbstbohrenden Hohlstange. Ein R-Gewinde ist ein abgerundetes, wellenartiges Seilprofil. Ein T-Gewinde ist ein tieferes trapezförmiges Profil mit breiteren Flanken. Der Unterschied ist vor allem an der Grenzfläche Stahl-Injektionsmörtel von Bedeutung: Das Außenprofil erzeugt den mechanischen Verbund zwischen dem Stab und dem ausgehärteten Injektionsmörtel.

Beginnen Sie bei der praktischen Auswahl mit dem erforderlichen Lastbereich und dem Außendurchmesser, der Innenbohrung, dem Stahlquerschnitt und den veröffentlichten Modelldaten des in Frage kommenden Stabs. T-Gewindestangen werden oft in Betracht gezogen, wenn ein Projekt zu größeren verfügbaren Stabgrößen übergeht, aber „T“ ist kein Ersatz für eine modellspezifische Tragfähigkeitsprüfung. Ebenso ist eine R-Gewindestange nicht allein aufgrund ihres Seilprofils auf eine Anwendung beschränkt.

Hohlgewindestangen-Größen: Wie man Größeninformationen verantwortungsvoll nutzt

CQ Rockbolt liefert eine Reihe von Anker- und Stützprodukten für den Bergbauausbau, den Tunnelausbau und die Bodenverstärkung. R25 bis R51 R-Gewindestangen und T30 bis T103 T-Gewindestangen kennzeichnen Systemfamilien und Nenndurchmesser, schreiben aber keine bestimmte Anwendung pro Größe vor. Dieselbe Anwendung kann unterschiedliche Systeme erfordern, wenn sich Lastpfad, Baugrund, Zugang, Bohrgerät, Bohrmeißel, Länge und Dauerhaftigkeitsanforderungen ändern.

Wichtig: Diese Tabelle ist ein Diskussionsleitfaden, keine Bemessungsregel. Ein kleinerer oder größerer Nenndurchmesser ist nicht automatisch die richtige Wahl für eine bestimmte Anwendung.

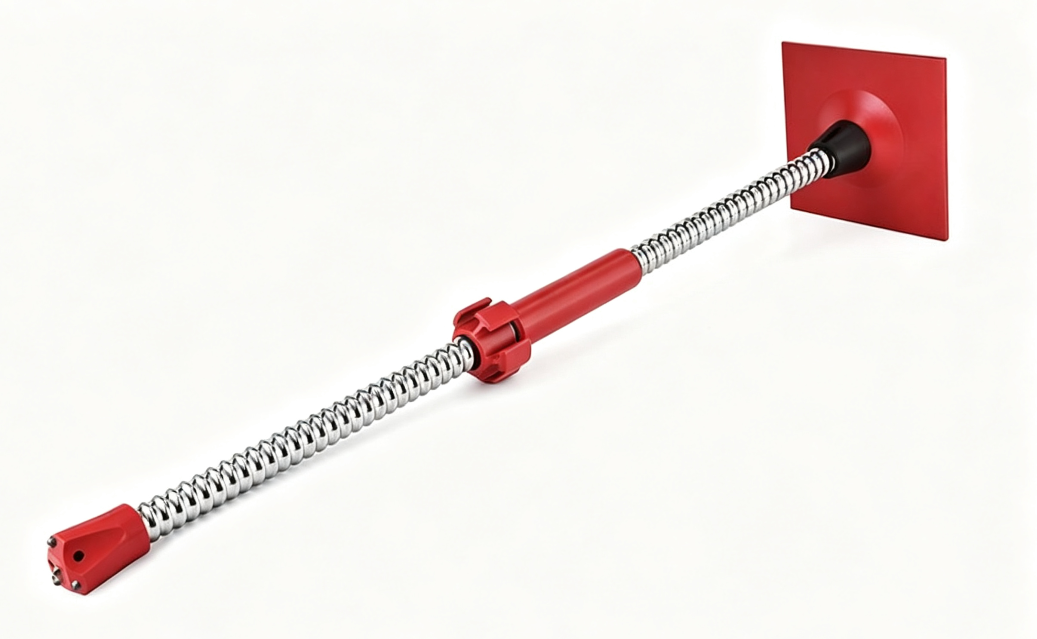

Komponenten des R-Gewinde-Selbstbohr-Hohlstabsystems

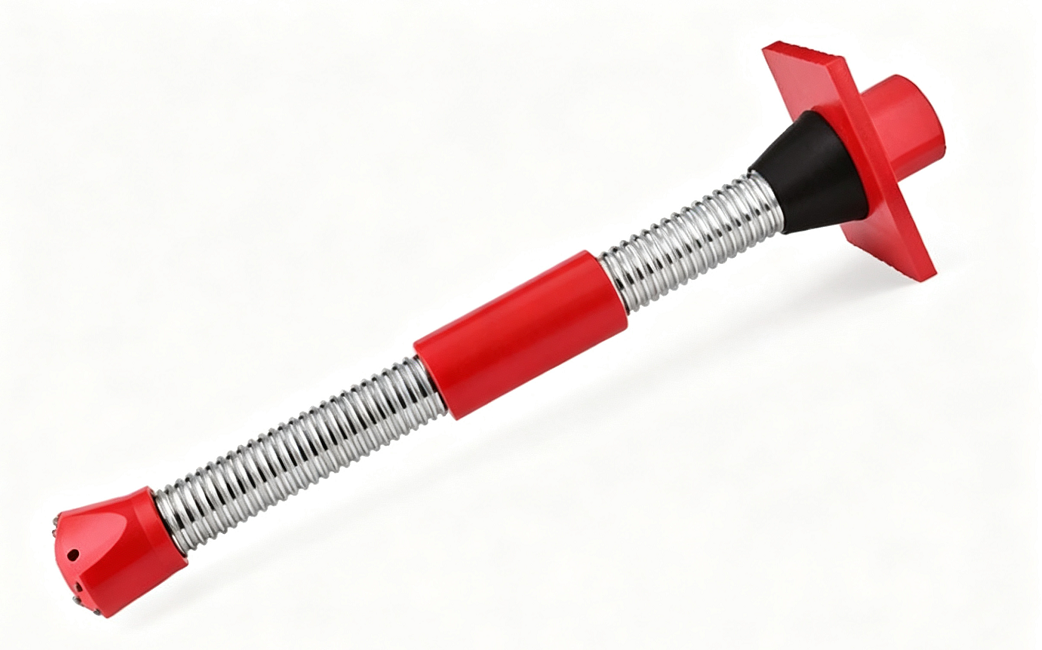

Komponenten des T-Gewinde-Selbstbohr-Hohlstabsystems

Bemessungsaspekte: Lastübertragung, Verbundlänge und Systemkompatibilität

Ein Hohlgewindestangensystem sollte als vollständiger Lastpfad bewertet werden, nicht nur anhand des Nenndurchmessers des Stabs oder des veröffentlichten Zugwerts. Die Leistung hängt davon ab, wie die Last vom freiliegenden Kopf über die Mutter, Ankerplatte, Kupplungen, den Stahlstab, den Injektionsmörtelkörper und den umgebenden Baugrund übertragen wird. Die Bemessungsprüfungen sollten den Stahlquerschnitt des gewählten Stabs, die Verbindungskapazität, den Injektionsmörtel-Boden-Verbund, die Einbaulänge und die maßgebenden Projektlastkombinationen berücksichtigen.

Die Verbundlänge wird durch die projektspezifischen Bodenverhältnisse, die Injektionsmörtelqualität, die Bohrmethode, die Bemessungslast und die Prüfanforderungen bestimmt. Ein längerer Stab bietet nicht automatisch die erforderliche Tragfähigkeit, wenn die effektive Verbundzone, die Injektionsmörtelplatzierung oder die Bodenreaktion nicht geeignet sind. Der Projektplaner sollte die Bemessungsannahmen festlegen und sie durch das anwendbare Verifizierungs-, Abnahme- oder Leistungsprüfprogramm bestätigen.

Die Systemkompatibilität ist auch während der gesamten Installation wichtig. Stab, Kupplung, Mutter, Ankerplatte, Bohrmeißel, Adapter und Bohrgerät müssen zu kompatiblen Systemfamilien gehören und innerhalb ihrer veröffentlichten Grenzen verwendet werden. Das Austauschen einzelner Komponenten ohne Überprüfung der Gewindegeometrie, des Verbindungseingriffs, des Drehmomentbedarfs oder des Installationsverfahrens kann sowohl die Ausführbarkeit als auch die Leistung des fertigen Systems beeinträchtigen.

Wo Hohlgewindestangen am besten eingesetzt werden

Hohlgewindestangen können in Betracht gezogen werden, wenn ein integriertes Bohr- und Injektionssystem praktikabel ist, insbesondere dort, wo ein offenes Bohrloch schwer zu erhalten ist oder wo Zugang und Ablauf von Bedeutung sind. Die endgültige Wahl bleibt projektspezifisch.

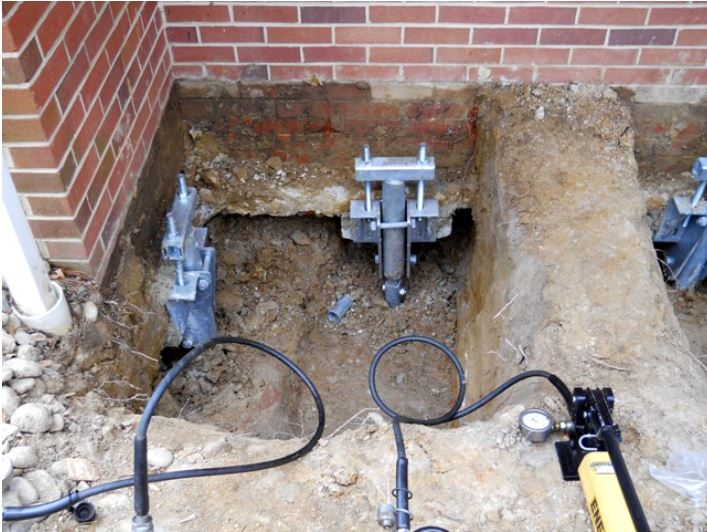

Installationsverfahren und Qualitätskontrolle für Selbstbohr-Hohlstabsysteme

Die Installation beginnt mit der Bestätigung der ausgewählten Stabgröße, des kompatiblen Bohrmeißels, der Kupplungen, Adapter, Injektionsmörtelmaterialien und der Bohrgeräte. Die Hohlstange rückt mit dem Opferbohrmeißel vor, während Injektionsmörtel oder Spülmedium durch die zentrale Bohrung strömt. Stabverlängerungen werden mit kompatiblen Kupplungen hinzugefügt, während der Bohrfortschritt andauert, und der Bohrablauf sollte dem genehmigten Projektverfahrensplan folgen.

Injektionsmörtelzufuhr und Bohraufzeichnungen sind wichtig, da das fertige System sowohl von der Stahlbewehrung als auch vom umgebenden Injektionsmörtelkörper abhängt. Das Projektverfahren sollte die Injektionsmörtelmischung, den Druck, den Durchfluss, die Rücklaufkriterien, die Bohrparameter und alle erforderlichen Nachinjektions- oder Verrohrungsmaßnahmen definieren. Zustände wie Verlust des Injektionsmörtelrücklaufs, instabiler Baugrund, übermäßige Abweichung oder unerwarteter Bohrwiderstand sollten dokumentiert und gemäß dem projektspezifischen Qualitätskontrollplan behandelt werden.

Nach Erreichen der festgelegten Tiefe wird der freiliegende Kopf mit der genehmigten Ankerplatte und der Mutter-Anordnung fertiggestellt. Qualitätskontrollaktivitäten können die Überprüfung der Stab- und Komponentenidentifikation, der Einbaulänge, der Injektionsmörtelaufzeichnungen, des Kupplungseingriffs, der Kopfdetails, der Korrosionsschutzmaßnahmen und der Prüfergebnisse umfassen. Die endgültige Abnahme sollte auf der Projektspezifikation, der technischen Planung und den erforderlichen Inspektions- oder Prüfverfahren basieren.

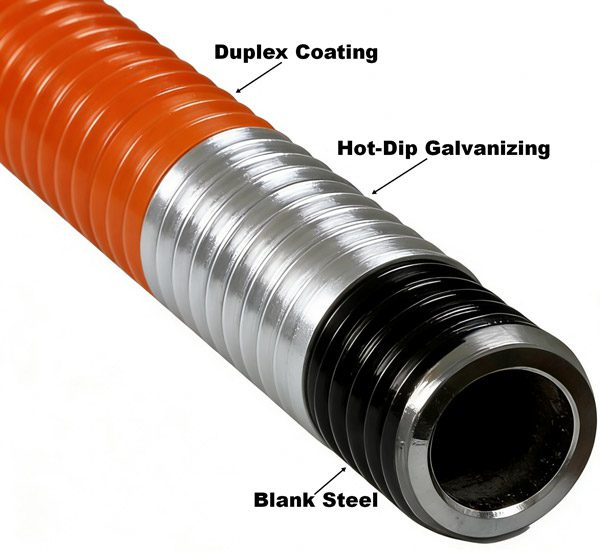

Dauerhaftigkeit und Korrosionsschutz

Für dauerhafte Bauwerke sollten die Korrosionsbelastung und die erforderliche Nutzungsdauer während der Planung berücksichtigt werden. Beschichtungs- oder Verzinkungsoptionen müssen in Bezug auf die tatsächliche Expositionsbedingung, das spezifizierte Schutzsystem, die Handhabung während der Installation und die Projektabnahmeanforderungen bewertet werden. Eine Beschichtungsoption sollte nicht als universelle Dauerhaftigkeitslösung dargestellt werden.

Für Projekte, die kundenspezifische Stablängen, Gewindespezifikationen, Oberflächenbehandlungen oder passende Komponenten erfordern, kontaktieren Sie CQ Rockbolt für technische Unterstützung und Angebote.

Fragen, die vor der Auswahl eines Systems zu klären sind

• Welche Bemessungslasten, Bewegungsgrenzen und Nutzungsdaueranforderungen sind für das Projekt maßgeblich?
• Kann das Bohrloch während einer konventionellen Bohr- und Injektionssequenz stabil bleiben?
• Welcher Stab, welche Kupplung, welche Mutter, welcher Bohrmeißel, welcher Adapter und welches Bohrgerät sind als System kompatibel?
• Welche Bodenverhältnisse, Zugangsbeschränkungen und Bohrmethoden werden erwartet?
• Welche Injektionsverfahren, Qualitätskontrollaufzeichnungen, Prüfungen und Korrosionsschutzmaßnahmen sind spezifiziert?

Fazit

Eine Hohlgewindestange ist die Kernkomponente eines Selbstbohrankersystems, aber sie ist keine eigenständige Spezifikation. Eine fundierte Auswahl beginnt mit der erforderlichen Systemfunktion und prüft dann Abmessungen, kompatible Komponenten, Bodenverhältnisse, Installationsmethode, Dauerhaftigkeit und Projektabnahmekriterien.

CQ Rockbolt liefert Ankerbolzen, Ankerkomponenten und verwandte Produkte für den Bergbauausbau und den Tunnelbau. Durchstöbern Sie die Produktpalette oder kontaktieren Sie das technische Team, um verfügbare Systemdaten für Ihre Projektanforderungen zu besprechen.

Häufig gestellte Fragen

Ist eine Hohlgewindestange dasselbe wie ein Selbstbohrankersystem?

Nein. Die Hohlgewindestange ist die Kernstahlkomponente. Ein Selbstbohrankersystem umfasst die Stange, den kompatiblen Bohrmeißel, Kupplungen, Muttern, Ankerplatten, Adapter und das Installationsverfahren.

Bedeutet eine größere Hohlstange automatisch, dass sie für einen Mikropfahl geeignet ist?

Nein. Der Nenndurchmesser ist nur eine Eingangsgröße. Das ausgewählte System muss gegen Bemessungslast, Bodenverhältnisse, Injektionsmörtel-Boden-Verbund, Verbindungsdetails, Bohrgeräte, Korrosionsbelastung und Projektspezifikationen geprüft werden.

Machen Hohlgewindestangen eine Verrohrung immer überflüssig?

Nein. Ein integriertes Hohlstabsystem kann dort nützlich sein, wo die Stabilität des offenen Bohrlochs schlecht ist, aber die Anforderungen an eine Verrohrung hängen vom Baugrund, der Installationsmethode und der Projektspezifikation ab.

Können R-Gewinde- und T-Gewinde-Systeme nur anhand des Gewindeprofils verglichen werden?

Nein. Obwohl die Produktspezifikationen kompatible Systemfamilien identifizieren, erfordert die Auswahl auch veröffentlichte Stababmessungen, Bohrungsgröße, Stahlquerschnitt, Bohrmeißelbereich, Bohrgeräte, Bodenverhältnisse, erforderliche Last und Projektspezifikationen.
