Der schwächste Punkt in der Bodenstütze ist möglicherweise nicht der Schraube, sondern die Kontaktfläche

Zusammenfassung

Da Untertagebergbau- und Tunnelbauprojekte in tiefere, nassere und stärker zerklüftete Gebirgsverhältnisse vordringen, wird die Zuverlässigkeit von Gebirgssicherungssystemen nicht mehr allein an der Ankerstärke gemessen. In vielen Strecken und Tunneln kann die eigentliche Schwachstelle an der Kontaktfläche zwischen dem Gebirge und den Sicherungskomponenten auftreten. Schlechter Plattenkontakt, ungleichmäßige Lastübertragung, loses Oberflächengestein und unzureichende Verbindung zwischen den Sicherungspunkten können die Wirksamkeit selbst hochfester Gebirgsanker verringern. Diese Entwicklung zwingt die Branche dazu, Platten, Muttern, Stahlbänder und andere Komponenten, die helfen, einzelne Anker zu einem vollständigen Sicherungssystem zu verbinden, genauer zu betrachten.

Gebirgssicherung wird zur Herausforderung auf Systemebene

Viele Jahre lang wurde die Leistung von Gebirgsankern hauptsächlich anhand der Zugfestigkeit, der Verankerungskraft, der Materialqualität und der Einbautiefe bewertet. Diese Indikatoren bleiben wichtig, aber die Untertagebedingungen werden komplexer.

In tiefen Bergwerken können hohe Gebirgsspannungen, zerklüftete Zonen, Grundwasser und bergbaubedingte Erschütterungen die Stabilität von Strecken beeinträchtigen. Im Tunnelbau stellen wechselnde Geologie, schwaches Umgebungsgestein und unebene Ausbruchsflächen oft zusätzliche Sicherungsherausforderungen dar. Unter diesen Bedingungen garantiert ein starker Anker nicht automatisch ein stabiles Sicherungsergebnis.

Der Grund ist einfach: Gebirgsanker arbeiten nicht allein. Ihre Leistung hängt davon ab, wie effektiv die Last vom umgebenden Gebirge auf die Platte, Mutter, das Band und das Verankerungssystem übertragen wird. Wenn die Kontaktfläche uneben, lose, schlecht angepasst oder nicht richtig verbunden ist, wird die Sicherungskraft möglicherweise nicht wie vorgesehen verteilt.

Warum die Kontaktfläche wichtig ist

Die Kontaktfläche ist der Bereich, in dem das Sicherungssystem auf die Gesteinsoberfläche trifft. Vor Ort mag dies wie ein kleines Detail erscheinen, aber es spielt eine entscheidende Rolle bei der Lastübertragung.

Wenn ein Gebirgsanker installiert wird, sollen Platte und Mutter gegen die Gesteinsoberfläche oder das Sicherungsmaterial drücken und helfen, Verformungen zu verhindern. Liegt die Platte jedoch nicht flach auf, ist die Gesteinsoberfläche gebrochen oder das umgebende Material zu locker, kann sich die Sicherungskraft auf eine kleine Fläche konzentrieren. Dies kann zu Plattenverbiegung, lokalem Gesteinsbruch, reduzierter Vorspannung oder allmählicher Lockerung des Sicherungssystems führen.

In einigen Fällen mag der Anker noch die grundlegenden Festigkeitsanforderungen erfüllen, aber die Sicherungswirkung unter Tage kann geschwächt sein, weil die Kontaktfläche die Last nicht richtig aufnehmen und verteilen kann. Aus diesem Grund achten viele Ingenieure nun vermehrt auf die gesamte Sicherungskette, anstatt sich nur auf den Ankerkörper zu konzentrieren.

Häufige Probleme an der Kontaktfläche in Untertageprojekten

Unebene Gesteinsoberflächen

Nach Spreng- oder Ausbrucharbeiten ist die Streckenoberfläche oft unregelmäßig. Wenn Platte oder Band nicht richtig an die Gesteinsoberfläche angepasst werden können, geht ein Teil der Sicherungskraft verloren. Hohlräume hinter der Platte können zudem dazu führen, dass sich kleine Gesteinsstücke mit der Zeit lockern.

Lokale Spannungskonzentration

Wenn die Auflagefläche zu klein ist oder die Platte nicht gut an das umgebende Gestein angepasst ist, kann sich die Kraft des Ankers an einem Punkt konzentrieren. Dies kann die Gesteinsoberfläche beschädigen und die Stabilität des Sicherungssystems verringern.

Unverbundene Sicherungspunkte

Ein einzelner Anker bietet eine Punktstützung. In zerklüftetem oder geschichtetem Gebirge reichen einzelne Anker möglicherweise nicht aus, um Verformungen zwischen den Verankerungspunkten zu kontrollieren. Ohne Stahlbänder oder andere Verbindungskomponenten kann sich die Streckenoberfläche dennoch lokal verformen.

Schwankungen in der Einbauqualität

Auch bei Verwendung guter Materialien kann ein schlechter Einbau die Sicherungsleistung beeinträchtigen. Plattenwinkel, Mutteranzug, Bohrlochposition, Bandausrichtung und Oberflächenvorbereitung beeinflussen alle das Endergebnis.

Von starken Ankern zu zuverlässiger Lastübertragung

Die Branche erkennt zunehmend, dass die Gebirgssicherung nicht nur anhand der Festigkeit einzelner Komponenten beurteilt werden sollte. Ein zuverlässiges Sicherungssystem muss gewährleisten, dass die Kraft reibungslos vom Gebirge auf die gesamte Sicherungsstruktur übertragen werden kann.

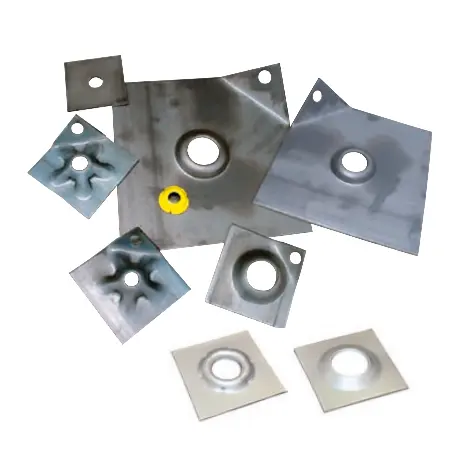

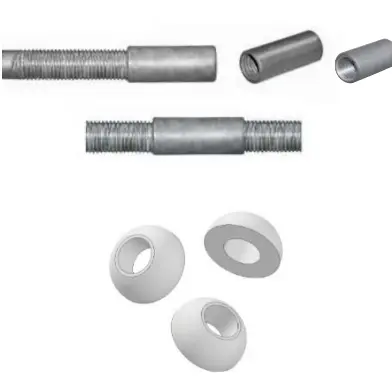

Hier kommen Sicherungszubehörteile ins Spiel. Die Gebirgsanker-Zubehörteile - Platten, Muttern & Bergbau-Hardware von CQ Rockbolt umfassen Ankerplatten, Muttern, Unterlegscheiben und Kupplungen, die für die Untertage-Bergbausicherung entwickelt wurden. Diese Komponenten sind nicht einfach „Kleinteile“. Sie helfen, den Ankerkörper mit der Gesteinsoberfläche zu verbinden und sicherzustellen, dass die Verankerungskraft effektiver übertragen werden kann.

In der praktischen Anwendung können geeignete Ankerplatten und Muttern dazu beitragen, die Kontaktqualität zu verbessern, lokale Spannungskonzentrationen zu reduzieren und eine stabilere Lastübertragung zu unterstützen. Für Bergbaustrecken, Tunnelausbauten und Firstsicherungen spielen diese Zubehörteile eine direkte Rolle dabei, ob der eingebaute Anker seine beabsichtigte Sicherungswirkung erzielen kann.

Stahlbänder helfen, Punktverankerungen zu einem System zu verbinden

In zerklüfteten Firsten, geschichtetem Gestein und stark beanspruchten Strecken besteht die Herausforderung nicht nur im Kontakt zwischen einer Platte und einer Gesteinsoberfläche. Das größere Problem ist, wie mehrere Sicherungspunkte zu einer kontinuierlicheren Struktur verbunden werden können.

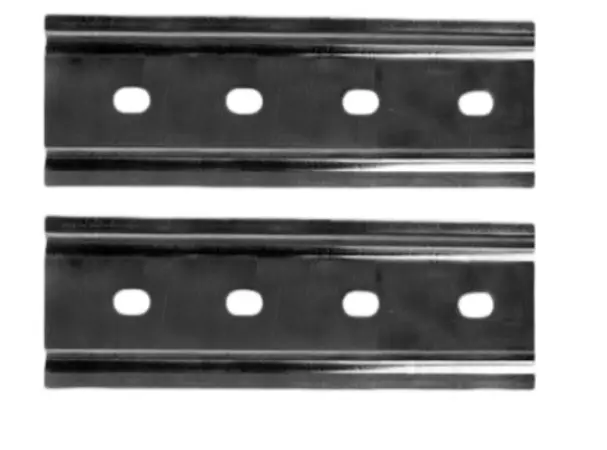

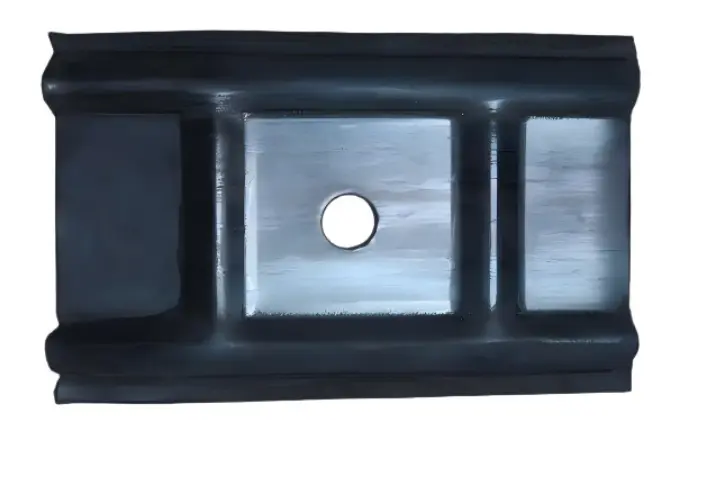

Das W-förmige Stahlband / Bergbau-Stahlband von CQ Rockbolt ist für den Bergbauausbau und die Tunnelverstärkung konzipiert. In Verbindung mit Ankerbolzen verbindet das Stahlband verteilte Punktverankerungen zu einer integrierten lasttragenden Struktur. Dies hilft, Spannungen über eine größere Fläche zu verteilen und verbessert die Kontinuität des Sicherungssystems.

Im Vergleich zur alleinigen Verwendung einzelner Anker können Stahlbänder dazu beitragen, Verformungen zwischen den Ankern zu reduzieren und die Oberflächensicherungswirkung zu verstärken. In Kohlebergbaustrecken, Tunnelprojekten, Kavernen und anderen untertägigen Räumen kann diese Art von Komponente die Gesamtleistung des Sicherungssystems verbessern, insbesondere wenn die Gesteinsoberfläche geschichtet, gerissen oder uneben ist.

Das wirkliche Risiko ist nicht immer ein Materialversagen

Bei Untertageprojekten werden Sicherungsprobleme oft als Ankerversagen, Firstversagen oder Gebirgsinstabilität beschrieben. In vielen Fällen kann das eigentliche Problem jedoch subtiler sein. Der Anker mag stark genug sein, aber der Lastpfad ist möglicherweise unvollständig. Die Platte ist zwar installiert, aber der Kontakt könnte schlecht sein. Die Sicherungspunkte existieren, aber sie arbeiten möglicherweise nicht als System zusammen.

Dies bedeutet, dass die Gebirgssicherungsplanung nicht nur die Produktspezifikationen, sondern auch die Einbaubedingungen und die Wechselwirkung zwischen den Komponenten berücksichtigen sollte. Ein hochfester Anker ohne zuverlässigen Oberflächenkontakt erfüllt möglicherweise nicht die Erwartungen. Eine Platte ohne passgenaue Anpassung kann Spannungskonzentrationen erzeugen. Einzelne Anker ohne Bänder oder Oberflächensicherung können Schwachstellen zwischen den Verankerungspunkten hinterlassen.

Worauf Projektverantwortliche achten sollten

Für Untertagebergwerke und Tunnelbauunternehmen sollte die zukünftige Sicherungsbewertung mehrere praktische Fragen umfassen:

• Hat die Platte vollständigen Kontakt zur Gesteinsoberfläche oder zur Sicherungsschicht?
• Sind die ausgewählte Mutter und Platte für den Ankertyp und die Gebirgsbedingungen geeignet?
• Gibt es zerklüftete oder geschichtete Bereiche, die Stahlbänder erfordern?
• Kann das Sicherungssystem die Last über mehrere Verankerungspunkte verteilen?
• Wird die Einbauqualität genauso sorgfältig geprüft wie die Materialfestigkeit?

Diese Fragen helfen, die Gebirgssicherung von einer Materialkaufentscheidung zu einer ingenieurtechnischen Leistungsentscheidung zu machen.

Fazit

Der schwächste Punkt in der untertägigen Gebirgssicherung ist nicht immer der Gebirgsanker selbst. In vielen Projekten liegt das wichtigere Risiko an der Kontaktfläche, wo Anker, Platte, Mutter, Band und Gebirge zusammenwirken müssen.

Da Bergbau- und Tunnelbauprojekte mit tieferen, nasseren und stärker zerklüfteten Gebirgsverhältnissen konfrontiert sind, wird eine zuverlässige Lastübertragung genauso wichtig wie die Ankerfestigkeit. Indem Projektteams Ankerplatten, Muttern, Stahlbänder und die Einbauqualität genauer beachten, können sie Sicherungssysteme aufbauen, die nicht nur auf dem Papier stark, sondern auch unter Tage stabil und effektiv sind.
