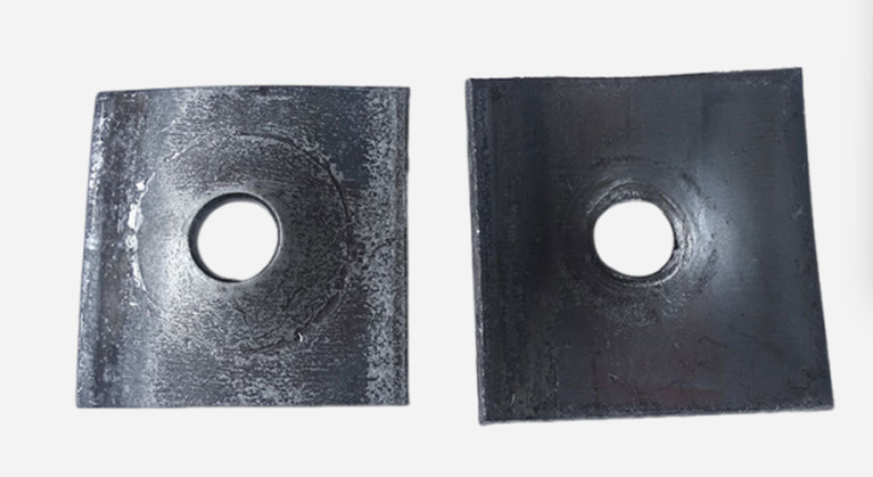

Placa cúpula / placa anclaje

Resumen del Producto

Las placas de domo minero (también conocidas como placas de cojinete esférico o bandejas arqueadas) y las placas de anclaje son componentes de carga centrales en los sistemas de soporte de pernos de roca en galerías de minas de carbón. Su función principal es transmitir uniformemente la fuerza de pretensado y la resistencia de trabajo de los pernos/cables de roca a la superficie de la roca circundante, expandiendo el área de tensión de soporte, evitando eficazmente la caída de estratos de roca sueltos y mejorando la estabilidad general de la galería.

Ventajas Principales

Alta Capacidad de Carga, Seguro y Confiable

Fabricado mediante estampado integral de placas de acero de alta calidad Q235B / Q355B, con una dureza que alcanza HRC28-32 después del tratamiento de temple y revenido. La capacidad de carga varía de 137kN a 902kN en múltiples niveles, y la resistencia a la compresión de soporte de tres puntos no es inferior a la fuerza de anclaje diseñada de los pernos de roca, cumpliendo con los requisitos de soporte de diferentes grados de roca circundante.

Diseño de Autoalineación Esférica, Instalación Adaptativa

Utilizado junto con almohadillas esféricas autoalineables, la placa de domo puede compensar automáticamente las desviaciones del ángulo de instalación del perno de roca dentro de los 10°, evitando que los pernos se doblen o fallen por cortante debido a una tensión desigual, mejorando significativamente la confiabilidad general y la vida útil del sistema de soporte.

Distribución Uniforme de la Tensión, Alta Eficiencia de Soporte

La estructura esférica arqueada permite que la fuerza de pretensado del perno se difunda uniformemente a la roca circundante en una dirección de 360°, expandiendo efectivamente el rango de distribución de la tensión de compresión, reduciendo la concentración de tensión local, evitando la fragmentación y caída de la roca alrededor de la placa, y aumentando el área de soporte efectiva por perno individual.

Excelente Artesanía, Calidad Estable

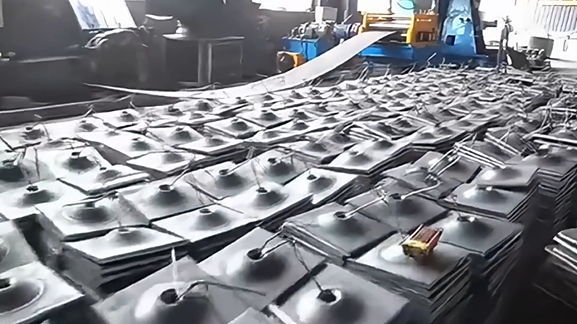

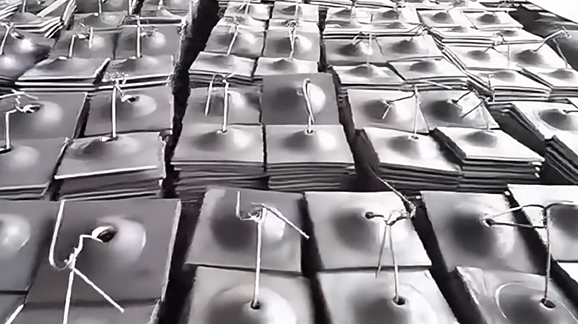

Adoptando líneas de producción de estampado en caliente automatizadas, los productos presentan alta precisión dimensional, con curvatura esférica R40-R60 controlada con precisión, y bordes sin rebabas ni grietas. Las superficies pueden tratarse con galvanizado, pintura y otros métodos anticorrosión, adaptándose a entornos subterráneos húmedos y altamente corrosivos, sin deformación ni oxidación durante el uso a largo plazo.

Especificaciones del Producto

Aplicaciones

Soporte de Galerías de Minas de Carbón

Ampliamente utilizado en sistemas de soporte de pernos/cables de roca para diversos proyectos subterráneos como galerías de extracción, galerías de desarrollo y cámaras en minas de carbón. Es un componente de carga estándar para el soporte de galerías en carbón, galerías de semiroca y galerías de roca, controlando eficazmente el hundimiento del techo y la deformación lateral.

Minas Metálicas y No Metálicas

Adecuado para el soporte de tajos, galerías y pozos en diversas minas, incluyendo mineral de hierro, oro, cobre y yeso, adaptándose a diferentes propiedades de la roca y condiciones de tensión del terreno, garantizando la seguridad de las operaciones subterráneas.

Túneles e Ingeniería Subterránea

Utilizado para soporte inicial y soporte avanzado en túneles ferroviarios, túneles de carretera, túneles de riego, centrales subterráneas, etc. Se usa con pernos huecos y pernos autoperforantes para mejorar la capacidad de carga propia de la roca circundante.

Tratamiento de Taludes y Soporte de Excavaciones

En proyectos como taludes de minas a cielo abierto, excavaciones de cimientos de edificios, protección de laderas de montañas, se utiliza con cables de anclaje pretensados para transmitir uniformemente la tensión del cable a la superficie del talud, evitando el colapso del talud y el desprendimiento de rocas.

Detalles Estructurales

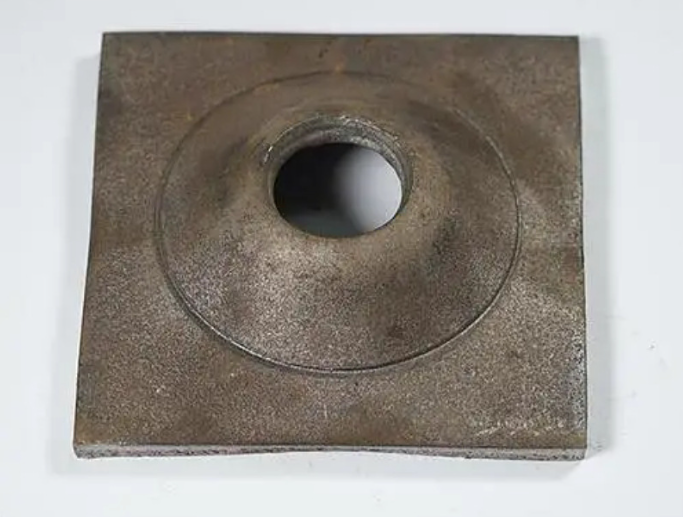

Estructura de Arco Esférico

El centro de la placa adopta un diseño de abombamiento esférico, con una altura de arco que varía de 25 mm a 60 mm según las especificaciones. Esta estructura permite que la fuerza de pretensado del perno se difunda uniformemente alrededor a lo largo de la superficie esférica, formando una zona de tensión de compresión cónica, aumentando significativamente el rango de soporte efectivo. La curvatura esférica R40-R60 está mecanizada con precisión, encajando perfectamente con las almohadillas esféricas autoalineables.

Chaflán del Agujero Central

La pared interior del agujero central está mecanizada con un chaflán esférico, que se acopla con la superficie esférica exterior de la tuerca esférica/almohadilla esférica autoalineable para realizar la función de autoalineación. Cuando hay desviación en el ángulo de instalación del perno, la almohadilla esférica puede girar libremente dentro de la superficie esférica, asegurando que el perno siempre soporte tensión axial y evitando el cortante excéntrico.

Plano de Apoyo y Borde

La superficie inferior de la placa es una superficie de apoyo plana, que hace contacto total con la superficie de la roca circundante, con un área de tensión grande. Los bordes están suavizados sin rebabas afiladas, lo que garantiza una instalación segura sin dañar la malla, las correas de acero y otros materiales de soporte. El grosor general de la pared es uniforme, sin defectos de adelgazamiento local o grietas después del estampado.

Acoplamiento de Almohadilla Esférica Autoalineable

Cada juego de placas de domo incluye de serie una almohadilla esférica autoalineable (arandela hemisférica) de la especificación correspondiente. La almohadilla esférica está hecha de acero forjado o acero fundido con alta dureza superficial y buena resistencia al desgaste. El espacio de ajuste entre la almohadilla esférica
