Prevenir el deslizamiento del anclaje: Obtener cuñas y acopladores de pretensión

En ingeniería civil, túneles y minería profunda, los pernos de roca pretensados y las barras PT (Pretensado) soportan cargas dinámicas y estáticas masivas. Los equipos de adquisiciones a menudo dedican mucho tiempo a analizar el límite elástico y el grado del acero de la barra PT, solo para tratar los accesorios de anclaje (cuñas, placas y acopladores) como algo secundario.
Esto es un descuido peligroso. La barra PT de mayor grado del mundo es inútil si el mecanismo de anclaje falla. Cuando un sistema de anclaje se carga con decenas de toneladas de fuerza, una discrepancia dimensional de incluso un milímetro entre la cuña y la placa de anclaje puede causar deslizamiento del anclaje: una liberación repentina de tensión que puede provocar una falla estructural catastrófica y graves riesgos de seguridad para el personal.
Para los gerentes de adquisiciones e ingenieros, la compra de un sistema de anclaje de pretensado requiere una atención estricta a las tolerancias, los grados de material y la compatibilidad del sistema. Aquí hay una guía práctica para evitar los riesgos ocultos en los accesorios de soporte del terreno.

El peligro de la compra "combinada"

Un error común de adquisición es comprar barras PT de una fábrica y obtener cuñas y placas de un proveedor de hardware secundario más barato.

El anclaje de pretensado es un sistema, no una colección de piezas independientes. La sujeción por fricción se basa en relaciones matemáticas exactas entre el ángulo de la cuña, el ángulo del cono de la placa de anclaje (o bloque) y el perfil de la rosca de la barra.
Cuando las piezas de diferentes fabricantes se mezclan con tolerancias de mecanizado variables, es posible que la cuña no asiente perfectamente. Esto conduce a una distribución desigual de la tensión, carga puntual y eventual deslizamiento o fractura de la cuña bajo cargas máximas.

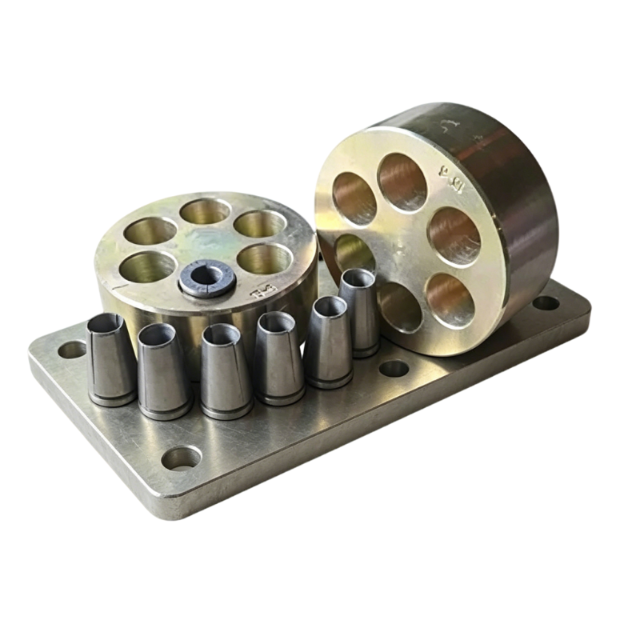

1. Cuñas de pretensado: El núcleo de la sujeción

La cuña es el componente más crítico para evitar el deslizamiento. Debe morder la barra de acero sin cortar sus propios dientes ni romperse bajo presión.
Al auditar las cuñas de un proveedor, busque dos controles de fabricación cruciales:

• Ángulos de conicidad precisos: El cono exterior de la cuña debe coincidir perfectamente con el cono interior de la placa de anclaje. Si el ángulo es ligeramente incorrecto, la cuña solo hará contacto en el borde superior o inferior, reduciendo severamente el área de sujeción.
• Tratamiento térmico y dureza de los dientes: Los dientes internos de la cuña deben ser significativamente más duros que la barra PT para penetrar el acero, mientras que el cuerpo de la cuña debe conservar suficiente tenacidad para evitar astillarse. Si el proveedor omite los procesos adecuados de cementación o tratamiento térmico, los dientes se aplanarán bajo tensión, causando un deslizamiento inmediato.

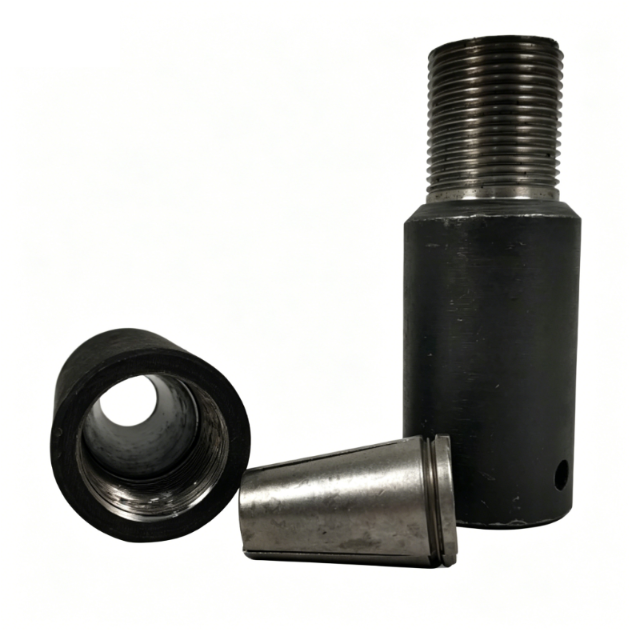

2. Acopladores: Mantener la transferencia de carga continua

Los acopladores se utilizan para extender barras PT en perforaciones profundas. Una falla aquí significa que toda la longitud de la barra más allá del acoplador se pierde.

• Enganche de la rosca: Las roscas internas del acoplador deben mecanizarse para coincidir con el paso y la profundidad específicos de la barra PT. Las roscas sueltas causan desprendimiento de carga, donde las roscas se cortan bajo tensión.
• Resistencia del material: El acoplador debe fabricarse con un grado de acero que garantice una carga de rotura mayor que la de la propia barra PT. La regla general en ingeniería geotécnica es que, si el sistema se lleva a la falla última, la barra debe romperse antes de que el acoplador ceda.

3. Placas de anclaje: Resistir la deformación

La placa de anclaje transfiere la enorme carga puntual de la barra tensionada a un área más amplia de la cara de la roca o estructura de hormigón.
Muchos compradores adquieren sin saberlo placas de tamaño insuficiente o demasiado delgadas para ahorrar en peso de acero. Bajo un alto pretensado, una placa delgada sufrirá una falla por "punzonamiento": el bloque de cuñas literalmente se pasa a través del orificio central, o la placa se dobla en forma de cuenco, lo que hace que las cuñas se desalineen y liberen su sujeción.

Lista de verificación de compras

La solución: Ensamblaje y prueba a nivel de sistema

Para eliminar el riesgo de deslizamiento del anclaje, los compradores industriales serios pasan de la "compra de componentes" a la "compra de sistemas".
Al evaluar a un fabricante, no solo solicite el Certificado de Prueba de Molino (MTC) del acero. Solicite la Prueba de Tracción del Ensamblaje del Sistema. Un fabricante confiable ensamblará la barra PT, las cuñas, el bloque de anclaje y la placa, y los someterá a tracción en un banco de pruebas hidráulico para simular condiciones del mundo real.

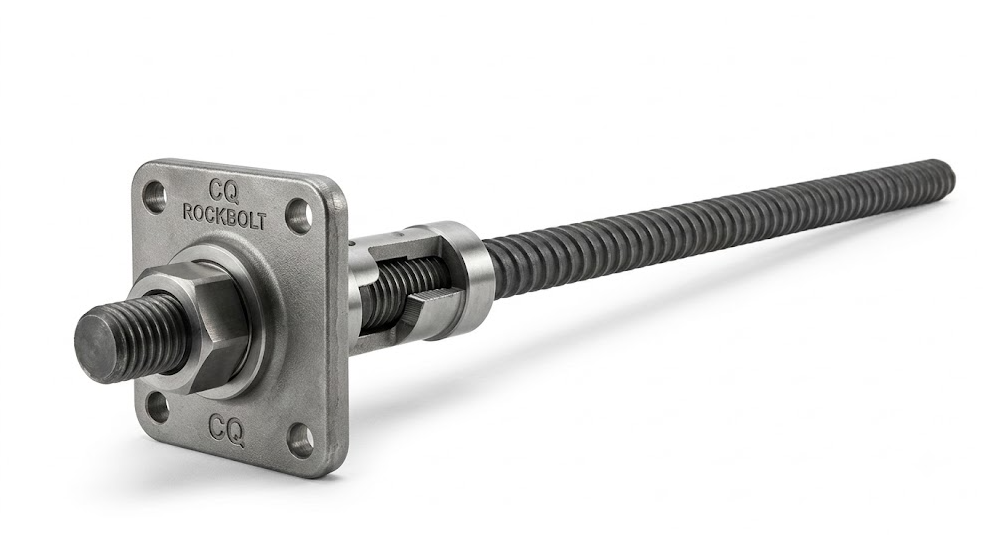

En CQ Rockbolt, tratamos el soporte de terreno pretensado como un sistema integrado. Nuestras cuñas, acopladores y placas de anclaje se mecanizan internamente con tolerancias exactas diseñadas específicamente para nuestras barras PT de alta resistencia. Antes de exportar cualquier lote, realizamos pruebas rigurosas a nivel de sistema para garantizar que la mordida de la cuña sea segura, el acoplador se mantenga firme y el ensamblaje completo entregue la tensión exacta que exige su diseño de ingeniería.

Preguntas Frecuentes: Sistemas de Anclaje de Pretensado

¿Por qué ocurre el deslizamiento del anclaje en el soporte del terreno?

El deslizamiento generalmente ocurre debido a discrepancias dimensionales entre la cuña y la placa de anclaje, un tratamiento térmico inadecuado de los dientes de la cuña, o residuos dentro del cono que impiden que la cuña asiente correctamente durante el tensionado.

¿Puedo usar tuercas estándar en lugar de un sistema de cuñas para barras PT?

Si bien algunas barras PT utilizan tuercas hexagonales o de cúpula de alta resistencia para soporte pasivo, los sistemas de pretensado activo que requieren tensionado de alto tonelaje se basan en sistemas de cuñas para bloquear la carga de manera eficiente sin atascamiento de la rosca.

---

Un acoplador de calidad debe ir acompañado de datos de prueba de tracción que demuestren que puede soportar una carga mayor que la resistencia máxima a la tracción de las barras conectadas, asegurando que la unión nunca sea el eslabón más débil.
