Câble d'ancrage en acier

Aperçu du produit

Le câble d'ancrage en toron d'acier est un produit de soutènement et d'ancrage du sol fabriqué en torsadant des fils d'acier précontraints à haute résistance et à faible relaxation. Il présente généralement une structure 1×7 (un fil central + six fils extérieurs). Avec une résistance à la traction ultra-élevée, une rétention de contrainte à long terme et une excellente résistance à la fatigue, il est largement utilisé dans les projets de renforcement géotechnique tels que les voies de mine, le génie des tunnels, la stabilisation des pentes et le soutènement des fouilles profondes. En appliquant une précontrainte pour déformer activement la roche encaissante, il améliore considérablement la stabilité globale des massifs rocheux.

Cette série de câbles d'ancrage en toron d'acier est fabriquée en stricte conformité avec les normes nationales et internationales, notamment GB/T 5224 et ASTM A416. Grâce à un traitement thermique de stabilisation, elle présente une faible relaxation, un allongement élevé et une répartition uniforme des contraintes. Elle peut être combinée avec des ancrages, des plaques d'appui et des tubes d'injection pour former un système d'ancrage complet répondant aux exigences de soutènement actif de divers projets géotechniques.

Avantages principaux

Capacité de charge élevée et soutien fiable
Fabriqué à partir de fil d'acier à haute teneur en carbone de première qualité avec une résistance à la traction allant jusqu'à 1860 MPa, un seul câble d'ancrage fournit une force d'ancrage de dizaines de tonnes, contrôlant efficacement la déformation et la séparation de la roche encaissante, et améliorant considérablement le facteur de sécurité des structures de soutènement.

Faible relaxation et contrainte soutenue
Après un traitement de revenu de stabilisation, le taux de relaxation des contraintes est faible. La perte de précontrainte est minimale sous charge à long terme, et la force d'ancrage reste constamment stable, garantissant l'efficacité du soutènement pendant toute la durée de vie du projet.

Flexible et facile à mettre en œuvre

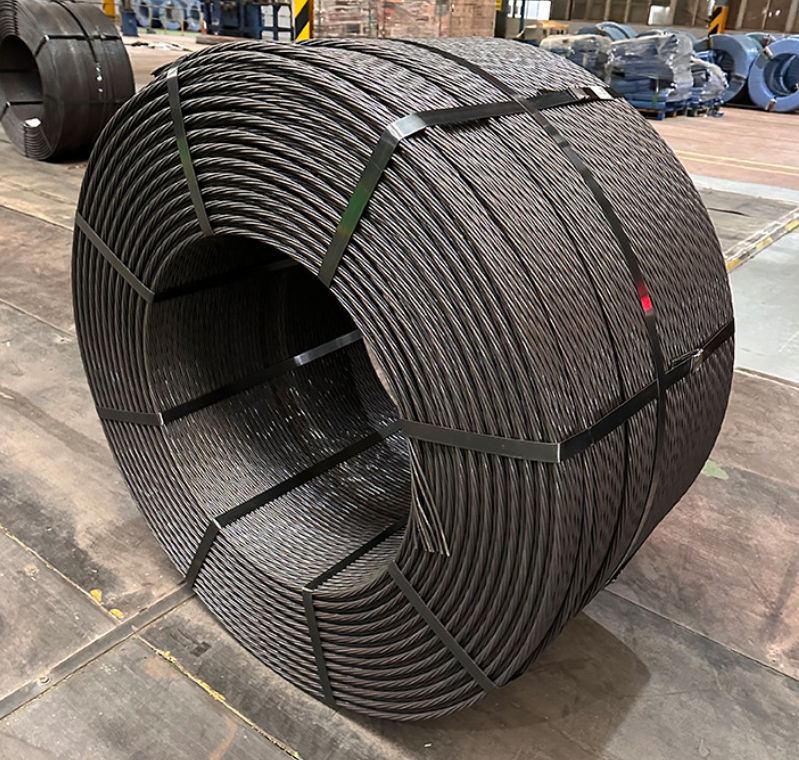

La structure torsadée multi-torons combine résistance et flexibilité. Il peut être enroulé pour le transport et coupé sur site, facilitant l'opération dans des espaces confinés tels que les mines souterraines et les tunnels, et s'adaptant à divers diamètres de forage et profondeurs d'ancrage.

Résistance à la corrosion et longue durée de vie
Des traitements de surface tels que la galvanisation et le revêtement époxy sont disponibles, s'adaptant à des conditions de travail complexes incluant des strates humides et corrosives, prolongeant efficacement la durée de vie du projet et réduisant les coûts de maintenance.

Spécifications complètes et personnalisation disponible
Couvrant les diamètres nominaux courants de 15,2 mm, 17,8 mm et 21,6 mm, avec des longueurs personnalisables et des solutions complètes incluant ancrages, plaques d'appui et câbles d'ancrage injectés.

Spécifications du produit

Scénarios d'application

Soutènement des voies de mine
Soutènement actif du toit et des parois dans les mines de charbon, les mines métalliques et autres voies souterraines, contrôlant efficacement la convergence de la roche encaissante, empêchant les chutes de toit et les éboulements latéraux, et garantissant des opérations minières sûres.

Tunnel et génie souterrain
Soutènement primaire et soutènement avancé pour les tunnels ferroviaires, routiers et les stations de métro, formant un système de soutènement combiné avec des cintres en acier et du béton projeté.

Stabilisation des pentes et des glissements de terrain
Renforcement des pentes et contrôle des glissements de terrain pour les projets routiers, ferroviaires et hydrauliques, améliorant la stabilité au glissement des pentes grâce à des câbles d'ancrage précontraints.

Soutènement des fouilles profondes
Structures de retenue pour les fouilles profondes des gratte-ciel et du développement de l'espace souterrain, utilisées avec des pieux et des parois moulées pour contrôler la déformation de la fouille et protéger l'environnement environnant.

Génie hydroélectrique
Renforcement des massifs rocheux pour les barrages, les tunnels et les puits de cheminée dans les structures hydrauliques, résistant à la pression d'eau élevée et à la contrainte de la roche encaissante pour garantir la sécurité structurelle à long terme.

Renforcement des ponts et des structures
Ancrage des fondations et renforcement structurel pour les piles de ponts et les fondations de bâtiments, améliorant la capacité portante globale et la performance sismique.

Détails structurels

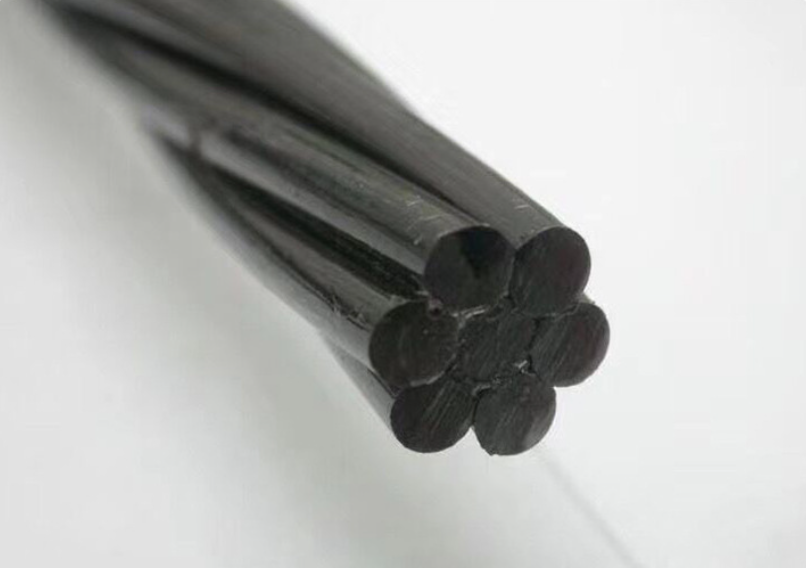

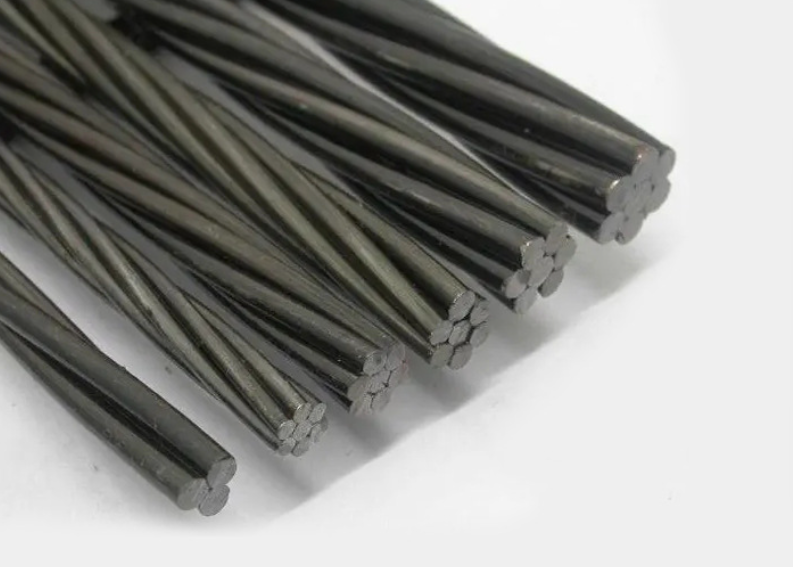

Le câble d'ancrage en toron d'acier adopte une structure torsadée standard 1×7, composée d'un fil central et de six fils extérieurs étroitement torsadés dans la même direction hélicoïdale, garantissant une répartition uniforme des contraintes sur tous les fils, une section compacte, un engagement complet avec les coins d'ancrage et une efficacité d'ancrage élevée. Les fils sont fabriqués en acier à haute teneur en carbone de première qualité traité par plusieurs processus d'étirage à froid et de traitement thermique, présentant une structure de sorbité uniforme avec une résistance élevée et une bonne ténacité. La surface standard est phosphatée, avec des options de galvanisation à chaud, de revêtement époxy et d'autres anti-corrosion disponibles sur demande. Associé à des ancrages à coins, des plaques d'appui sphériques, des bandes d'acier en forme de W et des systèmes d'injection, il forme un système d'ancrage actif complet.

FAQ

Quelle est la différence entre les câbles d'ancrage en toron d'acier et les boulons de roche ordinaires ?
Les câbles d'ancrage sont torsadés à partir de plusieurs fils d'acier à haute résistance — résistance plus élevée, capacité de charge plus grande et soutien actif précontraint. Les boulons de roche sont des tiges d'acier simples avec une résistance inférieure, principalement une suspension passive. Les câbles d'ancrage conviennent mieux aux conditions complexes comme les grandes portées et les contraintes élevées.

Comment choisir la spécification de câble d'ancrage appropriée ?
Sélectionnez en fonction de la classe de roche, de la charge de conception, du diamètre du forage et de la profondeur d'ancrage. Les voies standard utilisent couramment φ15,2 mm/1860 MPa ; les zones à grande section ou à contrainte élevée peuvent utiliser φ17,8 mm ou φ21,6 mm.

Comment la longueur du câble d'ancrage est-elle déterminée ?
Longueur totale = section d'ancrage (≥2–3 m) + section libre (profondeur de la zone de desserrage) + section de mise en tension exposée (200–300 mm de réserve), sous réserve de la conception spécifique du projet.

Quelles mesures anti-corrosion sont disponibles ?
Quatre options principales : liaison par injection sur toute la longueur, galvanisation à chaud, revêtement époxy et gaine non adhérente. Sélectionnées en fonction du degré de corrosion environnementale et de la durée de vie.

Quelles précautions s'appliquent à la mise en tension ?
Vérifiez l'intégrité de l'ancrage et la résistance du coulis avant la mise en tension ; chargez par étapes et verrouillez après stabilisation ; enregistrez l'allongement pour vérification ; ne coupez jamais les extrémités exposées à l'arc — utilisez une scie abrasive à froid.

Contactez-nous pour des solutions personnalisées

Les spécifications ci-dessus sont des spécifications standard pour référence. Les projets réels nécessitent souvent des solutions d'ancrage ciblées en raison des conditions variables de la roche encaissante, des niveaux de charge et des environnements de construction. Forts de plusieurs années d'expérience dans les produits de soutènement minier et géotechnique, nous pouvons personnaliser le diamètre du câble, la classe de résistance, la longueur et les solutions anti-corrosion selon vos besoins, et fournir une gamme complète d'accessoires correspondants, y compris les ancrages, les plaques d'appui, les bandes d'acier et les tubes d'injection. Nous soutenons l'exportation en grand volume et la coopération OEM. Pour des devis détaillés, des échantillons ou des solutions de projet exclusives, veuillez contacter nos ingénieurs commerciaux — nous fournirons des solutions d'ancrage et de soutènement rentables adaptées à vos conditions de travail spécifiques.
