Boulon de roche mécanique de coquille d'expansion

Aperçu du produit

Le boulon d'ancrage mécanique à coque expansible est un produit de soutien actif largement utilisé en géotechnique. Sa conception principale repose sur la combinaison organique d'une tête d'ancrage à coque expansible à l'extrémité et d'un corps de boulon à haute résistance. Lors de l'installation, la rotation ou la mise en tension du corps de boulon entraîne le déplacement axial de l'écrou conique, forçant les segments de la coque à se dilater radialement vers l'extérieur et à s'engager fermement dans la roche de la paroi du trou, formant ainsi un point d'ancrage mécanique fiable au fond du trou.

Avantages principaux

Mise en charge immédiate, soutien rapide

Les boulons d'ancrage mécaniques à coque expansible fournissent une force d'ancrage initiale immédiatement après l'installation, sans attendre la prise du coulis, résolvant efficacement le problème de capacité portante initiale insuffisante des boulons à mortier traditionnels. Dans les scénarios nécessitant un soutien rapide, comme les secours d'urgence et les zones de failles, un système de soutien efficace peut être formé en peu de temps, améliorant considérablement la sécurité de la construction.

Double renforcement, portance fiable

Adopte un mécanisme de double renforcement « ancrage mécanique + liaison par coulis ». L'engagement mécanique entre la coque d'extrémité et la masse rocheuse fournit une force d'ancrage en extrémité. Après injection de coulis creux, le coulis remplit les fractures rocheuses et enveloppe le corps du boulon, formant un soutien lié sur toute la longueur. L'effet synergique des deux mécanismes améliore considérablement la résistance à l'arrachement, au cisaillement et la stabilité globale du boulon.

Soutien actif précontraint

Une précontrainte (60 kN ~ 150 kN) peut être appliquée au boulon en serrant l'écrou, ce qui limite activement la déformation de la roche encaissante et améliore son état de contrainte. Comparé aux formes de soutien passif, le soutien précontraint peut contrôler plus efficacement la séparation et le relâchement de la roche, adapté aux massifs rocheux à grande déformation et aux zones à haute contrainte.

Forte adaptabilité géologique

La structure de la coque expansible possède une capacité d'auto-adaptation et peut former un ancrage efficace dans des couches rocheuses de différentes duretés. Du rocher dur au rocher tendre, des strates rocheuses intactes à la roche encaissante fracturée, les segments de la coque peuvent épouser étroitement la paroi du trou pour garantir l'effet d'ancrage. Différentes spécifications de têtes de coque peuvent correspondre à différents diamètres de trou et conditions géologiques.

Construction efficace, opération simple

Le processus d'installation est simple, ne nécessite pas d'équipement complexe et peut être réalisé par une seule personne. Comparé aux boulons à résine ou aux boulons fendus, les boulons à coque expansible ne sont pas affectés par la température ambiante et peuvent être installés normalement dans des conditions difficiles comme les environnements riches en eau et à basse température, avec une efficacité globale de construction améliorée de plus de 3 fois.

Spécifications du produit

Applications

Soutien des galeries minières

Largement utilisé dans le soutien du creusement de galeries pour les mines de charbon et les mines métallifères, y compris le soutien du toit, le soutien des parois et le renforcement des intersections. Particulièrement adapté aux roches encaissantes fracturées, aux galeries en roche tendre et aux zones minières à forte contrainte souterraine, contrôlant efficacement la déformation des galeries et garantissant la sécurité minière.

Tunnelier et génie souterrain

Utilisé pour le soutien systématique, le pré-soutien avancé et le renforcement local dans les tunnels ferroviaires, les tunnels routiers, les tunnels hydrauliques et les centrales souterraines. Utilisé en conjonction avec des cintres en acier et du treillis métallique pour former un système de soutien combiné, faisant face efficacement à des géologies complexes telles que les zones de failles et les zones karstiques.

Soutien des fouilles de fondation

Utilisé pour le renforcement des pentes, les clouages de sol et l'ancrage des systèmes de soutènement internes dans les fouilles profondes. Dans les projets de fouilles profondes urbaines, la caractéristique de construction rapide des boulons à coque expansible peut réduire efficacement la durée du chantier et diminuer l'impact sur l'environnement environnant.

Renforcement et traitement des pentes

Appliqué aux projets de renforcement des pentes routières et ferroviaires, de traitement des glissements de terrain et de stabilisation des pentes des mines à ciel ouvert. Fournit une force d'ancrage immédiate et joue un rôle clé dans les secours d'urgence des pentes, freinant efficacement le développement ultérieur des masses de glissement.

Génie hydraulique et hydroélectrique

Entreprend des tâches de soutien dans les bâtiments de centrales hydroélectriques, les tunnels de dérivation, les tunnels d'évacuation et les projets de renforcement des fondations de barrages. Sa version résistante à la corrosion peut s'adapter aux environnements riches en eaux souterraines et répondre aux exigences de durabilité à long terme des projets hydrauliques.

Autres applications géotechniques

Également applicable au soutien et au renforcement des galeries techniques souterraines, des stations de métro, des ouvrages de défense civile et de divers projets de développement d'espaces souterrains, ce qui en fait l'un des produits de soutien les plus utilisés en géotechnique.

Détails de la structure

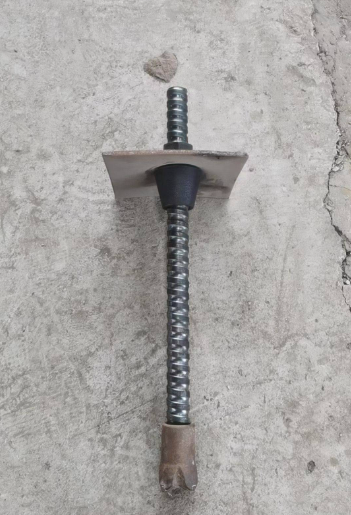

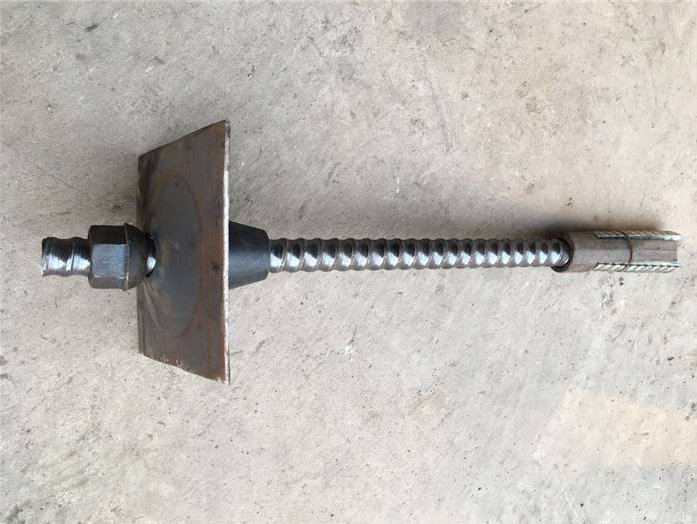

Le boulon d'ancrage mécanique à coque expansible se compose d'une tête d'ancrage à coque expansible, d'un corps de boulon, d'une plaque d'appui, d'un écrou et d'un bouchon d'injection. La tête d'ancrage à coque expansible est le composant porteur principal, où l'écrou conique entraîne la dilatation radiale de plusieurs segments de coque, les dents inversées sur la surface extérieure s'engageant fermement dans la masse rocheuse pour former un ancrage mécanique fiable. Le corps de boulon est en acier allié à haute résistance avec un traitement de trempe et revenu, doté d'une conception filetée sur toute la longueur pour faciliter le réglage de la précontrainte, et le type creux peut également servir de canal d'injection. La plaque d'appui et l'écrou travaillent ensemble pour verrouiller la précontrainte, tandis que le bouchon d'injection assure l'étanchéité de l'injection, tous les composants fonctionnant en coordination pour obtenir un soutien stable.

FAQ

À quelles conditions géologiques les boulons à coque expansible sont-ils adaptés ?
Adaptés à diverses formations rocheuses, du rocher tendre au rocher dur, avec de bonnes performances dans les roches fracturées, les zones de failles et les strates riches en eau. Pour les sables extrêmement meubles ou les sols fluide-plastiques, une utilisation avec un tubage est recommandée.

Comment choisir le nombre de segments de coque ?
2 segments pour rocher intact moyennement dur, 3 segments pour roche encaissante fracturée, 4 segments pour roche tendre ou strates à haute plasticité. Déterminé par les paramètres de la roche et la force d'ancrage de conception.

Quels sont les avantages par rapport aux boulons à résine ?
① Mise en charge immédiate, pas d'attente de durcissement ; ② Indépendant de la température ; ③ Réutilisable et recyclable ; ④ Ancrage plus stable dans des conditions riches en eau.

Comment déterminer la longueur du boulon ?
Basée sur l'épaisseur de la zone de relaxation, la structure rocheuse et la force d'ancrage de conception. Ancrage en extrémité
