Boulons scellés : Types, applications et principes de sélection

Lorsque les ingénieurs, entrepreneurs ou acheteurs comparent les options de soutènement du terrain, une question courante est ce qui différencie un boulon scellé des autres boulons d'ancrage. Le terme semble simple, mais dans la pratique, il soulève plusieurs préoccupations pratiques : comment le boulon est lié au terrain, quel type de coulis est utilisé, et dans quelles conditions un système scellé est plus pertinent que d'autres méthodes de soutènement. C'est pourquoi comprendre les boulons scellés ne se limite pas à une définition. Il s'agit aussi de la logique d'installation, du transfert de charge et de l'adéquation au projet.

Qu'est-ce qu'un boulon scellé et comment fonctionne-t-il ?

Un boulon scellé est un élément de renforcement des roches installé dans un trou foré et lié au terrain environnant par un coulis, généralement un coulis de ciment ou une résine. Au lieu de reposer uniquement sur un point d'ancrage mécanique, il fonctionne en créant une adhérence sur une partie du trou ou sur toute la longueur du boulon, selon la conception du système.

Son effet de soutien provient du transfert de charge entre le boulon, le coulis et la roche ou le terrain environnant. Lorsque le terrain se déforme ou tente de bouger, le boulon aide à résister à ce mouvement, tandis que le coulis transfère la contrainte dans le matériau environnant par l'adhérence et l'interaction à l'interface. En termes simples, le coulis n'est pas qu'un simple remplissage. C'est un élément clé du mécanisme d'ancrage.

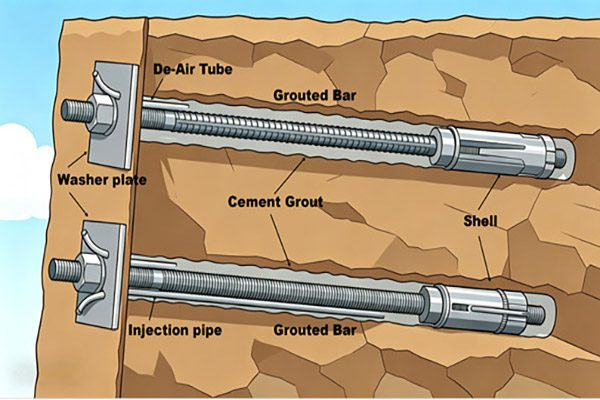

Coupe technique d'un système de boulon d'ancrage scellé utilisé dans la stabilisation des sols. Des étiquettes détaillées mettent en évidence le fonctionnement mécanique de la barre d'ancrage, du coquille d'expansion et du tube d'injection de coulis.

Les boulons scellés sont largement utilisés dans le creusement de tunnels, l'exploitation minière, la stabilisation de pentes, et d'autres travaux géotechniques où le renforcement du terrain, le partage des charges et un soutien à plus long terme sont importants. Parce qu'ils peuvent être conçus de différentes manières, le terme « boulon scellé » couvre plus d'un type de système, ce qui explique aussi pourquoi la classification peut devenir confuse dans les projets réels.

Types courants de boulons scellés

Les boulons scellés peuvent être classés par matériau de liaison, disposition d'ancrage ou méthode d'installation. Ces dimensions répondent à différentes questions, et un système installé peut appartenir à plus d'une catégorie. Le tableau ci-dessous fournit un cadre pour comprendre les types individuels qui suivent.

Ces catégories se chevauchent plutôt qu'elles ne s'opposent. Par exemple, une barre creuse autoforeuse décrit une méthode d'installation, tandis que le même système peut utiliser un coulis de ciment et développer une adhérence sur toute sa longueur installée. La classification doit donc être lue comme un ensemble de caractéristiques de conception et de construction, et non comme une liste de produits mutuellement exclusifs.

1. Boulons scellés au ciment

Les boulons scellés au ciment utilisent un coulis à base de ciment pour lier une barre d'acier ou un tendon à la paroi du trou de forage. Ils sont largement utilisés dans le renforcement souterrain et géotechnique, mais le nom du matériau seul ne détermine pas la durée de vie, le coût ou la capacité. Les performances dépendent du mélange de coulis spécifié, de la longueur de liaison, de l'état du trou de forage, de la mise en place du coulis, de la cure, des détails de protection contre la corrosion et du contrôle de l'installation.

2. Boulons scellés à la résine

Les boulons scellés à la résine utilisent des cartouches de résine ou un autre système de résine spécifié pour former la liaison. Ils sont souvent envisagés lorsque la séquence de construction nécessite un développement de résistance contrôlé et relativement rapide, en particulier dans l'exploitation minière et les travaux d'excavation rapides. Le temps de prise du produit, la disposition des cartouches, le mélange, les dimensions du trou, la température et la procédure d'installation doivent tous correspondre au système approuvé. La résine ne doit pas être considérée comme universellement plus rapide ou plus adaptée sans ces conditions spécifiques au projet.

3. Boulons entièrement scellés

Les boulons entièrement scellés décrivent une disposition d'ancrage plutôt qu'une famille de matériaux distincte. Le coulis ou la résine lie la barre en continu sur toute la longueur d'encastrement prévue, permettant le transfert de charge entre la barre et le terrain environnant à travers cette interface liée. La répartition réelle de la charge n'est pas nécessairement uniforme ; elle dépend de la rigidité et de l'état de la barre, du coulis, du trou de forage et du terrain.

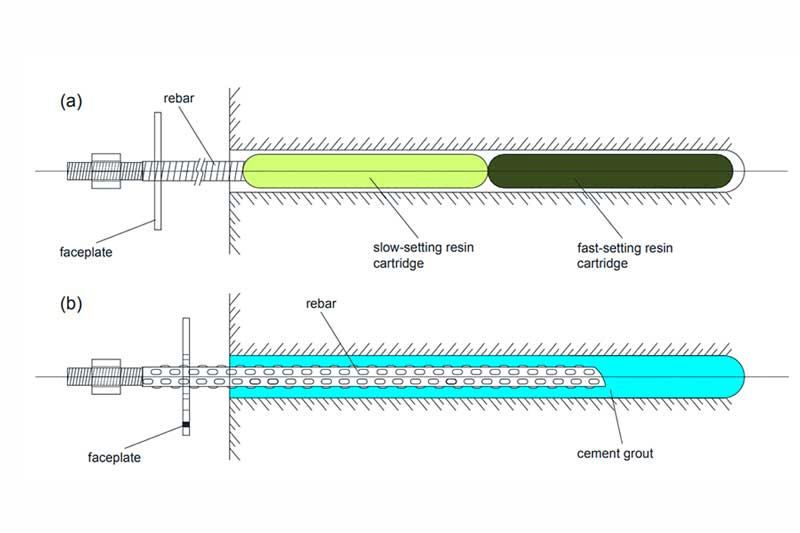

Dispositions de boulons d'ancrage entièrement scellés : boulons entièrement scellés à la résine (en haut) et boulons entièrement scellés au ciment (en bas).

La liaison sur toute la longueur est couramment utilisée pour le renforcement passif tel que les clous de sol et les goujons de roche non tendus. Cependant, un scellement sur toute la longueur en soi ne prouve pas que chaque système est passif. L'intention de conception, la séquence d'installation, les détails de la tête et toute tension appliquée déterminent le fonctionnement du renforcement installé.

4. Dispositions avec longueur de liaison définie et longueur libre

Certaines dispositions d'ancrage tendu divisent le tendon en une longueur de liaison définie et une longueur libre. La zone liée transfère la force du tendon dans le terrain environnant, tandis que la longueur libre permet au tendon de s'allonger lors de la mise en tension sans être lié sur cette partie. Après le développement de la liaison spécifiée, le tendon peut être mis en tension et verrouillé selon la procédure de conception et d'essai.

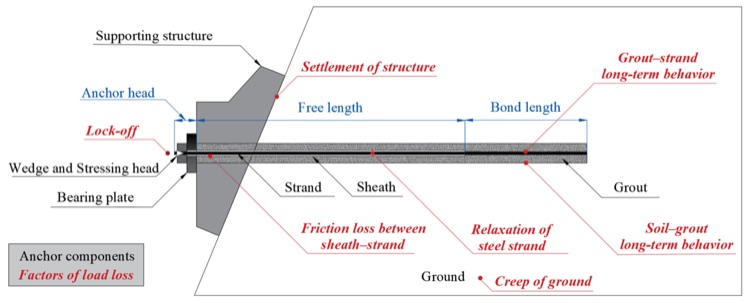

Un ancrage de sol précontraint avec une longueur libre et une longueur de liaison définies.

Cette disposition est parfois décrite de manière vague comme « scellée en extrémité », mais ce terme peut être trompeur. La liaison n'est pas simplement un petit point à l'extrémité du trou, et la charge ne doit pas être décrite comme universellement concentrée au fond. Sa position et sa longueur sont des variables de conception.

5. Systèmes d'ancrage ponctuel et combiné

L'ancrage ponctuel et combiné sont des configurations supplémentaires utilisées dans certains systèmes de soutènement souterrain. Un système spécifié peut combiner un ancrage mécanique avec de la résine ou du coulis, de sorte que le composant mécanique fournisse un ancrage initial ou permette la mise en tension tandis que le matériau lié fournit l'ancrage requis après avoir développé sa résistance. Cette classification est particulièrement courante dans le soutènement des toits miniers et ne doit pas être traitée comme une description universelle de tout ancrage de sol civil ou clou de sol.

L'ancrage combiné ne signifie pas toujours un ancrage mécanique à expansion plus du coulis. Certains systèmes spécialisés combinent une zone d'ancrage localisée à la résine avec un corps scellé au ciment séparé. L'exemple ci-dessous utilise un corps en résine à l'extrémité distale et un corps scellé au ciment autour d'une partie du tendon gainée de PVC. Il illustre une configuration de recherche brevetée, et non un détail standard pour chaque boulon à ancrage combiné.

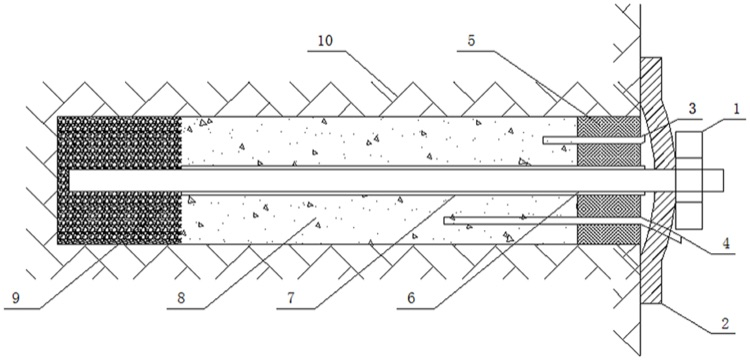

Exemple d'un ancrage combiné résine-ciment spécialisé : 1 écrous, 2 plateau d'ancrage, 3 tuyau d'échappement, 4 tuyau d'injection, 5 bouchon d'étanchéité, 6 ancrage, 7 gaine PVC, 8 corps de scellement, 9 corps en résine et 10 roche encaissante.

Les directives de soutènement des toits miniers de la MSHA distinguent les systèmes entièrement scellés, les barres d'armature tendues, les systèmes à ancrage ponctuel ou combiné et les systèmes assistés par résine à ancrage mécanique. Ceci est utile pour comprendre les configurations minières, bien que la spécification du projet approuvé reste la référence déterminante.

6. Systèmes de boulons scellés autoforeurs

Les systèmes de boulons scellés autoforeurs, souvent basés sur des barres creuses, décrivent une méthode d'installation. Un trépan de forage sacrificiel et une barre filetée creuse avancent ensemble, et la barre reste comme élément de renforcement. Le coulis est délivré à travers le noyau creux pendant ou après la séquence de forage et de rinçage spécifiée pour former la liaison requise.

Cette méthode est particulièrement utile dans les terrains faibles, fracturés, meubles ou en effondrement où un trou de forage ouvert conventionnel peut ne pas rester stable assez longtemps pour une installation normale de la barre. Combiner le forage et l'injection peut réduire les étapes d'installation séparées, mais l'adéquation dépend toujours des conditions du terrain, des paramètres de forage, de la procédure d'injection, du rôle de conception et du contrôle qualité. ApexRoc propose des systèmes d'ancrage autoforeurs pour les projets où cette méthode d'installation est spécifiée.

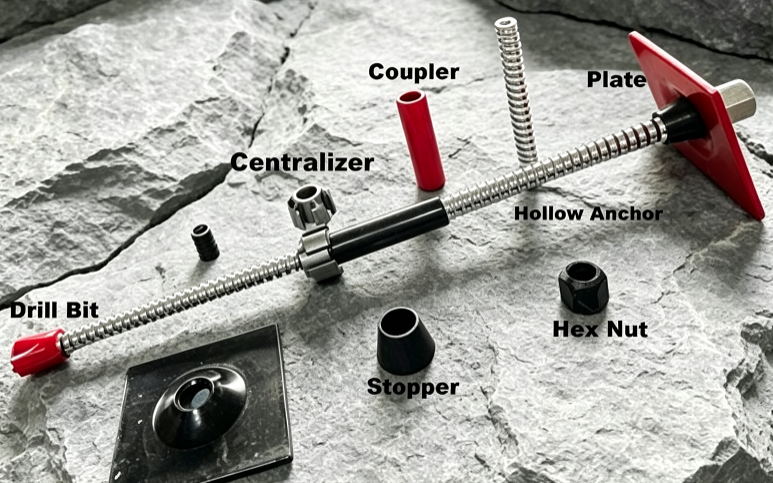

Les systèmes d'ancrage autoforeurs haute efficacité de CQ ROCKBOLT sont conçus pour un forage et une injection sans faille dans les terrains en effondrement.

Points à considérer avant de choisir des boulons scellés

La sélection d'un boulon scellé nécessite plus que le choix d'une barre et d'un matériau de liaison. La conception doit définir le rôle de soutènement du terrain, la disposition d'ancrage, la méthode d'installation, la séquence de développement de résistance requise et les exigences de durée de vie. Un système adapté au renforcement passif peut ne pas fournir la longueur libre et les détails de tête requis pour un ancrage tendu.

1. Condition du terrain et rôle du système

La condition du terrain est le point de départ. La résistance de la roche, les discontinuités, le type de sol, l'altération, les eaux souterraines et la stabilité du terrain environnant affectent la construction du trou de forage et les performances de la liaison. La conception doit également établir si l'élément fonctionne comme un boulon d'ancrage, un clou de sol, un goujon de roche ou un ancrage de sol tendu. Ces systèmes peuvent utiliser des barres et des coulis apparentés, mais leurs rôles structurels ne sont pas interchangeables.

2. Stabilité du trou de forage

Certaines conditions de terrain permettent à un trou foré propre de rester ouvert assez longtemps pour l'installation conventionnelle de la barre et l'injection. Dans les terrains meubles, brisés ou en effondrement, le trou peut se refermer ou se détériorer avant que le renforcement puisse être installé correctement. Un système de barre creuse autoforeuse peut être envisagé là où la méthode de construction approuvée nécessite que le forage et l'injection se déroulent comme une opération plus continue.

3. Exigence d'ancrage et de chargement

La conception doit indiquer si une liaison continue sur toute la longueur, une longueur de liaison définie avec une longueur libre, ou une autre disposition d'ancrage approuvée est requise. Elle doit également identifier si l'élément est installé comme un renforcement passif ou doit être mis en tension et verrouillé. Ces décisions affectent la barre, l'assemblage de la tête, la zone de liaison, la séquence d'installation, les essais et les critères d'acceptation.

4. Séquence de développement de résistance requise

Le calendrier de construction peut influencer la sélection du matériau et du système. La résine peut être envisagée là où la procédure approuvée nécessite un ancrage précoce contrôlé, tandis que le coulis de ciment suit sa séquence spécifiée de mélange, de mise en place et de cure. Aucun matériau ne doit être sélectionné sur la seule base d'une comparaison générique de vitesse ; la température du site, les eaux souterraines, l'état du trou, les données du produit et l'étape de construction suivante doivent être pris en compte.

5. Durée de vie, protection contre la corrosion et durabilité

La durée de vie requise et les conditions d'exposition déterminent la stratégie de protection contre la corrosion. L'humidité, la chimie des eaux souterraines, la couverture de coulis, les fissures et l'exposition de la tête peuvent toutes affecter la durabilité de l'acier. Selon le projet, la protection peut inclure l'encapsulation par coulis, la galvanisation à chaud, les revêtements duplex ou un autre système spécifié. Le détail final doit correspondre à la durée de vie et aux exigences applicables du projet.

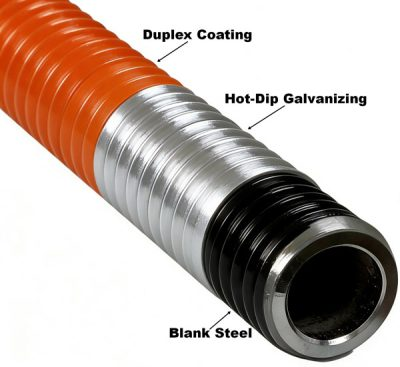

Conception de protection contre la corrosion pour les systèmes de barres creuses CQ ROCKBOLT

6. Compatibilité du coulis et pratiques sur site

Le système de boulon sélectionné doit être pratique à installer et à inspecter sur site. Le type de coulis ou de résine, la qualité du mélange, la procédure de pompage ou de cartouche, le nettoyage du trou de forage, l'expérience de l'équipe, l'équipement et les enregistrements d'installation affectent tous le travail fini. Le produit, la configuration d'ancrage, la méthode de construction et le plan de contrôle qualité doivent donc être vérifiés comme un seul système.

Conclusion

Les types de boulons scellés sont plus faciles à comparer lorsque le matériau de liaison, la disposition d'ancrage et la méthode d'installation sont traités comme des classifications distinctes mais qui se chevauchent. La sélection doit ensuite suivre le rôle de soutènement du terrain requis : passif ou tendu, entièrement lié ou construit avec une longueur de liaison et une longueur libre définies, installé conventionnellement ou autoforeur.

Pour les projets impliquant des terrains instables ou des conditions de forage difficiles, un système d'ancrage autoforeur intégré peut fournir une méthode d'installation pratique lorsqu'il est soutenu par la conception et la procédure de chantier. CQ ROCKBOLT fournit des systèmes de barres creuses et des composants compatibles pour ces applications de renforcement scellé.
