W-förmiges Stahlgurt / Bergbau Unterstützung Stahlgurt

Produktübersicht

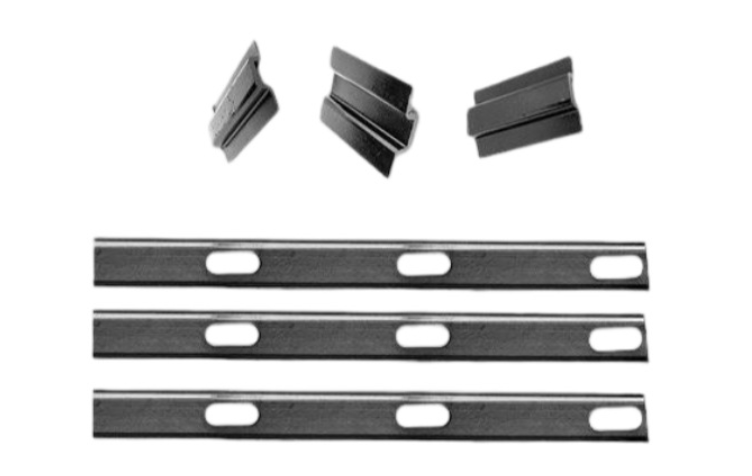

Das W-förmige Stahlband (auch als Stützstahlband oder W-Stahlband bezeichnet) ist ein Spezialmaterial für den Bergbauausbau und die Tunnelverstärkung. Es wird aus hochwertigem Q235-Kohlenstoffbaustahl oder hochfestem legiertem Stahlband kaltgeformt und hat einen "W"-Querschnitt. An der Mitte sind in geplanten Abständen Ankerbohrungen eingearbeitet.

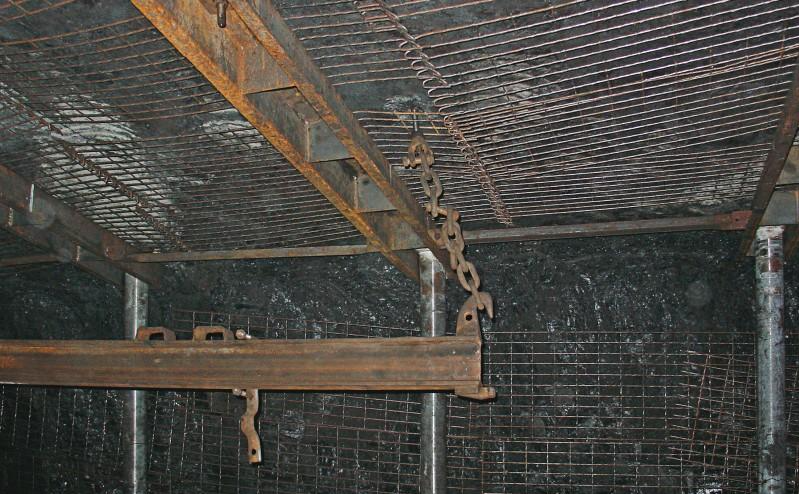

Als Kernkomponente des Ankerausbausystems verbindet das W-förmige Stahlband durch seinen einzigartigen wellenförmigen Querschnitt mehrere einzelne Anker zu einer integrierten tragenden Struktur und bildet so ein dreidimensionales Stützsystem "Punkt-Linie-Fläche". Das Produkt wird häufig in untertägigen Kohlebergbaustrecken, Abbaustoßen, Kammern, Eisenbahn- und Straßentunneln sowie anderen Ingenieurbereichen eingesetzt. Es ist besonders wirksam für die First- und Seitenwandverstärkung unter instabilen Nebengesteinsbedingungen und dient als eine neue Generation hocheffizienter Ausbauprodukte, die traditionelle I-Träger-Stützen und Flachstahlbänder ersetzen.

Kernvorteile

Außergewöhnliche Biegefestigkeit & Tragfähigkeit

Das Biegewiderstandsmoment von W-förmigen Stahlbändern ist 37-mal höher als das von Flachstahlbändern, wobei das Abwärtswiderstandsmoment etwa 2,75-mal so groß ist wie das Aufwärtswiderstandsmoment. Die Kaltverfestigung beim Walzen erhöht die Zugfestigkeit um 12%-15%, und ein einzelnes Band kann bis zu 50 Tonnen vertikalen Druck standhalten, wodurch Gebirgsverformungen und Firstdruck wirksam widerstanden wird.

Hochsteifer Ausbau & Verformungskontrolle

Die Gesamtsteifigkeit von W-förmigen Stahlbändern ist etwa 70-mal höher als die gewöhnlicher Stahlbänder, reiß- und verformungsbeständig. Durch das Anpressen von unten mit einem Ankerbohrgerät wird ein enger Kontakt mit dem Nebengestein sichergestellt, was die Ausbaustärke um 40% erhöht und Konvergenz und Verformung der Strecke deutlich reduziert.

Hohe Querschnittsausnutzung & hervorragende Wirtschaftlichkeit

Das W-förmige Querschnittsdesign maximiert die mechanische Leistung des Materials. Bei gleichwertigen Anforderungen an die Ausbaustärke kann der Stahlverbrauch um 30%-50% reduziert werden, was die Gesamtausbaukosten effektiv senkt und erhebliche wirtschaftliche Vorteile bietet.

Große Kontaktfläche & gleichmäßige Spannungsverteilung

Traditionelle Flachstahlbänder haben nur etwa 60% Kontaktfläche mit der Gesteinswand, während W-förmige Stahlbänder durch die Wellenstruktur die effektive Kontaktfläche auf über 85% erhöhen. Dies führt zu einer gleichmäßigeren Spannungsverteilung und vermeidet Ausbauversagen durch lokale Spannungskonzentration.

Einfache Installation & hohe Baueffizienz

W-förmige Stahlbänder können in Standardlängen vorgefertigt und vor Ort schnell mit Ankern montiert werden. Der Installationsprozess ist einfach mit kurzen Ausbauzyklen, besonders geeignet für Notreparaturen und schnelle Vortriebsszenarien, was den Baufortschritt erheblich verbessert.

Produktspezifikationen

Anwendungsszenarien

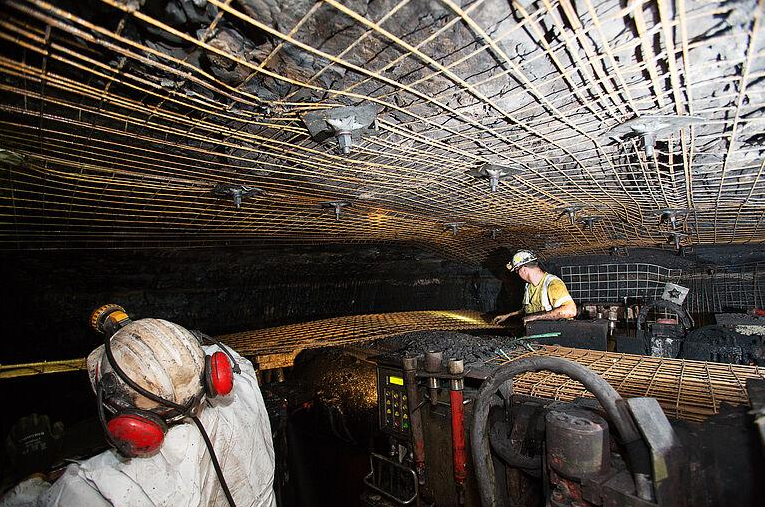

Bergbaustreckenausbau

Das W-förmige Stahlband ist die bevorzugte Komponente für den First- und Seitenwandausbau in untertägigen Kohlebergbaustrecken. In Kombination mit Ankern, Ankerseilen und Metallgewebe bildet es ein aktives Ausbausystem, das in verschiedenen Bergbauanwendungen wie Abbaustrecken, Vorrichtungsstrecken und Entwicklungsstrecken weit verbreitet ist und Dachfall- und Ausbruchsunfälle wirksam verhindert.

Tunnelbauverstärkung

Geeignet für den ersten Ausbau und die temporäre Verstärkung von Eisenbahntunneln, Straßentunneln und U-Bahn-Tunneln. Besonders in schwachem Nebengestein, Bruchzonen, Störungen und anderen schwierigen geologischen Abschnitten verbessert das W-förmige Stahlband die Gesamtstabilität der Ausbaustruktur signifikant und kontrolliert die Gebirgsverformung.

Kammer- & Untertagebau

Verwendet für den Firstausbau großer untertägiger Kammern wie Umspannwerke, Pumpenhäuser und Wartehallen sowie für die strukturelle Verstärkung von unterirdischen Räumen wie Parkhäusern und Zivilschutzanlagen, die einen sicheren und zuverlässigen Tragschutz bieten.

Abbaustoßausbau

Während des Auffahrens und der Installation von vollmechanischen Abbaustoßen kontrolliert das W-förmige Stahlband mit Ankerausbau wirksam großflächige Firstverformungen und gewährleistet die Sicherheit während der Geräteinstallation und des Abbaus.

Böschungs- & Baugrubensicherung

Angewandt in geotechnischen Ingenieurbereichen wie der Verstärkung von Tagebauböschungen und der Sicherung tiefer Baugruben, wobei es mit Bodenankern und Ankern Böschungssicherungssysteme bildet, um die Böschungsstabilität zu erhöhen.

Konstruktionsdetails

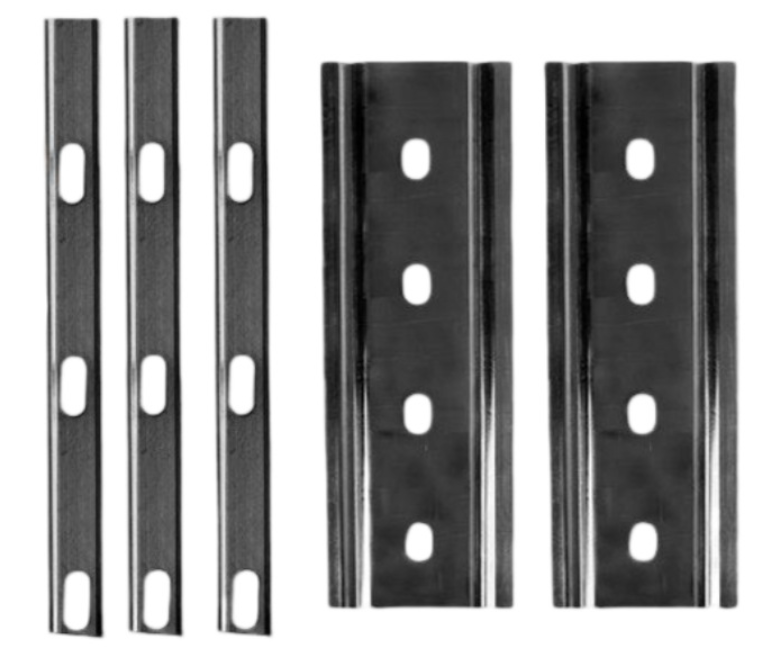

W-förmiges Querschnittsdesign

Das W-förmige Stahlband hat ein doppelgipfliges "W"-Querschnittsprofil, das durch Kaltumformung aus einem Flachstahlband in eine kontinuierliche Wellenstruktur verarbeitet wird. Die beiden Seitenflansche und der mittlere Steg bilden einen dreidimensionalen Querschnitt, der das Trägheitsmoment und das Widerstandsmoment signifikant erhöht und eine effiziente Materialausnutzung durch "dünn ersetzt dick" erreicht.

Präzises Ankerloch-Design

Langlöcher oder runde Ankerbohrungen werden in geplanten Abständen entlang der Mitte des Bandes eingearbeitet, wobei die Lochpositionstoleranz innerhalb von ±1mm kontrolliert wird, um eine präzise Übereinstimmung mit dem Ankerabstand zu gewährleisten. Lochkanten sind entgratet, um Risse durch Spannungskonzentration zu vermeiden.

Kaltumformungsprozess

In einem Durchgang durch eine kontinuierliche Kaltwalzanlage geformt. Beim Walzen tritt Kaltverfestigung auf, die gleichzeitig die Streckgrenze und die Zugfestigkeit erhöht. Nach der Formung sind die Querschnittsabmessungen stabil, wobei die Toleranz für Wellenhöhe und -abstand innerhalb von ±0,5mm kontrolliert wird.

Kantenbearbeitung

Beide Kanten des Stahlbandes werden präzise geschert oder gewalzt, grat- und schlackenfrei, um Verletzungen von Bauarbeitern oder Beschädigungen des Metallgewebes während der Installation zu verhindern.

Oberflächenbehandlungsprozess

• Schwarze Oberfläche: Behält die Walzhaut bei, geeignet für trockene Umgebungen oder kurzfristige Nutzung
• Feuerverzinkt: Zinkschichtdicke ≥80μm, hervorragende Korrosionsbeständigkeit, geeignet für feuchte und stark korrosive Bergbauumgebungen, Lebensdauer um das 3- bis 5-fache verlängert
• Lackiert/Korrosionsschutzbeschichtung: Spezielle Korrosionsschutzbeschichtungen können kundenspezifisch angepasst werden, um besonderen Betriebsbedingungen gerecht zu werden

Häufig gestellte Fragen (FAQ)

Welche Vorteile hat das W-förmige Stahlband im Vergleich zum Flachstahlband?

Durch das W-förmige Querschnittsdesign erreicht das W-förmige Stahlband ein 37-mal höheres Biegewiderstandsmoment, eine 70-mal höhere Steifigkeit und über 40% höhere Ausbaustärke bei gleichem Stahlverbrauch. Gleichzeitig erhöht die W-Struktur die Kontaktfläche mit dem Nebengestein, was zu einer gleichmäßigeren Spannungsverteilung führt und eine weitaus bessere Ausbauleistung als Flachstahlbänder bietet.

Wie wählt man die passende W-förmige Stahlbandspezifikation aus?

Die Spezifikationsauswahl sollte folgende Faktoren berücksichtigen: ① Gebirgsgüte und Gebirgsdruckgröße; ② Ankerdurchmesser und -abstand; ③ Streckenspannweite und -höhe; ④ Nutzungsdauer und Umweltkorrosivität. Es wird empfohlen, geologische Gutachten und Ausbaupläne bereitzustellen, damit unser technisches Team die optimale Lösung maßschneidern kann.

Wie ist die Installationsmethode für das W-förmige Stahlband?

Das W-förmige Stahlband wird in Verbindung mit Ankern verwendet. Bei der Installation wird das Band entlang der axialen oder umlaufenden Richtung der Strecke angeordnet, die Anker werden durch die Bandlöcher in das Nebengestein eingeführt und die Muttern angezogen, um das Band fest gegen die Gesteinsoberfläche zu drücken. Beachten Sie bei der Installation, dass die gewölbte Seite des Bandes zum Nebengestein zeigen sollte (von unten angedrückt), um den mechanischen V
