Einloch Anker

Produktübersicht

Der Einzellochanker ist eine zentrale Verankerungskomponente für die Vorspannungstechnik, bestehend aus einem hochfesten schwarzen Schutzaußenzylinder und einem integrierten Gewindeankerring. Er ist speziell für das Spannen und Verankern einzelner Stahllitzen und Vorspannbewehrungen konzipiert. Dieses Produkt verwendet eine integral geformte verschleißfeste Schale, die mit einer präzisen selbstsichernden Gewindestruktur kombiniert ist. Diese verriegelt die Vorspannstäbe durch mechanische Klemmkraft fest, um die Zugspannung effektiv zu übertragen. Es bietet die Funktionen Spannverriegelung, Spannungserhaltung und Lockerungsschutz. Durch eine Wärmebehandlung und eine Korrosionsschutzbeschichtung ist es für verschiedene Vorspannungs-Bauszenarien wie Brücken, Hangstützungen, Rohrkanäle und Fertigteile geeignet. Mit einfacher Installation und stabiler Verankerungsleistung dient es als standardmäßiges passendes Verankerungsteil für kleine Vorspannspannsysteme.

Kernvorteile

1. Hochfester verschleißfester Außenzylinder mit langer Lebensdauer
2. Standardmäßiges integriertes Gewindeloch, kompatibel mit universellen Spannvorrichtungen
3. Korrosions- und feuchtigkeitsbeständig für anspruchsvolle Bauumgebungen
4. Kompakte und leichte Struktur für flexible Installation
5. Standardisierte Produktion mit anpassbarer Massenfertigung

Produktspezifikationstabelle

Anwendungsszenarien

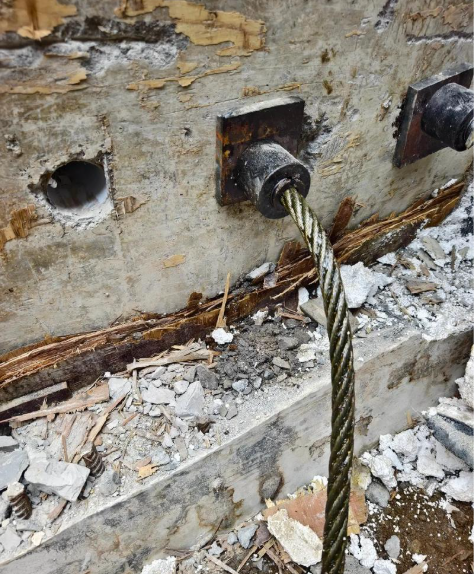

Fels- und Erdhangstützungsarbeiten
Wird zum Spannen und Verankern von Ankerbolzen an Berghängen, Baugrubenböschungen und Dammverstärkungen verwendet. Gekoppelt mit einzelnen Ankerbolzen zur Verteilung von Fels- und Erddruck und zur Vermeidung von Erdrutschen.

Fertigteile aus Beton
Angewendet auf Fertigdeckenplatten, kleine Fertigbalken und Spannbetonpfähle, um einzelne Bündel von Vorspannbewehrungen zu verriegeln und die Gesamtzugfestigkeit der Bauteile zu erhöhen.

Kommunale unterirdische Rohrkanäle
Verwendet für die Vorspannungsverstärkung von Seitenwänden und den Bau von auftriebssicheren Ankern in unterirdischen Rohrkanälen. Ermöglicht eine langfristige Verankerung unter feuchten Untertagebedingungen, um dem Auftrieb von Grundwasser und dem seitlichen Erddruck zu widerstehen.

Kleine Brücken und Geländerverstärkung
Geeignet für die Vorspannungsverstärkung von ländlichen kleinen Brücken, Brückengeländern und die Instandsetzung von alten Brücken. Der kompakte Einzellochanker passt für partielle Verstärkungsspannarbeiten.

Baugruben- und Auftriebssicherungsarbeiten
Gekoppelt mit einzelnen Ankerbolzen für Kellerauftriebssicherungsbolzen und Ankerbolzen für Tiefbaugrubensicherungen, um Gebäudeauftriebsspannungen auszugleichen.

Stahlkonstruktions-Vorspannungsverstärkung
Verwendet zum Spannen kleiner Vorspannbündel bei der Verstärkung von Stahlkonstruktionen in Fabriken, um die Tragfähigkeit von Stahlbauteilen zu verbessern.

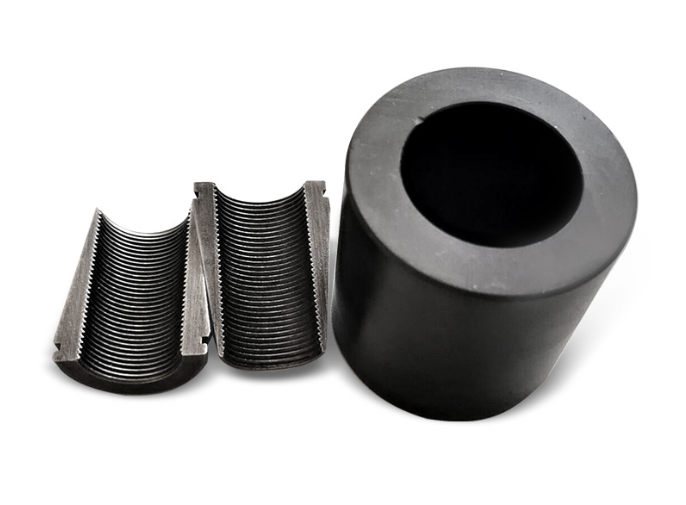

Strukturelle Details

1. Verschleißfester Außenzylinder

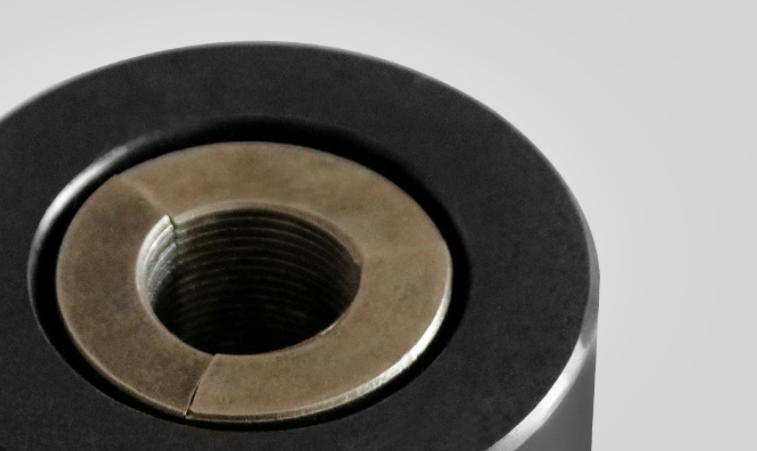

2. Integrierter geteilter Verriegelungsankerring
3. Hochpräzises standardmäßiges Innengewindeloch
4. Mehrschichtige spannungstragende Strukturdesign

Häufig gestellte Fragen (FAQ)

F1: Was verursacht das Durchrutschen der Stahllitze bei Einzellochankern?

1. Abgenutzte Ankerringgewinde oder deformierte Schlitze führen zu unzureichender Klemmkraft; 2. Ölflecken oder Rost auf den Stahllitzen verringern die Reibung; 3. Zu schnelles Spannen verursacht eine momentane Überlastung. Lösungen: Neue Anker ersetzen, Ölflecken auf den Stahllitzen reinigen und stufenweises Spannen mit konstanter Geschwindigkeit durchführen.

F2: Kann dieser Einzellochanker lange unter Wasser verwendet werden?

Standardmodelle haben eine grundlegende Rostschutzleistung. Für den Langzeiteinsatz unter Wasser oder in stark korrosiven Wasserumgebungen werden kundenspezifische feuerverzinkte Versionen mit höherer Korrosionsschutzklasse empfohlen, um Ausfälle durch Langzeiteintauchen und Rost zu vermeiden.

F3: Kann ein Anker für Stahllitzen mit unterschiedlichen Durchmessern verwendet werden?

Nein. Jeder Einzellochanker ist für eine feste Spezifikation von Stahllitzen mit entsprechendem Innendurchmesser und Klemmgröße ausgelegt. Die Verwendung falscher Modelle führt zu Verankerungsfehlern und dem Risiko von Litzenbrüchen. Bitte wählen Sie die Produkte streng nach der Spezifikationstabelle aus.

F4: Wie geht man mit losen Ankern nach dem Spannen um?

Nach dem Spannen ist eine Druckhaltezeit erforderlich; ein direktes Entlasten ohne Druckhalten führt leicht zu Lockerung. Bei Lockerung ein zweites Spannen auf die geplante Spannung durchführen und prüfen, ob die geteilten Teile des Ankerrings gerissen sind; beschädigte Produkte ersetzen.

F5: Können Sie Prüfberichte von Drittanbietern bereitstellen?

Für alle Standard-Einzellochanker sind mechanische Leistungsprüfberichte und Werkszeugnisse erhältlich, die die Anforderungen an die Projektabnahmedokumente erfüllen.

Kontaktieren Sie uns für maßgeschneiderte Lösungen

Unser Werk verfügt über eine unabhängige Produktions- und Verarbeitungskapazität für alle Arten von Vorspannungs-Einzellochankern mit ausreichendem Lagerbestand an Standardmodellen und unterstützt die Anpassung aller nicht standardmäßigen Spezifikationen. Wir können die Außenzylindergröße, Höhe und Innengewindespezifikationen entsprechend der Stahllitzengröße und der geplanten Zuglast Ihres Projekts anpassen und differenzierte Korrosionsschutzbehandlungen wie Brünieren, Feuerverzinken und Epoxidbeschichtung anbieten. Wir liefern auch komplette Sätze von zugehörigen Bauzubehörteilen wie Ankerkeile, Spannpressen und Vorspannstahllitzen. Unser professionelles technisches Team bietet Modellauswahlberatung, technische Anleitung zum Spannen vor Ort und vollständige Werksabnahmedokumente. Wenn Sie Bedarf an Musterlieferung, Angebotsberechnung oder maßgeschneiderten Lösungen für spezielle Projekte haben, können Sie uns jederzeit kontaktieren. Wir werden eine maßgeschneiderte One-Stop-Vorspannungsverankerungslösung anbieten, die auf Ihre Bauumgebung und Projektanforderungen zugeschnitten ist.
