Selbstbohrende Hohle Grouting Rock Bolt

Produktübersicht

Der selbstbohrende Hohlanker ist ein neuartiges Stützmaterial, das die Funktionen Bohren, Verpressen und Verankern vereint und in geotechnischen Bereichen wie Tunneln, Bergwerken, Böschungen und Baugruben weit verbreitet ist. Der Ankerkörper mit Hohlgewinde dient als Verpresskanal und ermöglicht eine gleichzeitige Bohr- und Verpressarbeiten, wodurch technische Probleme herkömmlicher Anker wie schwierige Bohrlochbildung und unzureichende Verpressung effektiv gelöst werden.

Hergestellt aus hochfestem legiertem Baustahl mit rostschützender Oberflächenbehandlung, bietet das Produkt eine hervorragende Zugfestigkeit und Korrosionsbeständigkeit. Ausgestattet mit speziellen Bohrern, Ankerplatten, Muttern und Verpressstopfen ermöglicht es eine schnelle Installation und effiziente Verankerung und ist damit die ideale Wahl für Stützung und Verstärkung in weichem Nebengestein, zerklüfteten Schichten und unter hohen Spannungsbedingungen.

Kernvorteile

Multifunktion in einem, effiziente Bauausführung

Vereint die Funktionen Bohren, Verpressen und Verankern in einer Einheit. Die Verpressung kann ohne Herausziehen des Bohrgestänges abgeschlossen werden, was den Bauzyklus erheblich verkürzt und die Arbeitseffizienz verbessert.

Vollständige Verpressung, zuverlässige Verankerung

Das Hohldesign stellt sicher, dass der Mörtel durch den Ankerkörper bis zum Bohrlochgrund gelangt, wodurch eine Druckverpressung von innen nach außen realisiert wird, die Risse im Nebengestein effektiv füllt und einen vollständigen verstärkten Körper mit deutlich verbesserter Ankerkraft bildet.

Anpassungsfähig an komplexe Schichten

Geeignet für schwer zu bohrende Schichten wie lockere, zerklüftete und schwache Formationen. Der selbstbohrende Prozess vermeidet Einsturzrisiken und gewährleistet Bohrlochqualität und Stützwirkung.

Hohe Festigkeit, gute Haltbarkeit

Der Ankerkörper besteht aus hochwertigem legiertem Baustahl, der wärmebehandelt wurde, und zeichnet sich durch hohe Zugfestigkeit und gute Zähigkeit aus. Die Oberflächenkorrosionsschutzbehandlung widersteht effektiv korrosiven Umgebungen im Untergrund und sorgt für eine lange Lebensdauer.

Einfache Installation, Kosteneinsparung

Vollständiges Zubehör und einfache Bedienung, keine großen Geräte erforderlich, wodurch Arbeits- und Maschinenkosten gesenkt werden. Die schnelle Bauausführung bringt bemerkenswerte wirtschaftliche Gesamtvorteile.

Produktspezifikationen

Anwendungsszenarien

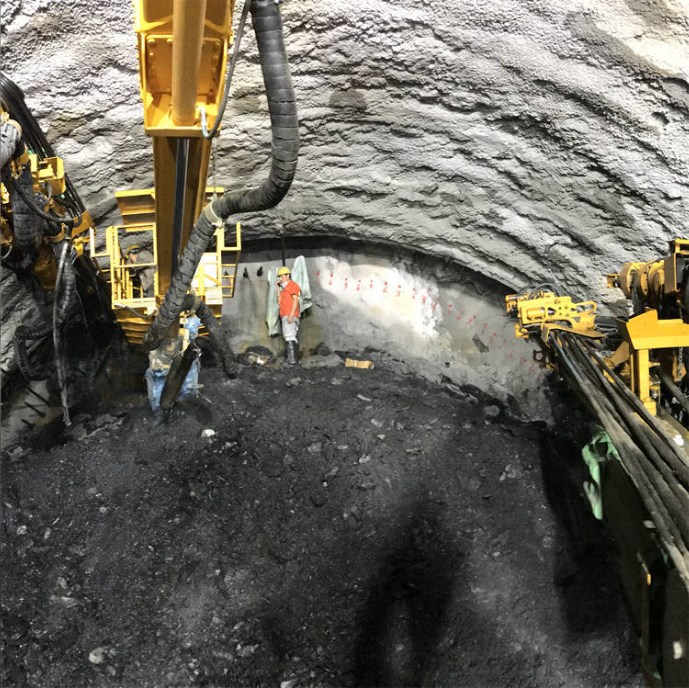

Tunnelbau und Untertagebau

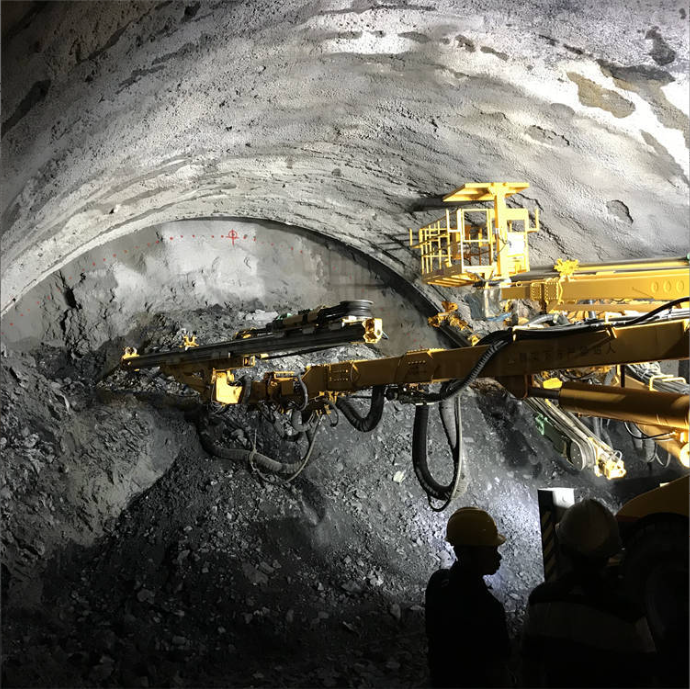

Geeignet für den primären Ausbau und den vorauseilenden Ausbau von Eisenbahn-, Straßentunneln und U-Bahn-Projekten, besonders hervorragend unter komplexen geologischen Bedingungen wie weichem Nebengestein und Störungszonen.

Grubenbausicherung im Bergbau

Weit verbreitet für die Verstärkung des Nebengesteins von Strecken in Kohlebergwerken, Metall- und Nichtmetallbergwerken, wodurch die Verformung des Nebengesteins effektiv kontrolliert und die Sicherheit der Untertagearbeiten gewährleistet wird.

Böschungsverstärkung und -sanierung

Verwendet für die Verstärkung von Straßen- und Eisenbahnböschungen sowie die Hangrutschsanierung. Die Verpressverankerung verbessert die Gesamtstabilität der Böschung und verhindert das Abrutschen von Gesteins- und Bodenmassen.

Stützung tiefer Baugruben

Dient als Kernkomponente von Bodennagelwänden oder Ankersystemen in Tiefbauprojekten wie Hochhäusern und U-Bahn-Stationen und bietet zuverlässigen Seitendruckwiderstand.

Wasserbau und Wasserkrafttechnik

Anwendbar für die Verstärkung des Nebengesteins und die Abdichtungsbehandlung von Dämmen, Stauseen und Wasserüberleitungstunneln, wodurch der allgemeine Sicherheitsfaktor der Technik verbessert wird.

Fundamentverstärkung

Verwendet für die Fundamentverstärkung bestehender Gebäude, Pfahlfundamentunterfangung und Fundamentstärkung, wodurch die Tragfähigkeit des Fundaments effektiv verbessert wird.

Konstruktionsdetails

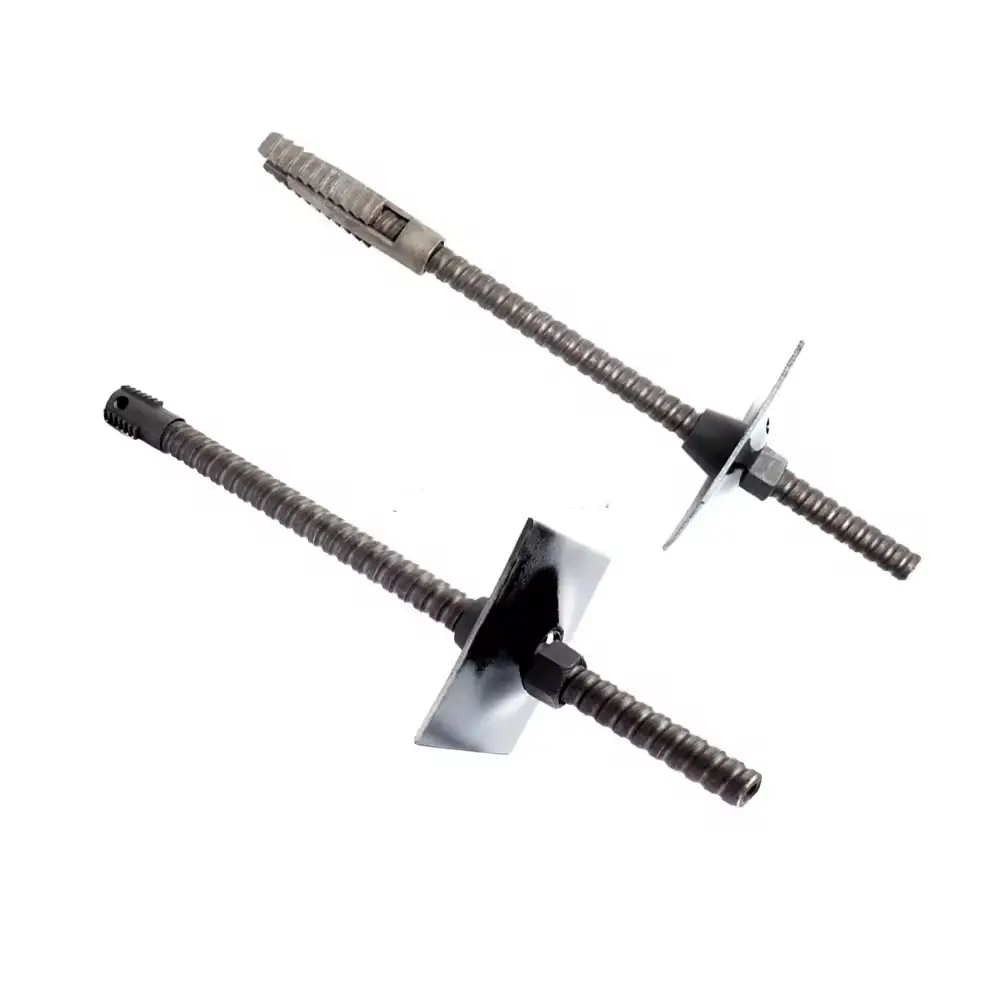

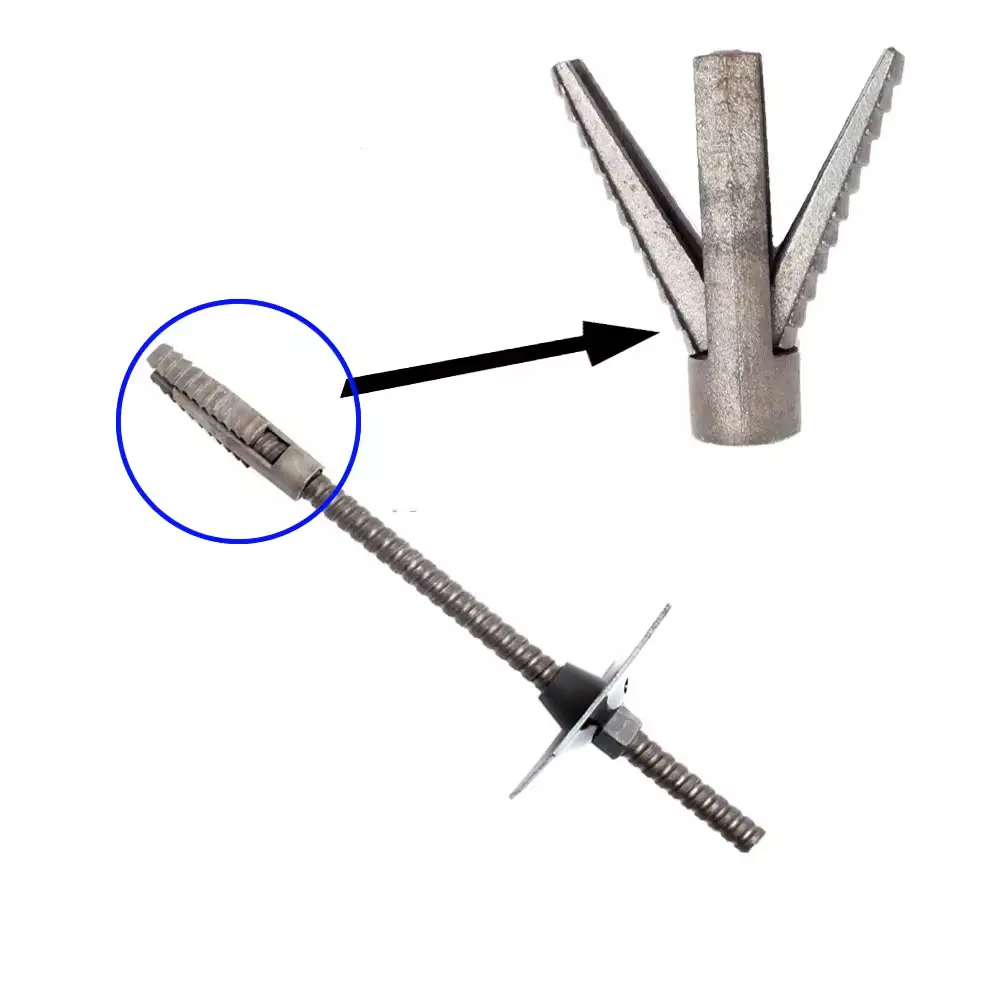

Der selbstbohrende Hohlanker besteht aus einem Legierungsbohrer, einem hohlen Gewindeanker, einem Verpressstopfen, einer Ankerplatte, einer Mutter und einer Kupplungsmuffe. Der vordere Hartmetallbohrer ist verschleißfest und effizient, mit Mörtelaustrittsöffnungen am Ende, die die Mörteleinspritzung vom Bohrlochgrund aus sicherstellen. Der mittlere hohle Gewindeanker dient sowohl als Verpresskanal als auch zur Kraftübertragung der Verankerung, mit durchgehenden Gewinden auf der Oberfläche, die die Verbindung der Komponenten und die Längenanpassung erleichtern. Der Bohrlochmund-Verpressstopfen verhindert den Rückfluss des Mörtels und hält einen stabilen Verpressdruck aufrecht. Die Ankerplatte arbeitet mit der Mutter zusammen, um eine Vorspannkraft aufzubringen, sodass der Anker sofort aktive Stützung bieten kann. Für Tiefbohrlochstützungen können mehrere Anker über Kupplungsmuffen verlängert werden, wobei die Verbindungsfestigkeit nicht geringer ist als die des Ankerkörpers selbst.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen selbstbohrenden Ankern und gewöhnlichen Ankern?
Gewöhnliche Anker erfordern drei separate Schritte: zuerst bohren, dann den Anker einsetzen und schließlich verpressen. Selbstbohrende Anker kombinieren Bohren und Verpressen in einem Prozess – die Verpressung kann gleichzeitig mit dem Bohren erfolgen, was zu einer höheren Bauleistung führt, besonders geeignet für schwache und zerklüftete Schichten mit hohem Einsturzrisiko.

Welcher Verpressdruck wird empfohlen?
Der konventionelle Verpressdruck wird mit 0,5~2,0 MPa empfohlen und sollte je nach Nebengesteinsbedingungen, Mörtelart und Konstruktionsanforderungen angepasst werden. In zerklüfteten Schichten kann der Druck entsprechend erhöht werden, um sicherzustellen, dass der Mörtel die Risse vollständig durchdringt und füllt.

Wie wählt man die Ankerlänge aus?
Die Ankerlänge sollte basierend auf der Dicke der Auflockerungszone des Nebengesteins, der konstruktiven Ankerkraft und den technischen Anforderungen bestimmt werden. Im Allgemeinen sind Anker für den primären Tunnelausbau 3 bis 6 Meter lang, und vorauseilende Anker können je nach Bedarf länger sein. Wir bieten professionelle technische Unterstützung bei der Auswahl.

Können Produkte kundenspezifisch angepasst werden?
Ja. Wir unterstützen kundenspezifische Anker mit unterschiedlichen Spezifikationen, Längen, Materialien und Oberflächenbehandlungen und können auch komplette Stützungslösungen nach speziellen technischen Anforderungen entwerfen.

Welche unterstützenden Geräte werden für die Bauausführung benötigt?
Zu den wichtigsten unterstützenden Geräten gehören Ankerbohrgeräte, Verpresspumpen, Mischer und entsprechendes Bohrgestänge-Verbindungswerkzeug. Die spezifische Konfiguration kann je nach Projektumfang und geologischen Bedingungen festgelegt werden.

Kontaktieren Sie uns für maßgeschneiderte Lösungen

Mit langjähriger Erfahrung in der Forschung, Entwicklung und Produktion geotechnischer Stützprodukte verfügen wir über ein professionelles technisches Team und komplette Produktionslinien, die umfassende, maßgeschneiderte Lösungen bieten, die auf Ihre spezifischen technischen Anforderungen zugeschnitten sind. Ob Ihr Projekt Tunnelbau, Grubenbau, Böschungssanierung oder Baugrubenstützung umfasst, wir können die am besten geeignete Produktkonfiguration und den Bauplan für Sie erstellen.
