So wählen Sie den richtigen Felsanker für den Untertagebergbau und Tunnelbau: Split Set, Swellex oder selbstbohrende Anker?

Die Wahl des richtigen Gesteinsankers ist nicht einfach eine Frage der Auswahl des stärksten Stahlstabs oder des niedrigsten Stückpreises. Im Untertagebergbau und Tunnelbau muss ein erfolgreiches Gebirgssicherungssystem mit den Gebirgsverhältnissen, der Ausbruchsreihenfolge, der Bohrlochqualität, der verfügbaren Installationsausrüstung und dem Stützungsdesign des Projekts übereinstimmen.

Ein Stützungselement, das in festem Gestein gut funktioniert, kann in stark zerklüftetem Gebirge ungeeignet sein. Eine Lösung, die für eine sofortige Festlegung gedacht ist, ist möglicherweise nicht die richtige Wahl, wenn eine langfristige, vermörtelte Verstärkung erforderlich ist. Für Grubenbetreiber, Tunnelbauunternehmer, Händler und technische Einkäufer lautet die praktische Frage nicht: "Welcher Gesteinsanker ist der beste?" Sondern: "Welches Gesteinsankersystem ist für diese Gebirgsbedingungen und dieses Stützungsziel geeignet?"

Dieser Leitfaden zur Gesteinsankerauswahl vergleicht drei gängige Lösungen für den untertägigen Gebirgsausbau: Split Set Reibungsanker, wasser-expandierbare Gesteinsanker, allgemein bekannt als Swellex-Anker, und Selbstbohr-Anker. Das Verständnis ihrer Funktionsprinzipien und Installationsgrenzen hilft Käufern, eine genauere Angebotsanfrage zu erstellen und die Auswahl eines Produkts allein aufgrund des Bekanntheitsgrades des Namens zu vermeiden.

Beginnen Sie mit den Gebirgsverhältnissen, nicht mit dem Produktnamen

Jeder Gesteinsanker-Auswahlprozess sollte mit der Ausbruchsumgebung beginnen. Das umgebende Gestein beeinflusst die Bohrlochstabilität, das Verankerungsverhalten, die Installationsgeschwindigkeit und die Art des Grubenausbaus, der zuverlässig installiert werden kann.

Bevor Sie sich für einen Bergbau-Gesteinsanker oder Tunnel-Gesteinsanker entscheiden, sollte das Projektteam Folgendes klären:

• Ist das Gestein fest, geklüftet, verwittert, zerbrochen oder stark zerbrochen?
• Bleibt das gebohrte Loch offen, oder ist ein Bohrlocheinbruch wahrscheinlich?
• Ist eine sofortige Gebirgssicherung nach dem Sprengen oder Ausbruch erforderlich?
• Ist die Stützung vorübergehend, dauerhaft oder Teil eines gestuften Verstärkungsplans?
• Sind Grundwasser, Korrosion, Vibrationen, seismische Aktivität oder eingeschränkter Zugang zu erwarten?
• Welche Ankerlänge, Ankerabstände, Plattenanordnung und Auslegungslast sind erforderlich?

Diese Fragen sind wichtig, weil ein Gesteinsanker nicht allein wirkt. Seine Wirksamkeit hängt davon ab, wie der Anker, das Bohrloch, die Ankerplatte, das Gitter, der Mörtel oder das Harz und das Installationsverfahren als komplettes untertägiges Gebirgssicherungssystem zusammenwirken.

Fünf Faktoren, die den richtigen Gesteinsanker bestimmen

1. Gebirgsmassiv und Bohrlochstabilität

Festes Gestein mit einem stabilen Bohrloch kann eine schnelle Installation eines Reibungsankers oder expandierbaren Gesteinsankers ermöglichen. Schwaches, gebrochenes, wasserführendes oder einbruchgefährdetes Gebirge erfordert oft eine Verankerungsmethode, die in einem Arbeitsgang bohren und verstärken kann.

Dort, wo Bohrlöcher kurz nach dem Bohren verschließen, kann ein herkömmlicher Anker, der in ein offenes Loch eingeführt werden muss, schwierig zu installieren sein. Unter diesen Bedingungen kann ein Selbstbohrender Hohlstab-Vermörtelungsanker in Betracht gezogen werden, da sein hohler Gewindestab bohren, Mörtel transportieren und als Verstärkung an Ort und Stelle bleiben kann.

2. Erforderlicher Zeitpunkt der Gebirgssicherung

Einige Untertageprojekte benötigen eine sofortige Festlegung nach dem Sprengen oder Ausbruch. Andere können Zeit für das Aushärten von Mörtel oder Harz einräumen, bevor die volle Auslegungslast erforderlich ist.

Split Set Reibungsanker und Swellex Gesteinsanker werden oft für Anwendungen evaluiert, bei denen eine schnelle Installation und eine frühzeitige Stützung wichtig sind. Selbstbohr-Anker werden typischerweise ausgewählt, wenn der Installationsprozess auch schwierige Bohr- und Vermörtelungsbedingungen lösen muss.

3. Auslegungslast und Gesteinsanker-Abstand

Eine höhere nominelle Ankerfestigkeit führt nicht automatisch zu einem besseren Stützungsergebnis. Die Lastaufnahmefähigkeit eines Gesteinsankers hängt vom Zusammenspiel zwischen Anker, Verankerungsmethode, umgebendem Gestein, Ankerlänge, Platte, Abstand und Installationsqualität ab.

Das Projektdesign sollte das erforderliche Stützungsmuster, die erwartete Last, die Verformungstoleranz und die Prüfmethode definieren. Die Beschaffungsteams sollten diese Eingaben sammeln, bevor sie Gesteinsanker-Lieferanten oder Angebote vergleichen.

4. Installationsausrüstung und Standortbedingungen

Verfügbare Bohrwagen, Wasserversorgung, Mörtelpumpen, Zugangsbeschränkungen und die Erfahrung der Mannschaft beeinflussen direkt die Produktauswahl. Ein Gesteinsankersystem, das spezielle Installationsausrüstung erfordert, ist möglicherweise nicht die effizienteste Option für jedes Bergwerk oder Tunnelprojekt.

Zum Beispiel erfordert ein wasser-expandierbarer Gesteinsanker eine kompatible Aufweitungsmethode und ein kontrolliertes Installationsverfahren. Ein Selbstbohr-Ankersystem erfordert kompatible Bohrkronen, Kupplungen, Vermörtelungsgeräte und Installationspraktiken. Die Produktauswahl sollte daher dem tatsächlichen Standortprozess entsprechen, nicht nur der Katalogbeschreibung.

5. Korrosionsschutz und Nutzungsdauer

Wenn die Stützung für den Langzeitgebrauch vorgesehen ist, muss die Umwelteinwirkung berücksichtigt werden. Grundwasser, chemische Bedingungen, Korrosionsrisiko, Drainage, Oberflächenbehandlung und projektspezifische Haltbarkeitsanforderungen können alle die Auswahl eines Bergbau-Gesteinsankers beeinflussen.

Bei dauerhafter oder langfristiger Stützung sollte das Ingenieurteam die gesamte Stützungsbaugruppe bewerten, einschließlich des Ankerkörpers, der Gesteinsankerplatte, Mutter, Unterlegscheibe, Mörtel oder Harz und der Expositionsbedingungen.

Wann man sich für Split Set Reibungsanker entscheiden sollte

Ein Split Set Anker, auch Reibungsanker oder Reibungsstabilisator genannt, ist ein geschlitztes Stahlrohr, das in ein Bohrloch mit einem Durchmesser eingebaut wird, der kleiner ist als der Außendurchmesser des Rohrs. Beim Eintreiben in das Bohrloch wird das Rohr zusammengedrückt und entwickelt über seine Länge Reibungswiderstand.

Dies macht den Split Set Reibungsanker zu einer vertrauten Option, wenn eine schnelle Installation und sofortige Grubendachsicherung wichtig sind.

Typische Anwendungen umfassen:

• Untertagebergbau - Entwicklungsstrecken
• Grubenstreckenausbau
• Tunnel-Gebirgssicherung
• Frühzeitige oder vorübergehende Gesteinsverstärkung
• Stützungsanordnungen in Kombination mit Bergbau-Drahtgitter und Ankerplatten

Der Hauptvorteil ist die Installationsgeschwindigkeit. Da der Stützungsmechanismus auf Reibung zwischen dem komprimierten Rohr und der Bohrlochwand beruht, kann der Anker Festigkeit bieten, ohne auf das Aushärten von Mörtel warten zu müssen.

Allerdings sind Split Set Anker auf die Bohrlochqualität und einen ausreichenden Wandkontakt angewiesen. Sie können weniger geeignet sein, wenn Löcher stark aufgeweitet, sehr unregelmäßig, einbruchgefährdet sind oder keine ausreichende Reibungsverbindung ermöglichen. Käufer sollten den Bohrlochdurchmesserbereich, die erwartete Ankerlänge und die Gebirgsbedingung angeben, wenn sie ein Angebot für Split Set Anker anfordern.

Wann man sich für Swellex Gesteinsanker entscheiden sollte

Ein Swellex Gesteinsanker, auch als expandierbarer Gesteinsanker oder wasseraufweitbarer Anker beschrieben, verwendet ein gefaltetes Stahlrohr, das sich ausdehnt, wenn Druckwasser eingeleitet wird. Das expandierte Rohr passt sich Unregelmäßigkeiten des Bohrlochs an und entwickelt eine Verankerung durch Kontakt mit dem umgebenden Gestein.

Diese expandierbaren Anker werden häufig dort evaluiert, wo eine sofortige Gebirgssicherung benötigt wird, die Bohrlochgeometrie jedoch weniger gleichmäßig ist als die idealen Bedingungen für einen Standard-Reibungsanker.

Typische Anwendungen umfassen:

• Untertagebergbau-Stützung
• Tunnelausbau bei wechselnden Gebirgsverhältnissen
• Installationen, die eine schnelle Lastübertragung erfordern
• Bohrlöcher mit mäßiger Unregelmäßigkeit
• Projekte mit geeigneter Wasserversorgung und kontrollierter Installationsausrüstung

Im Vergleich zu einem Standard-Split Set Reibungsanker kann sich ein expandierbarer Gesteinsanker an bestimmte Bohrlochunregelmäßigkeiten anpassen. Er erfordert jedoch dennoch geeignete Ausrüstung und einen Installationsprozess, der den Wasserdruck kontrolliert und die ordnungsgemäße Expansion überprüft.

Für SEO verwenden Sie sowohl den produktspezifischen Begriff Swellex Gesteinsanker als auch breitere Käufersuchbegriffe wie expandierbarer Gesteinsanker und aufweitbarer Gesteinsanker. Diese Begriffe sprechen Käufer an, die die Anwendung verstehen, aber möglicherweise nicht nach einem bestimmten Markennamen suchen.

Wann man sich für Selbstbohr-Anker entscheiden sollte

Ein Selbstbohr-Anker, auch SDA-Anker, Hohlstabanchor oder selbstbohrender Hohlstab-Vermörtelungsanker genannt, vereint die Funktionen Bohren, Verstärken und Vermörteln. Der hohle Gewindestab kann mit einer Bohrkronen installiert werden, während der Mörtel je nach Installationsmethode während oder nach dem Bohren durch den Stab geleitet wird.

Anwendungen von Selbstbohr-Ankern sind besonders dort relevant, wo herkömmliches Bohren gefolgt vom Ankereinsetzen schwierig ist.

Typische Anwendungen umfassen:

• Stark zerklüftetes oder schwaches Gebirgsmassiv
• Bohrlöcher mit Einbruchgefahr
• Tunnel-Vorausbau und Ortsbruststabilisierung
• Vorauseilender Tunnelausbau
• Böschungsstabilisierung
• Geotechnische Verankerung
• Minenstollen, Baugruben und schwierige Bodenverhältnisse

Der Hauptvorteil liegt nicht nur in der Geschwindigkeit. Es ist die Fähigkeit, eine Verstärkung dort zu installieren, wo die Aufrechterhaltung eines offenen Bohrlochs schwierig ist. Dies macht das Selbstbohr-Ankersystem besonders relevant für komplexe geotechnische Bedingungen.

Ein komplettes SDA-Anker-System sollte als Baugruppe betrachtet werden: Hohlstab, Bohrkronen, Kupplung, Mutter, Platte, Mörtel, Bohrausrüstung und Installationsablauf. Käufer sollten die Kompatibilität der Komponenten bewerten, anstatt Einzelteile zu beschaffen, ohne das Verbindungssystem zu überprüfen.

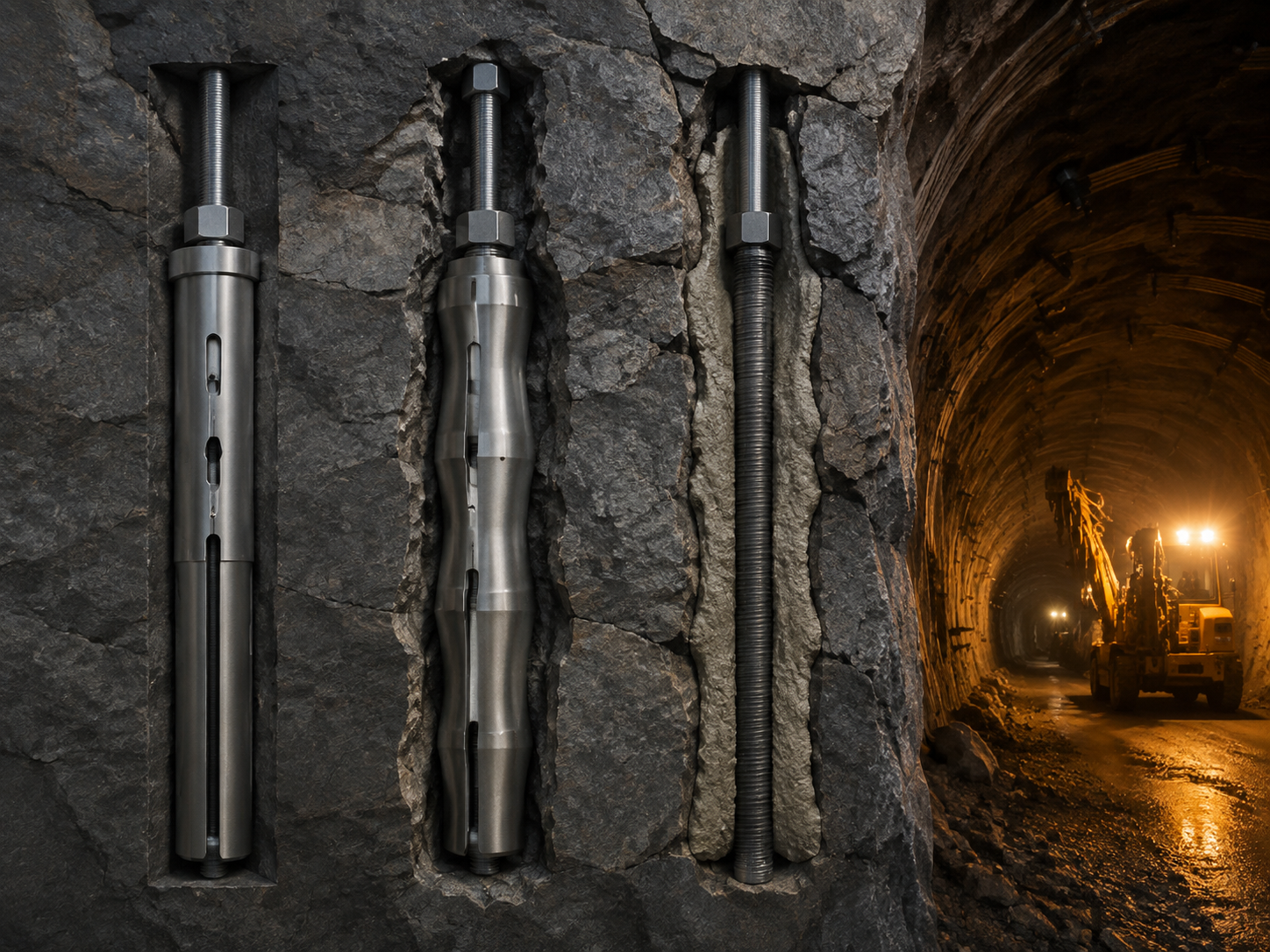

Split Set vs. Swellex vs. Selbstbohr-Anker

Dieser Vergleich ist ein praktischer Ausgangspunkt. Die endgültige Gesteinsankerauswahl sollte dem genehmigten Stützungsdesign, den Projektanforderungen und den geltenden lokalen Normen folgen.

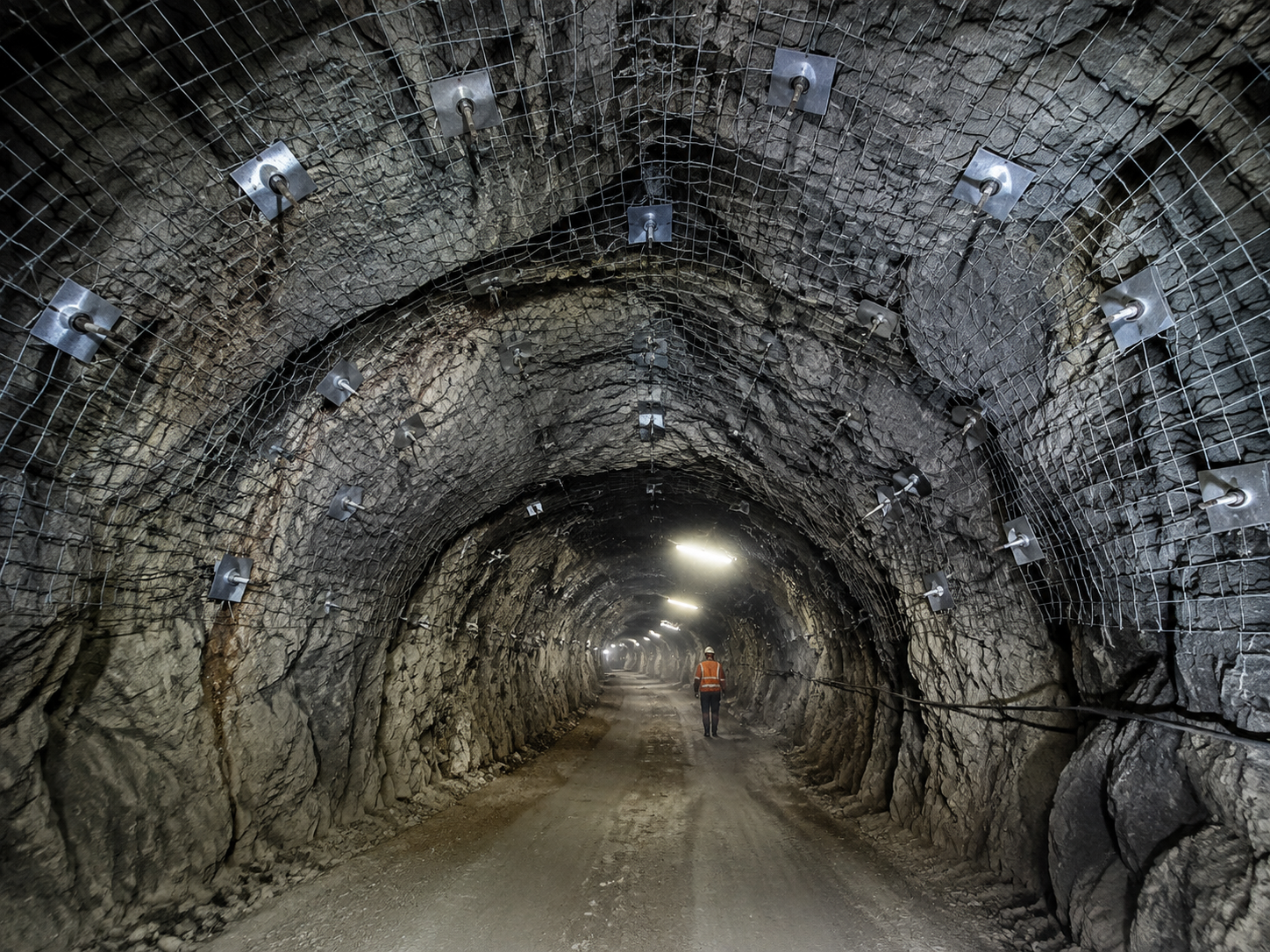

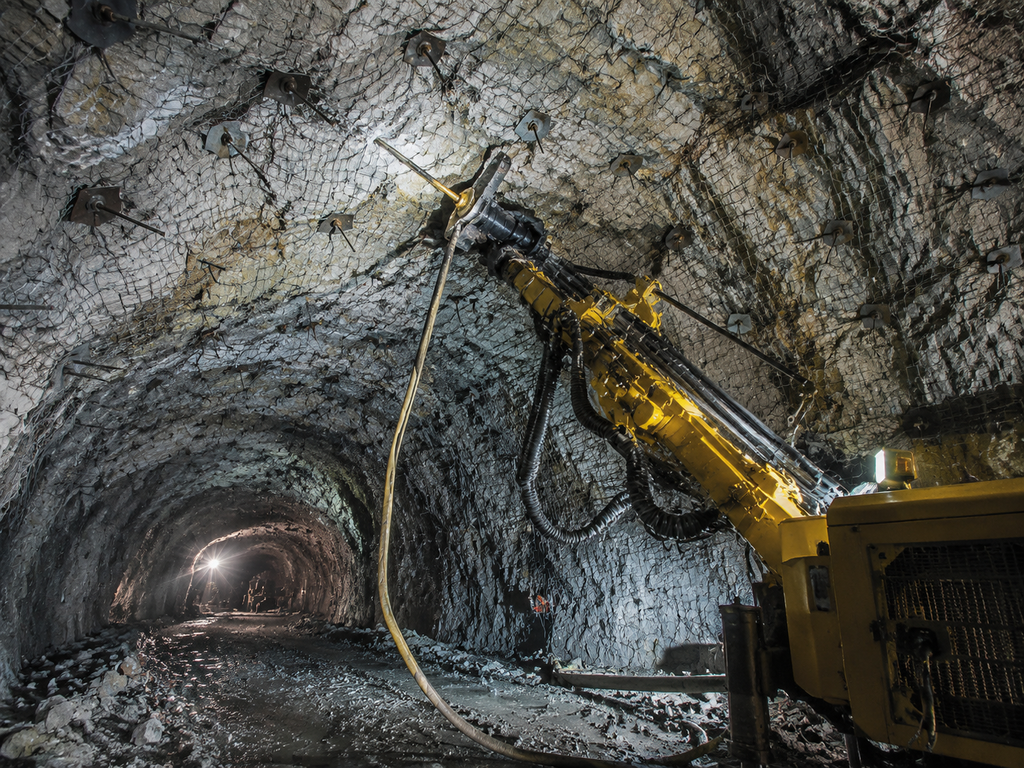

Bauen Sie ein komplettes Gebirgssicherungssystem auf

Ein Gesteinsanker ist selten das einzige Stützungselement, das in einem untertägigen Hohlraum benötigt wird. Je nach Projekt kann das vollständige Gebirgssicherungssystem Folgendes umfassen:

• Gesteinsanker-Zubehör, einschließlich Ankerplatten, Muttern, Unterlegscheiben und Kupplungen
• Bergbau-Drahtgitter für die Oberflächensicherung zwischen den Ankern
• Bänder oder Profile für eine breitere Gesteinsoberflächenkontrolle
• Mörtel, Harz oder zugelassene Verankerungsmaterialien
• Kompatible Bohr- und Installationswerkzeuge
• Verfahren zur Standortprüfung und Gesteinsanker-Qualitätskontrolle

Ein häufiger Beschaffungsfehler ist es, nur den Gesteinsanker-Körper zu bestellen und Platten, Muttern, Kupplungen und Gitter später zu berücksichtigen. Ein besserer Ansatz ist es, eine vollständige Stückliste für das erforderliche Gebirgssicherungssystem anzufordern.

Was in eine Gesteinsanker-Angebotsanfrage aufzunehmen ist

Eine detaillierte Angebotsanfrage verbessert die Angebotsgenauigkeit und hilft einem Gesteinsanker-Hersteller, das richtige System zu empfehlen. Fügen Sie Folgendes hinzu:

• Anwendung: Untertagebergwerk, Tunnel, Böschung, Schacht oder anderer Aushub
• Gebirgszustand: fest, zerklüftet, schwach, verwittert oder wasserführend
• Erforderlicher Gesteinsankertyp: Split Set, expandierbarer Gesteinsanker, Selbstbohr-Anker oder ein anderes System
• Erforderliche Ankerlänge und Ankerdurchmesser
• Bohrlochdurchmesser und Bohrmethode
• Ankermenge, Gesteinsankerabstand und Installationsmuster
• Erforderliche Platte, Mutter, Unterlegscheibe, Kupplung und Gitter
• Korrosionsschutz oder Anforderung an die Oberflächenbehandlung
• Erforderliche Prüfdokumente, Testanforderungen oder Projektstandards
• Bestimmungsland, Verpackungspräferenz und Liefertermin

Häufig gestellte Fragen

Ist ein stärkerer Gesteinsanker immer die bessere Wahl?

Nein. Die Leistung eines Gesteinsankers hängt vom Zusammenspiel zwischen Anker, Verankerungsmechanismus, umgebendem Gestein, Ankerlänge, Platte, Abstand und Installationsqualität ab. Die richtige Wahl ist das Stützungssystem, das den Gebirgsverhältnissen und den Konstruktionsanforderungen des Projekts entspricht.

Können Split Set Anker in allen Minenstollen verwendet werden?

Nein. Split Set Reibungsanker werden im Untertagebergbau weit verbreitet eingesetzt, aber ihre Eignung hängt vom Bohrlochzustand, der Gesteinsqualität, der Auslegungslast und dem Stützungsziel ab. Stark instabiles oder einbruchgefährdetes Gebirge kann einen SDA-Anker oder eine andere technisch entwickelte Stützungslösung erfordern.

Wann wird ein Selbstbohr-Anker bevorzugt?

Ein Selbstbohr-Anker wird üblicherweise in Betracht gezogen, wenn das Gebirge schwach, zerklüftet oder zu Bohrlocheinbrüchen neigt und wenn Bohren und Vermörteln in einen einzigen Installationsprozess integriert werden müssen.

Was ist der Unterschied zwischen einem Swellex-Anker und einem Split Set Anker?

Beide können eine schnelle Gebirgssicherung bieten, aber ihre Verankerungsmechanismen unterscheiden sich. Ein Split Set Anker beruht auf Reibung durch ein komprimiertes geschlitztes Rohr, während ein Swellex Gesteinsanker eine Druckexpansion nutzt, um sich dem Bohrloch anzupassen.
